T型三通管冷热流体混合温度场仿真结构

项目分类:传感器 发布时间:2022-05-03 ID:621138
  • T型三通管冷热流体混合温度场仿真结构
  • T型三通管冷热流体混合温度场仿真结构
  • T型三通管冷热流体混合温度场仿真结构
  • T型三通管冷热流体混合温度场仿真结构
  • T型三通管冷热流体混合温度场仿真结构
  • T型三通管冷热流体混合温度场仿真结构
  • T型三通管冷热流体混合温度场仿真结构

  在民用建筑给排水、化工流体输送、暖通空调换热系统的管路设计环节,不同温度流体的汇流混合是极为常见的工况,这类工况下如果管路结构设计不合理,很容易出现局部热应力集中、流道涡旋滞流、混合均匀度不足等问题,轻则影响下游介质参数稳定性,重则长期交变热应力会导致管路焊缝疲劳开裂,引发介质泄漏故障。这套T型汇流管路的结构设计,核心就是针对垂直交汇的两股流体混合过程做温度场分布验证,为实际管路的选型、安装、应力校核提供可视化的参考依据。

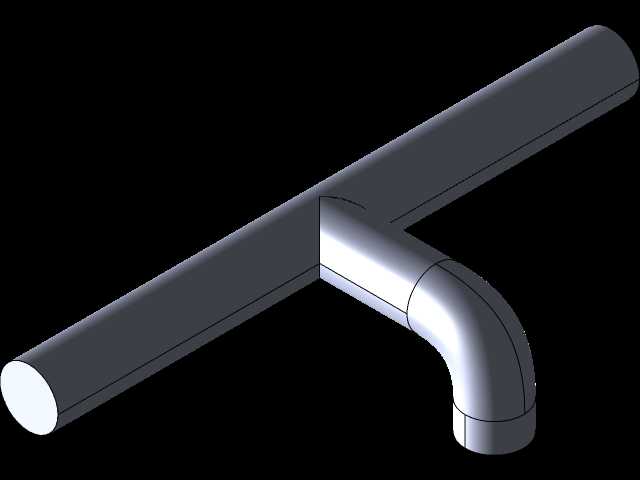

  从结构形态来看,整个流道采用等径圆管拼接成型,水平段为直通流道,垂直段为90度弯管接入结构,弯管段的曲率半径采用行业通用的1.5倍管外径设计,既可以减少垂直方向流体汇入时的局部阻力损失,也能避免直角对接处出现的流体死区,降低介质内杂质沉积堵塞的风险。水平段的长度设置覆盖了流体混合前的稳流段、交汇核心区、混合后充分发展段三个部分,其中交汇前的入口段长度预留了5倍管外径的距离,保证两股来流在进入交汇区前都能达到充分发展的湍流状态,避免入口流态紊乱对混合过程仿真结果的干扰;交汇后的出口段长度设置为10倍管外径,确保可以完整捕捉到冷热流体从分层交汇到充分掺混后的温度分布变化,给实际工程中温度、压力测点的安装位置提供参考,避免把测点布置在混合不均匀的区域导致参数检测失真。

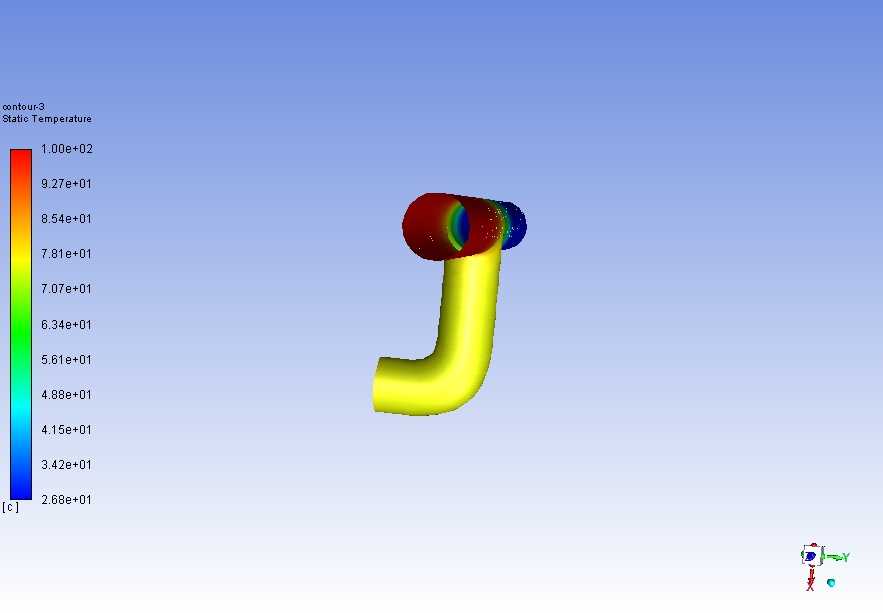

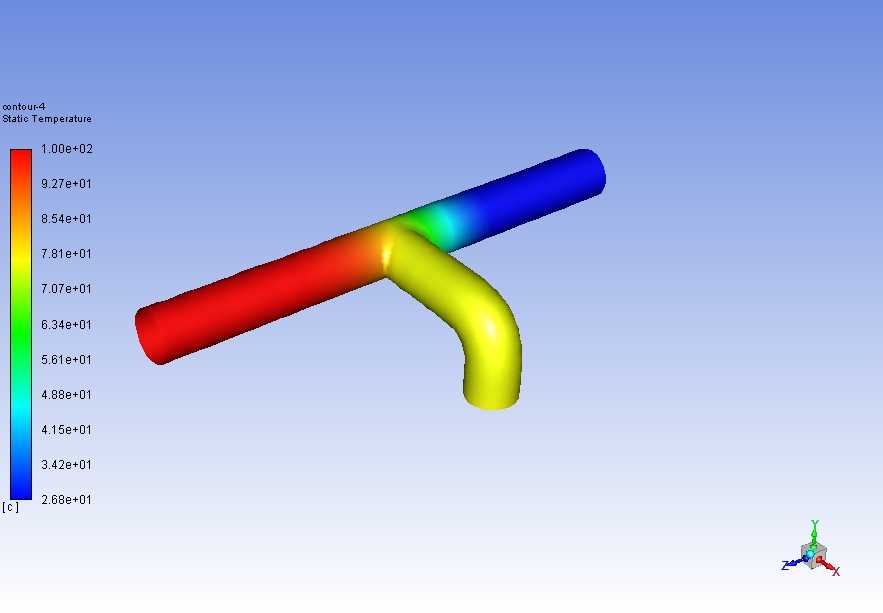

  实际工程应用中,这类T型三通混合结构常出现在生活热水恒温供水系统、化工工艺流体配比管路、暖通空调冷冻水与回水混水节点等场景,不同场景下对混合效果的要求存在明显差异:比如生活热水系统要求混合后在极短的距离内温度偏差控制在±1℃以内,避免出水温度忽冷忽热影响使用体验;而化工工艺管路则更关注交汇区的温度梯度分布,避免局部温差过大导致管路材料热胀冷缩量差异过大,拉裂连接焊缝。这套仿真结构的温度云图可以直观呈现不同入口流速、不同入口温差下的温度分布规律:高温流体从水平段一侧流入,低温流体从垂直弯管段汇入,在交汇区初始阶段会出现明显的温度分层,靠近高温来流侧管壁温度维持在较高区间,靠近低温来流侧则温度较低,随着流体沿水平出口段流动,湍流掺混作用逐渐增强,温度分层逐步消失,流道截面温度趋于均匀。

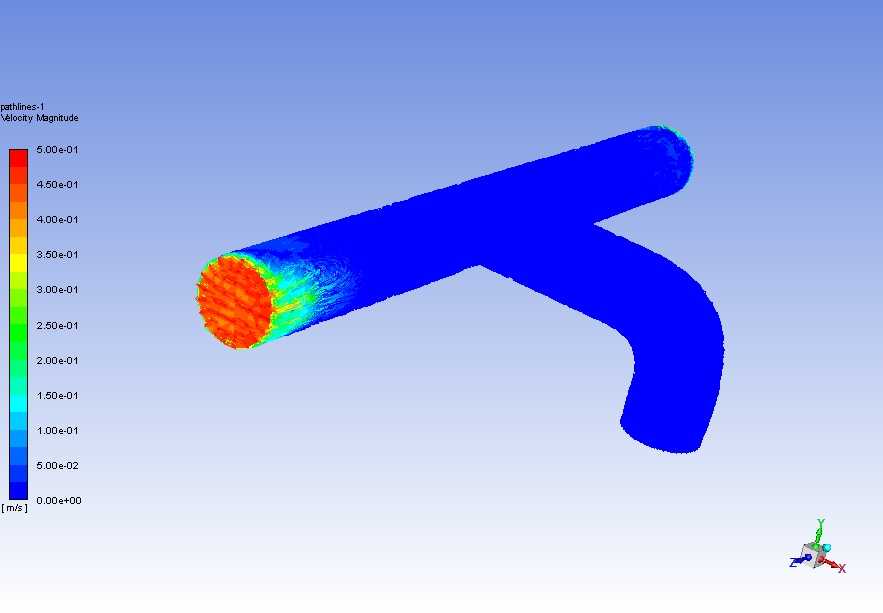

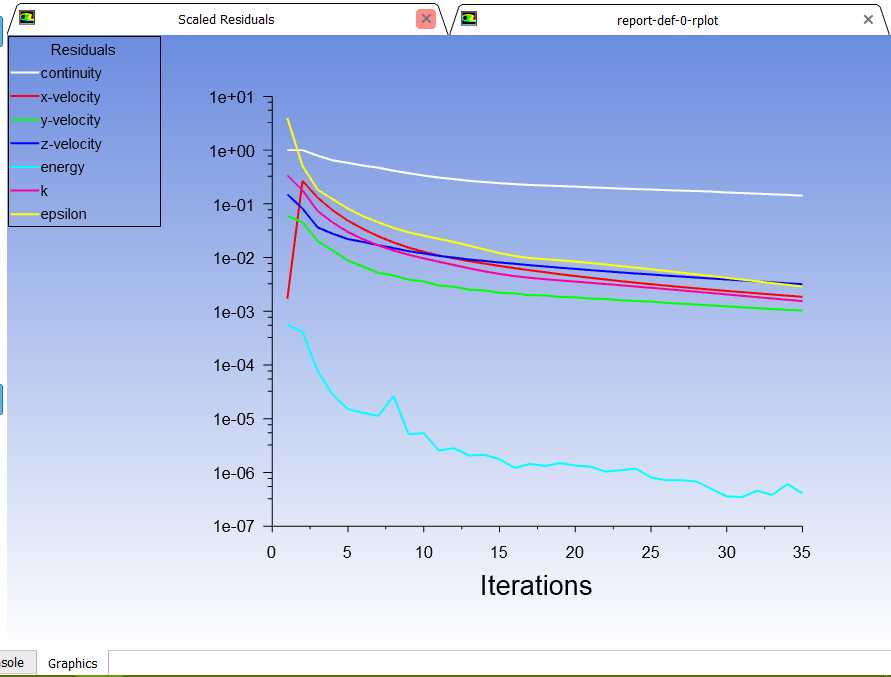

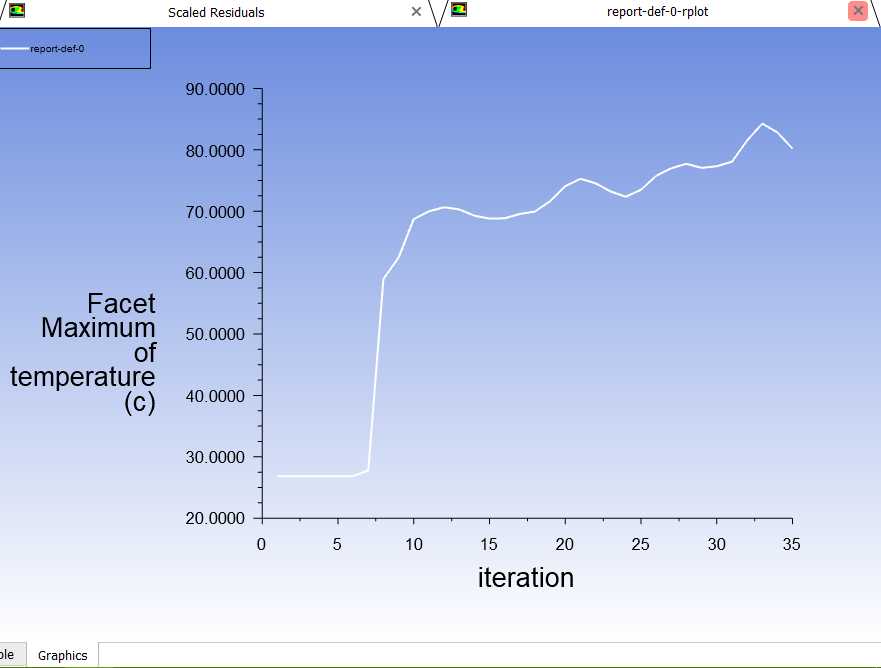

  在安装边界的设计考量上,该结构的支撑点需要避开温度梯度最大的交汇核心区,因为这个区域的管壁不同位置热膨胀量差异最大,如果在这个位置设置刚性支撑,会限制管路的热变形位移,产生极大的附加热应力,正确的支撑布置应该是在两个入口段的稳流区、出口段的充分发展区分别设置导向支架,给交汇区预留足够的热变形补偿空间,必要时还可以在交汇段附近加装波纹管补偿器,抵消交变热位移带来的应力影响。另外,流道的内壁粗糙度设置也贴合实际工程中常用的流体输送钢管参数,仿真过程中充分考虑了壁面粗糙度对湍流边界层的影响,让温度场、流场的计算结果更贴近实际运行状态,避免理想光滑壁面假设带来的结果偏差。

  从设计思路的角度来说,这类结构不需要额外加装静态混合元件,仅通过管路交汇角度、弯管曲率、入口段长度的优化,就能在阻力损失可控的前提下实现较好的混合效果,相比带混合元件的三通结构,其流道无突出部件,流通截面积无突变,更适合输送含有少量固体杂质的流体,不会出现杂质缠绕、沉积堵塞的问题,运维成本更低。在做结构建模的时候,整个流道采用实体抽壳的方式构建,管壁厚度按照对应公称压力下的标准钢管壁厚设置,既可以满足流场仿真的计算需求,也可以直接导入结构力学模块,结合温度场的计算结果做热结构耦合分析,计算管壁的应力分布、变形量,给管路的强度校核提供完整的数据支撑。
