管道层合流压力流速分布仿真模型

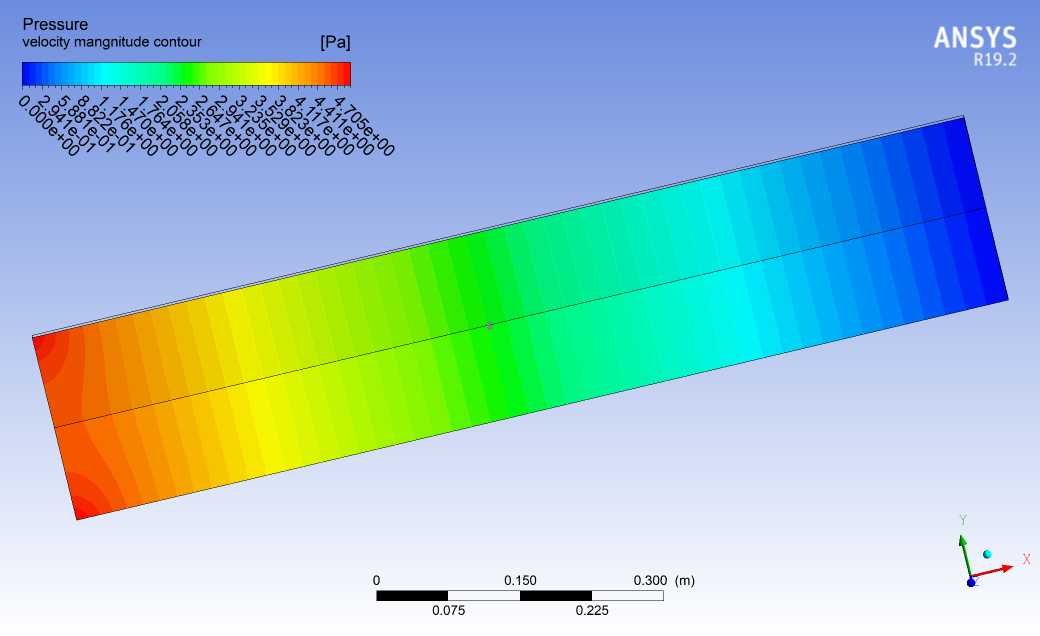

　　在化工流体输送、暖通空调水循环、微流控芯片试剂输送等场景中，两股或多股流体在管道内的层合流动状态直接决定了混合效率、压降损失与后续工艺段的运行稳定性，这类流动若处于层流区间，流体间的掺混主要依靠分子扩散，宏观上会呈现清晰的分层界面，流速与压力沿程的分布规律是管路设计阶段必须核算的核心参数。该仿真模型还原了矩形截面直管道内的层合流流动过程，建模阶段首先确定了流道的几何边界：总长度覆盖流体从入口到充分发展段的完整区间，截面尺寸参考常规小口径流体输送管路的比例设置，入口段划分为两个独立的入流区域，分别对应两股不同来流参数的流体，避免入口处的流动扰动影响层流状态的建立。从仿真结果的云图可以看到，沿流动方向，压力呈现线性递减的分布规律，

　　入口段压力最高，沿程随着流体粘性阻力的消耗逐步降低，符合层流直管流动的压力损失特性；流速分布则在管道截面上呈现抛物线型的分布特征，近壁面区域因为流体粘性附面层的存在流速最低，管道中心区域流速达到峰值，两股流体在合流初期存在清晰的流速分界，随着流动距离增加，分界层逐步向低流速侧偏移，但在整个计算域内未出现明显的湍流涡旋，完全符合层流流动的特征。设计这类仿真模型时，首先要明确流动的雷诺数区间，确保计算域内的流动始终处于层流范围，避免网格分辨率不足导致的流动状态误判；其次要合理设置入口边界条件，两股流体的入口流速、物性参数需要匹配实际工况，若涉及不同温度流体的合流，还需要额外耦合能量方程计算温度场对流体粘度的影响；

　　网格划分阶段需要在近壁面区域设置边界层网格，保证附面层内的流速计算精度，沿流动方向的网格可以逐步放宽，在保证计算精度的前提下降低计算量。对于工程设计人员而言，这类模型可以直接用于核算不同入口流速比、不同流体粘度下的管路沿程压降，为泵阀选型提供压力损失数据；也可以通过观察分层界面的偏移规律，确定流体充分混合所需的最短管长，避免管路设计过长造成材料浪费，或是管长不足导致下游工艺段流体混合度不达标。在微流控传感器的流道设计中，这类层合流仿真的应用更为广泛，因为微尺度通道内的流动雷诺数极低，几乎全部处于层流区间，试剂的混合、反应、检测都依赖层流状态下的扩散过程，通过仿真可以精准控制不同试剂的合流位置、分层厚度，优化流道结构提升检测精度。

　　模型的几何边界完全按照实际管路的安装尺寸设置，进出口的连接端面预留了标准管路对接的余量，可以直接嵌入到整体管路系统的装配模型中，不需要额外调整安装尺寸；仿真得到的压力、流速数据可以导出为结构化数据，用于后续的管路结构优化、传感器测点位置布置，比如将压力传感器布置在压力梯度稳定的充分发展段，避免入口段的流动扰动影响测量精度。实际工程应用中，很多管路设计初期往往忽略层合流的分层特性，直接按照单相流计算压降，导致实际运行时泵的扬程不足，或是流体混合效果达不到设计要求，通过这类前置的仿真分析，可以在设计阶段就预判流动状态，调整管路参数，减少后期现场调试的整改成本。
