矩形通道层合管流压力速度场仿真分析模型

　　在流体输送与测控相关的工程场景中，矩形截面通道内的层合流动特性是流量传感器、微流控芯片、精密换热通道设计阶段必须明确的核心参数，这类流动状态直接决定了传感器取压点的布置位置、换热面的热流密度分布以及输送过程的沿程阻力损失计算精度。本次构建的仿真分析模型，针对平直矩形通道内的定常层流流动开展全流场数值计算，完整还原了流体从入口段充分发展到出口段的全流程流动状态，可直接为相关传感元件的结构设计提供流场数据支撑。从模型的几何边界来看，流道总长度设置为0.3米，截面采用宽高比固定的矩形结构，入口段预留了足够的长度消除入口效应的影响，确保计算域内的流动在中段达到充分发展状态，出口段采用自由出流边界，避免回流对计算结果的干扰，

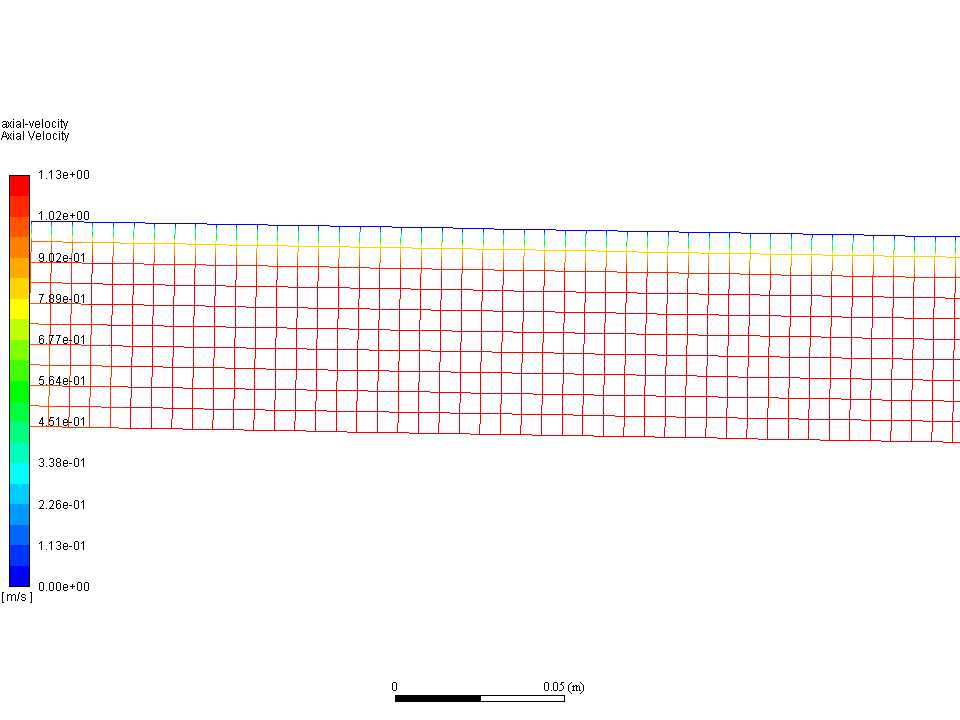

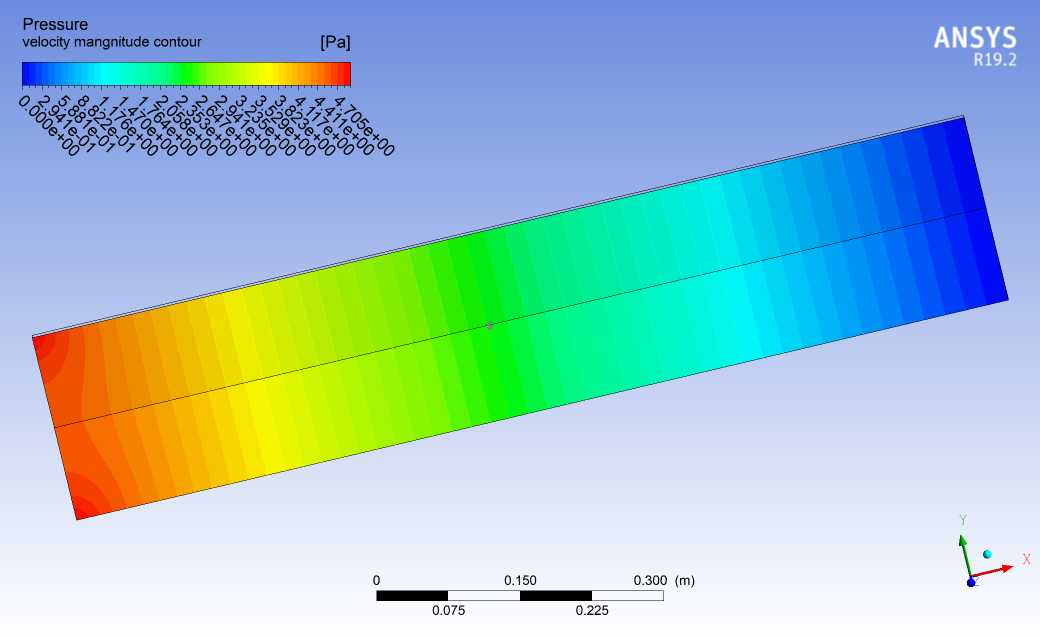

　　整个几何模型的壁面设置为无滑移光滑壁面，符合常规精密加工流道的表面粗糙度特性，能够匹配多数工业级流体通道的实际加工精度水平。在功能特性层面，该模型完整输出了流道全域的压力分布云图与速度大小分布云图，从计算结果可以直观看到，沿流动方向压力呈现线性递减的分布规律，在垂直于流动方向的截面上，速度分布符合层流流动的抛物线分布特征，靠近壁面位置的流体速度趋近于零，流道中心位置速度达到最大值，压力与速度的耦合分布结果完全符合纳维-斯托克斯方程在层流工况下的解析解规律，可直接用于校验传感器取压孔的位置偏差带来的测量误差，也能为流道壁面的应力校核提供准确的压力载荷数据。设计思路上，模型摒弃了冗余的几何细节，

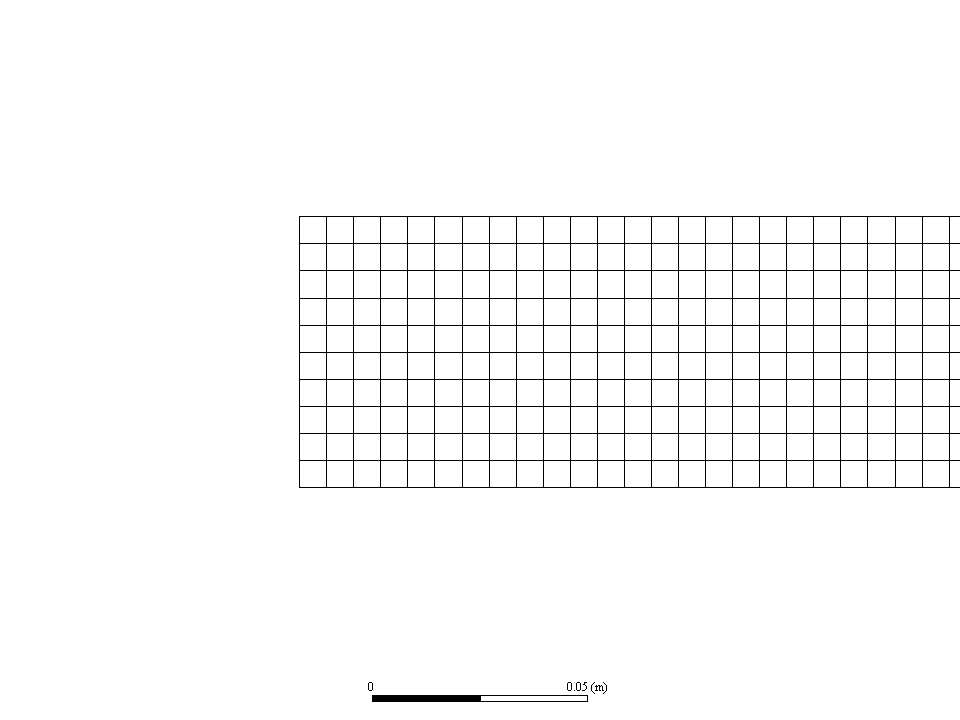

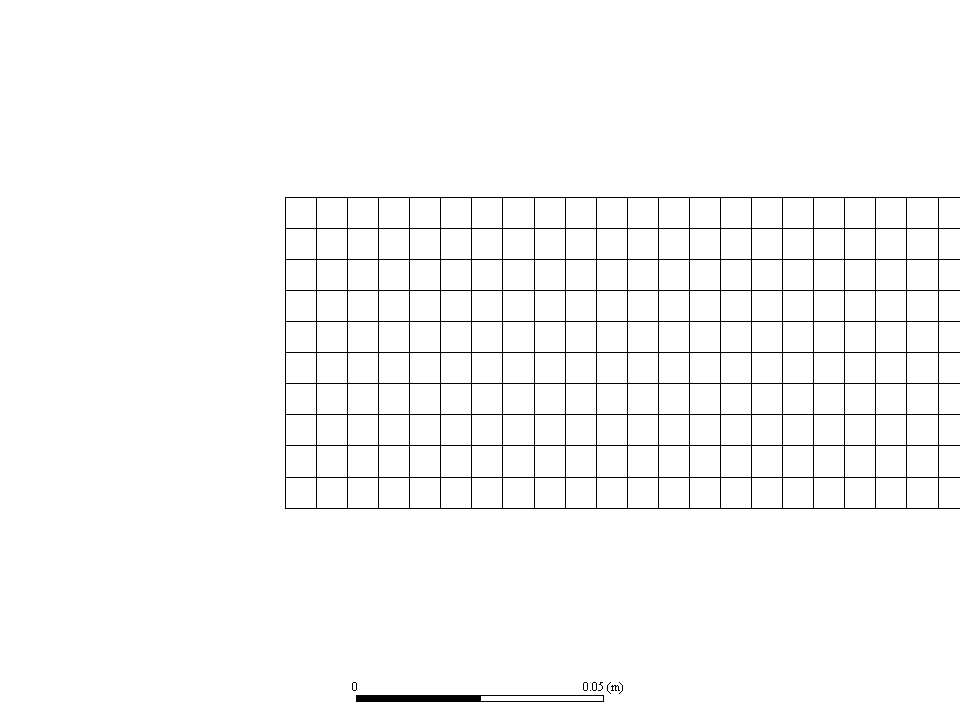

　　将整个流道作为独立的计算域进行结构化网格划分，在近壁面区域进行了网格加密处理，确保边界层内的速度梯度计算精度，同时在流道中心区域适当放宽网格尺寸，平衡计算效率与计算精度，整个计算域的边界条件设置完全匹配常压下的常规流体输送工况，流体介质采用常温常压下的牛顿流体属性，能够覆盖绝大多数水基流体、低粘度油品在低速流动下的工况需求。从工程应用的角度出发，这类层合管流的仿真结果，能够直接指导流量传感器的内部流道结构优化，比如通过调整流道的截面尺寸改变沿程压力损失的大小，匹配不同量程的传感元件检测范围，也能为微小型换热设备的流道布置提供流场依据，避免因局部流速过低导致的换热效率下降问题，同时模型给出的速度分布数据，

　　还能用于计算流道内的颗粒沉积风险，为含杂质流体的输送通道结构设计提供参考。在安装边界层面，该类流道通常集成在传感器的测量腔体内部，进出口采用标准的管螺纹接口与外部管路连接，安装时需要保证流道的平直段长度满足前10倍管径、后5倍管径的要求，避免上游管路的弯头、变径带来的旋流影响测量精度，模型中预留的进出口段长度也完全符合这一安装规范要求，仿真得到的流场数据可以直接映射到实际安装工况下的流动状态，不需要额外开展安装工况的修正计算。针对实际工程中常见的流道加工偏差问题，模型的参数化设置支持快速调整流道的截面尺寸、壁面粗糙度、入口流速等参数，能够快速迭代不同加工精度下的流场特性，为产品的公差设计提供数据支撑，比如当流道壁面存在0.1毫米的加工凸起时，可通过调整模型的几何边界快速计算凸起位置的局部流速变化与压力损失增量，评估该加工偏差对传感器测量精度的影响程度，确定合理的加工公差范围。
