手持式旋转传感装置结构设计

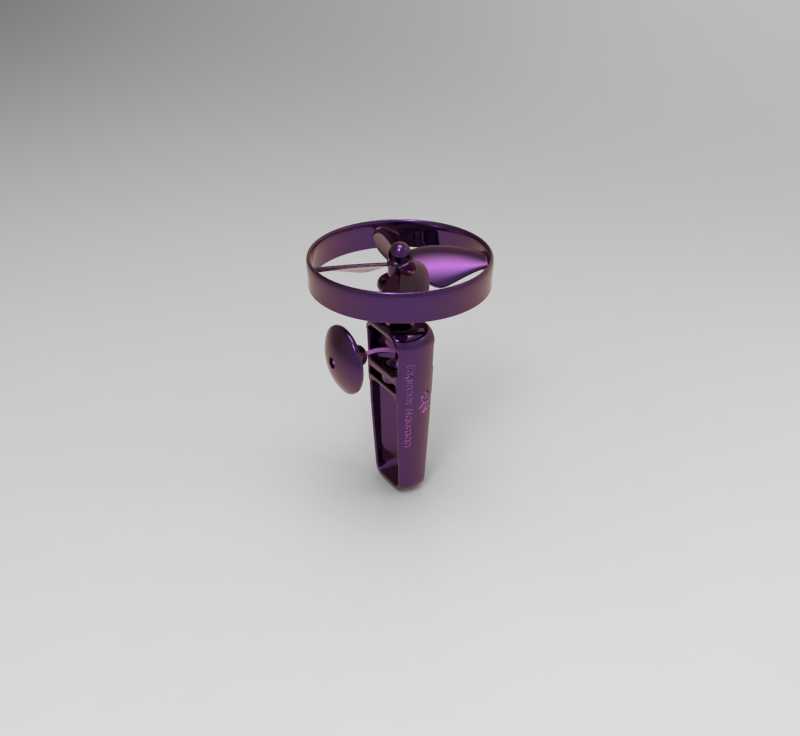

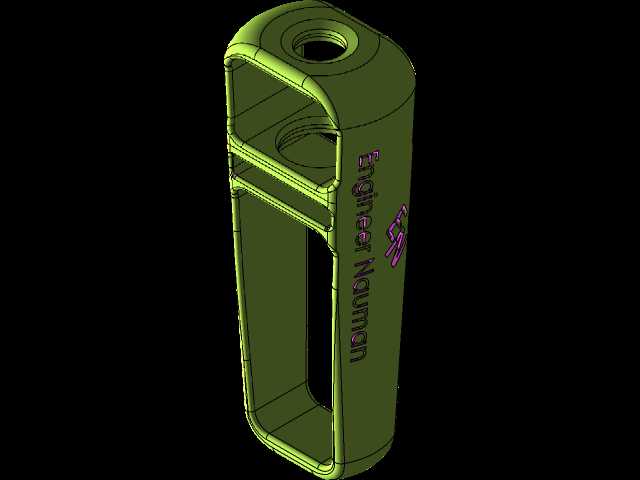

　　在工业现场的转速检测、小型部件姿态校验、实验室旋转件动态参数采集场景中，这类手持旋转传感装置的使用频率一直不低，区别于固定安装的工业转速传感器，它不需要提前布设安装支架、接线走线，操作人员可以直接握持完成点位检测，适配临时抽检、多工位轮换检测、狭小空间内的旋转参数采集需求。从结构设计逻辑来看，整个装置分为握持段、旋转检测段两个核心部分，握持段采用符合人体工学的柱形轮廓，表面做了防滑的微弧收腰处理，操作人员单手握持时，虎口位置刚好贴合柱体的收腰弧面，长时间握持检测也不会出现硌手、滑脱的问题，握持段内部预留了电池仓、信号处理电路板的安装空间，侧壁预留的卡扣结构可以直接卡合外壳盖板，不需要额外打螺丝固定，后期更换电池、

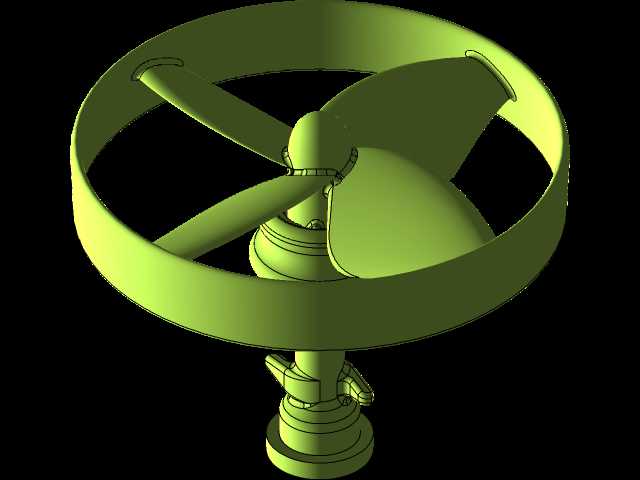

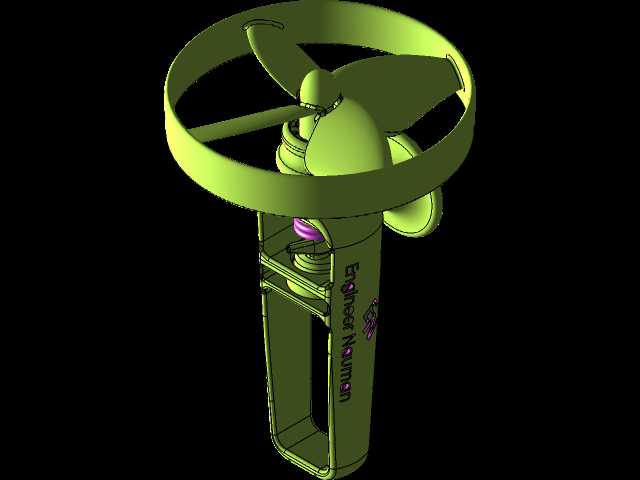

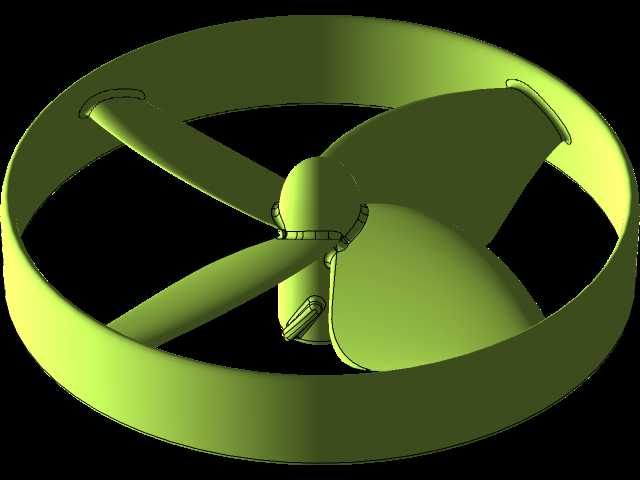

　　检修电路板时只需要撬开卡扣即可，维护效率比螺丝固定的结构高不少。旋转检测段位于握持段的顶端，采用环形护圈包裹内部旋转桨叶的结构，环形护圈的直径控制在60mm以内，既可以避免旋转桨叶直接触碰外部物体造成损坏，也能在检测时让护圈贴近被测旋转件，减少外部气流、杂散振动对检测精度的干扰，桨叶采用三瓣式对称布局，动平衡校准后旋转时的偏心量控制在0.02mm以内，高速旋转时不会给握持段传递明显的震感，桨叶和内部转轴的连接采用过盈配合加定位销的固定方式，即使长时间连续旋转也不会出现桨叶松脱、移位的问题。从安装边界来看，整个装置的总高度控制在120mm左右，最大外径不超过65mm，握持段的直径为28mm，适配绝大多数成年人的手型尺寸，

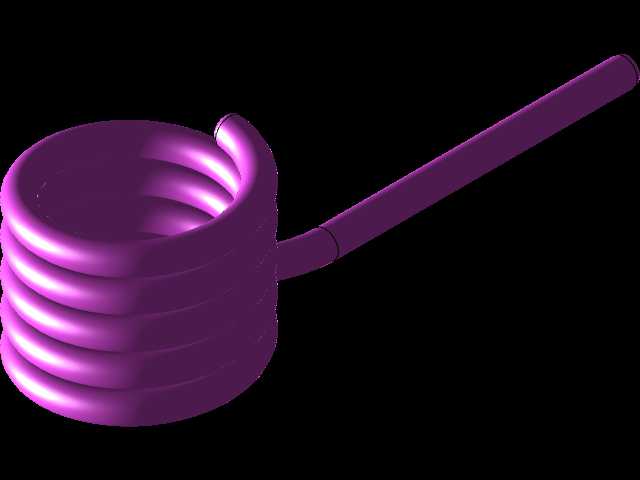

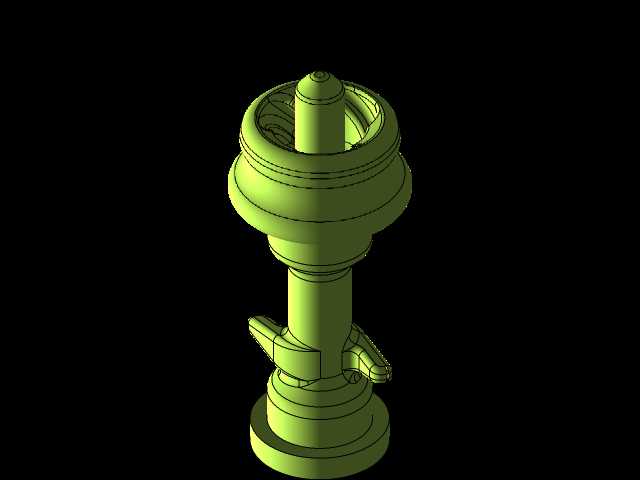

　　不需要额外加装辅助握把就能稳定操作，装置底部预留了挂绳孔，现场作业时可以把挂绳套在手腕上，避免操作时失手掉落造成设备损坏。在功能实现层面，桨叶旋转时会带动内部的磁环同步转动，霍尔元件固定在握持段顶端的电路板上，通过捕捉磁环的磁场变化频率来换算转速、旋转圈数等参数，信号经过电路板上的滤波模块处理后，既可以通过内置的蓝牙模块传输到移动端设备，也能通过握持段尾部的Type-C接口有线连接到工业采集终端，适配不同场景下的数据传输需求。设计过程中特意将旋转桨叶的重心和转轴的轴心完全重合，同时在转轴和握持段的连接位置加装了微型含油轴承，转动阻力比普通滑动轴承降低60%以上，即使是微弱的气流带动、低转速的被测件触碰，也能让桨叶顺畅转动，

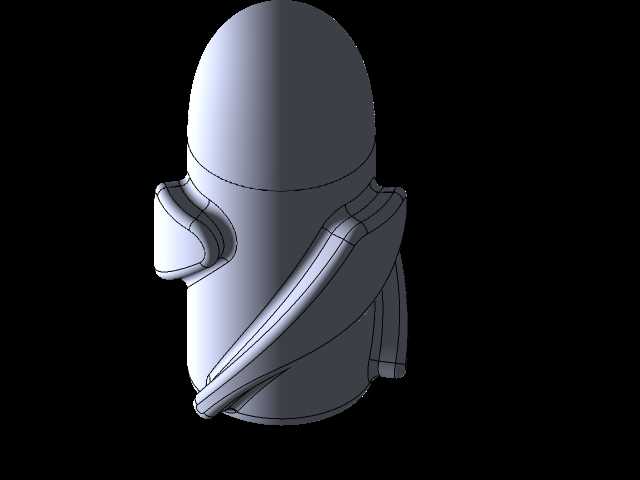

　　不会出现低转速下检测失效的问题。环形护圈的边缘做了R2的圆角处理，检测过程中即使护圈碰到被测设备的表面，也不会刮伤工件表面，适合在精密零部件的生产检测场景中使用，握持段的外壳采用ABS加玻纤的复合材料，抗摔强度比普通ABS材料高40%，现场作业时从1.2米高度掉落到水泥地面也不会出现外壳开裂、内部结构错位的问题。考虑到现场使用时可能遇到的粉尘、少量液体飞溅的情况，外壳拼接的位置都加装了硅胶密封圈，整体防护等级达到IP54，不需要额外加装防护套就能在普通工业车间环境下正常使用，旋转段的护圈和桨叶之间预留了2mm的安全间隙，即使有细小的粉尘颗粒进入护圈内部，也不会卡住桨叶影响正常旋转，日常维护只需要定期用压缩空气吹掉护圈内部的积尘即可，不需要拆解整个结构。在实际应用中，这类装置既可以用于生产线上的电机风叶转速抽检、传送带辊筒转速检测，也能用于实验室里的小型旋转件动态参数测试，甚至可以在暖通设备调试时用来检测出风口的风速，通过桨叶的旋转速度换算出气流流速，实现一机多用，不需要针对不同检测场景更换专用检测头，整体结构紧凑，操作门槛低，不需要专业培训就能快速上手使用。
