半透明琥珀色手持检测设备塑料外壳结构

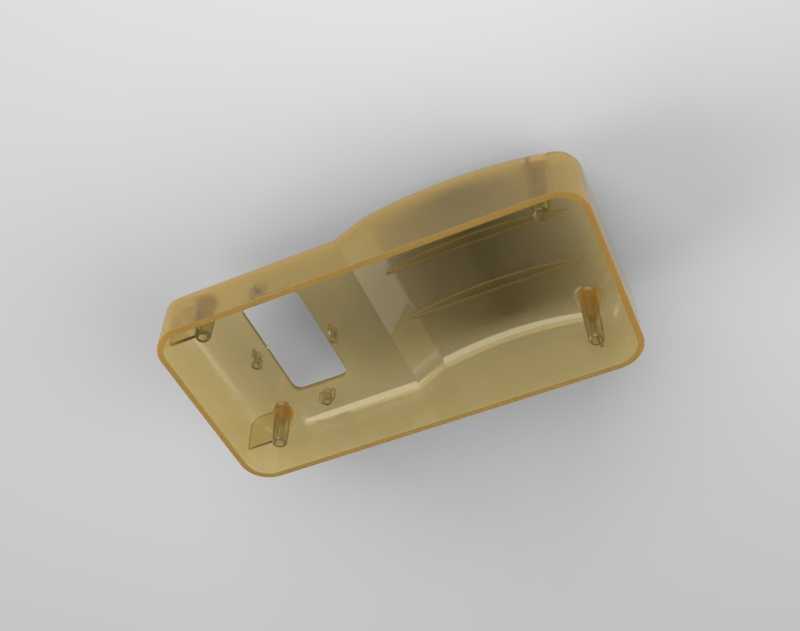

　　这款半透明琥珀色塑料壳体，是为手持类工业检测传感终端开发的防护承载结构，日常应用在生产车间巡检、设备运维点检、现场参数采集这类需要移动作业的传感检测场景中，核心作用是为内部的传感采集模块、主控电路板、供电电池、操作按键提供可靠的安装定位与外部防护，同时兼顾手持操作的握持舒适度与作业过程中的抗磕碰性能。

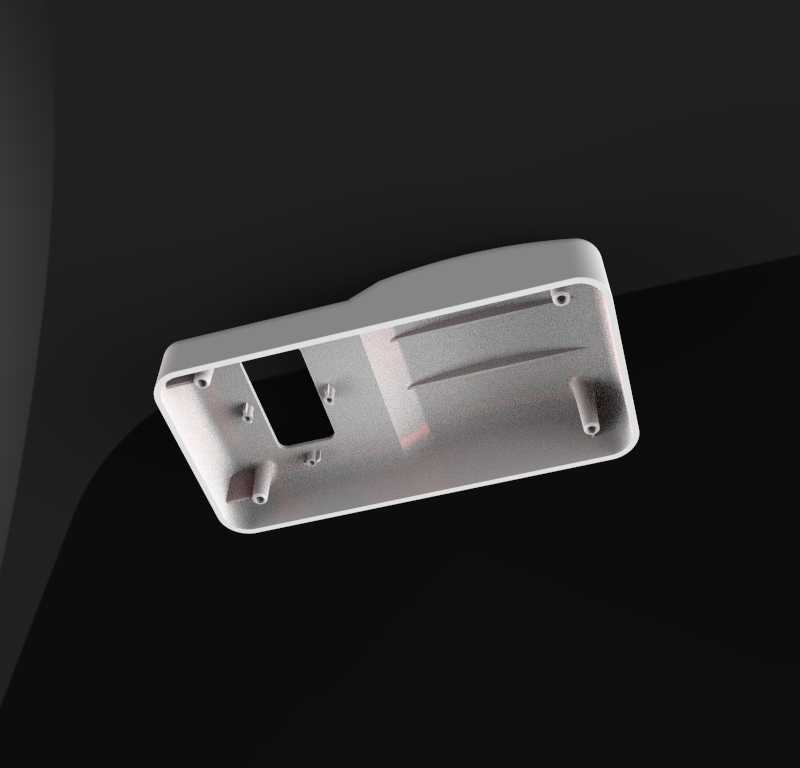

　　从实际使用需求倒推设计逻辑的时候，首先要平衡的是内部元件布局和外部握持手感的关系：壳体整体采用符合人体工学的流线型收腰轮廓，握持区域的厚度控制在单手握持的舒适区间，边缘全部做了R2以上的圆角过渡，避免长时间握持硌手，也能减少跌落时的应力集中点。壳体上预留的方形开窗是对应传感模块的检测端面，这个位置的平面度公差控制在0.1mm以内，保证内部传感元件的检测面和被测对象之间的距离稳定，不会因为壳体装配偏差影响检测精度，开窗周边做了一圈0.3mm高的定位凸台，用来粘贴防护镜片或者密封泡棉，既可以阻挡车间里的粉尘、切削液溅入壳体内部，也能避免镜片装配时出现偏移。

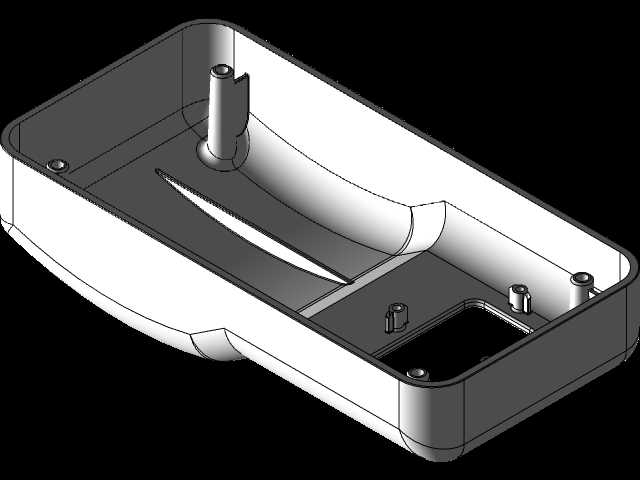

　　壳体内部的结构设计完全围绕内部元件的固定需求展开：四个角位设置的带导向倒角的圆柱安装柱，是用来锁紧内部PCB板的，安装柱的内孔预埋了铜螺母的安装位，避免反复拆装螺丝的时候出现塑料柱滑牙的问题，安装柱的高度经过精确计算，保证PCB板装配完成后和壳体内壁之间预留2mm的走线空间，方便布置电池连接线、传感模块排线，不会出现线束被挤压破损的隐患。壳体内壁沿着长度方向布置的几条加强筋，一方面是提升壳体整体的结构强度，减少薄壁注塑件的翘曲变形，另一方面也可以作为内部电池仓的定位挡边，省去额外的电池固定支架，减少整体装配的零件数量。

　　在安装边界的考量上，这款壳体的上下盖采用止口扣合加螺丝锁紧的配合结构，止口的配合间隙控制在0.05mm，既可以保证装配时的导向顺畅，也能提升壳体整体的密封性能，配合面预留了密封胶条的安装槽，可以根据使用场景的防护等级需求，选择加装硅胶密封胶条，实现IP54以上的防护能力，适配多粉尘、少量液体飞溅的工业现场环境。壳体的壁厚整体均匀控制在2mm，转角位置做了壁厚渐变处理，避免注塑过程中出现缩痕、气泡这类成型缺陷，半透明的材质选择一方面可以让作业人员直观看到壳体内部是否有积尘、凝露，方便日常维护检查，另一方面也能在壳体内部设置状态指示灯的时候，不需要额外开指示灯孔，光线可以透过半透明壳体透出，减少壳体的开孔数量，进一步提升防护性能。

　　实际装配验证阶段，这款壳体的所有安装定位柱都做了15度的导入倒角，内部元件装配时可以快速对位，不需要额外的工装辅助就能完成预装，上下盖的锁紧螺丝全部布置在壳体的非握持面，避免螺丝凸起影响握持手感，也能减少螺丝孔位置进灰进水的风险。针对手持设备容易跌落的使用场景，壳体的四个边角位置做了局部加厚处理，内部还预留了缓冲泡棉的粘贴位置，跌落时冲击力可以通过加厚的边角和缓冲泡棉吸收，避免内部的传感元件、电路板受到冲击损坏。壳体表面做了细微的晒纹处理，既可以减少手持时的指纹残留，也能提升握持时的摩擦力，避免手上沾有油污的时候出现设备滑落的问题。
