直插式金属封装发光二极管结构设计

　　在工业控制设备的状态指示面板、消费电子的功能提示模块、低压配电回路的通断信号点位上，这类金属封装直插式发光二极管是应用频次极高的光电指示元件，区别于常规透明塑封直插LED，金属管壳结构的器件在抗机械冲击、耐环境温变、抗电磁干扰层面有更突出的表现，适配工业现场复杂工况下的长期可靠运行需求。从实际使用场景来看，这类器件常被安装在设备操作面板的预留安装孔内，后端通过引脚焊接在PCB控制板上，通电后发出定向光束，用于反馈设备电源通断、运行状态、故障告警等核心信息，部分带聚光结构的型号也可用于简易光电检测的信号发射端，配合光敏元件实现短距离的物体到位检测。

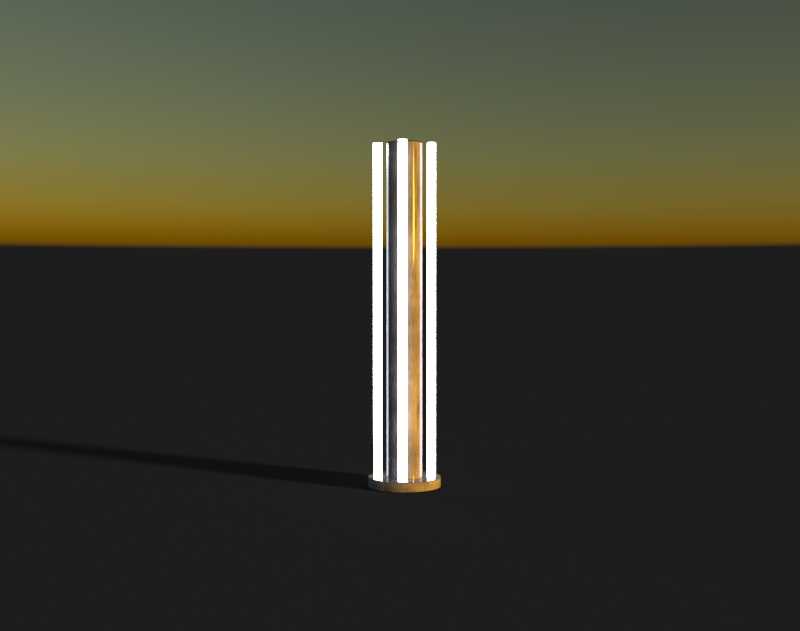

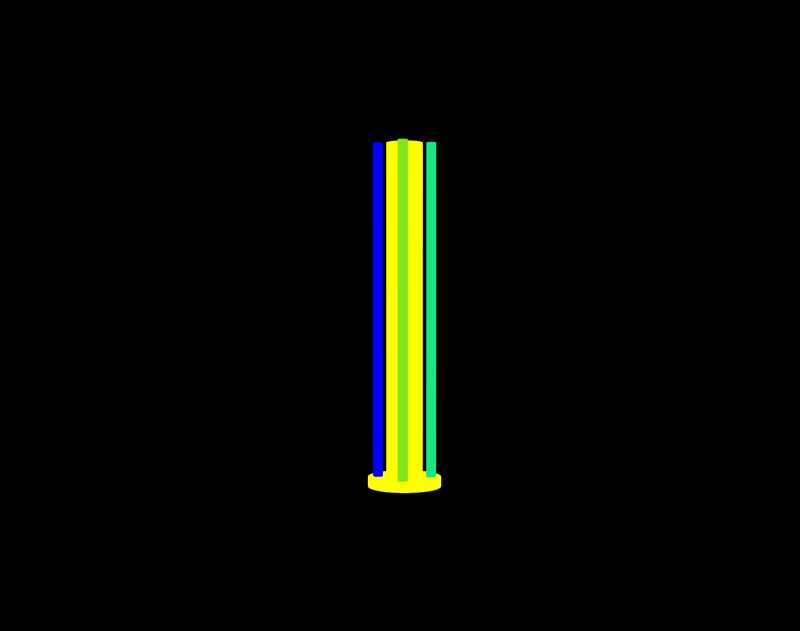

　　设计这类器件的三维结构时，首先要明确安装边界的约束条件：常规面板安装的预留孔径多为3mm或5mm，因此金属管壳的外径需控制在对应公差范围内，管身长度要匹配面板到PCB板的安装间距，避免引脚过长导致焊接后器件晃动，或是引脚过短无法可靠焊盘。管壳采用薄壁金属拉伸成型结构，侧壁做镜面抛光处理，一方面可以作为内部发光芯片的反光层，提升光线出射效率，减少侧向漏光，另一方面金属外壳可以接地屏蔽，降低外部电磁信号对内部半导体芯片的干扰，在强电设备周边使用时不会出现误触发发光的问题。

　　内部结构的排布上，发光芯片被固定在管壳底部的金属基座上，正极引脚与芯片通过金丝键合连接，负极直接与金属基座连通，管壳内部填充透明环氧树脂，既可以固定内部引线与芯片位置，提升抗振动性能，也能作为光线传导的介质，配合管壳侧壁的反光面将芯片发出的光线集中向顶端出射。顶端的出光面做平面抛光处理，没有额外的透镜结构，出光角度控制在30度到45度之间，既保证正面观察时有足够的可视亮度，也避免大角度散光导致相邻指示点位的光线串扰，在密集排布的指示灯面板上，每个点位的显示边界清晰，不会出现多个指示灯亮灯时分界模糊的问题。

　　引脚部分采用可焊性镀锡铜材，直径控制在0.5mm到0.8mm之间，引脚长度预留10mm到15mm的焊接余量，既可以适配不同厚度的面板安装场景，也方便生产时根据实际PCB位置裁剪引脚长度，引脚与金属基座的连接位置做绝缘密封处理，避免焊接时焊锡渗入管壳内部，或是使用过程中水汽、粉尘进入管壳导致芯片失效。从安装适配性来看，这类金属封装LED可以直接卡装在面板的预留孔内，依靠金属管壳与安装孔的过盈配合实现初步固定，后端焊接在PCB上后即可完成可靠固定，不需要额外的固定螺母或是卡扣，装配工序简单，适合批量生产的设备组装流程。

　　在结构强度设计上，金属管壳的壁厚控制在0.2mm到0.3mm之间，既可以保证足够的抗挤压、抗冲击能力，在设备组装、运输过程中不会因为外力挤压出现管壳变形损坏内部芯片，也不会因为壁厚过大导致器件整体重量过高，增加PCB板的承重负担。管壳底部与引脚的连接位置做圆弧过渡处理，避免应力集中导致引脚弯折时断裂，提升器件在装配、维护过程中的抗弯折能力，多次弯折引脚也不会出现内部引线脱落的问题。

　　从实际选型适配的角度，这类结构的发光二极管可以根据使用需求更换不同发光波长的芯片，覆盖红光、绿光、黄光、蓝光等常用指示颜色，不需要调整外部结构尺寸，同一款管壳结构可以适配多种发光颜色的型号，降低生产开模成本，也方便设备维护时的备件替换，不需要重新调整面板安装孔或是PCB焊盘位置。在环境适应性方面，金属封装结构的工作温度范围可以覆盖-40℃到85℃，远宽于普通塑封LED的温度适应范围，在户外设备、高温车间设备、低温冷链设备上都可以稳定工作，不会因为环境温度剧变出现管壳开裂、引线脱落的问题。

　　建模过程中需要重点关注几个配合公差：管壳外径与面板安装孔的配合公差要控制在H7/h6范围内，既保证安装时可以顺利压入，也不会因为间隙过大导致器件晃动；引脚间距要匹配标准PCB的焊盘间距，常规2.54mm网格的PCB板可以直接对应焊盘位置，不需要额外设计非标焊盘；顶端出光面的平面度要控制在0.05mm以内，避免光线出射时出现偏折，导致指示方向偏移。另外，金属管壳的内壁反光角度需要反复调整，确保芯片发出的光线经过侧壁反射后全部从顶端出射，减少光线在管壳内部的损耗，提升同等功耗下的出光亮度，降低器件的工作发热，延长芯片的使用寿命。
