中压架空电力铁塔带断开接地开关电源线连接结构

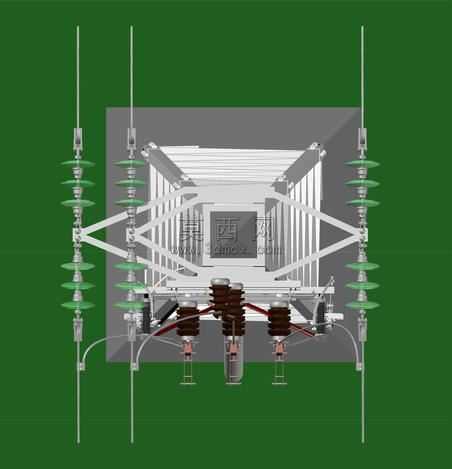

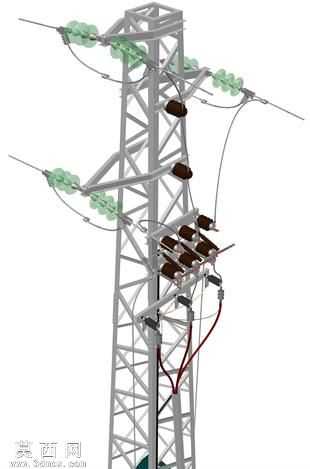

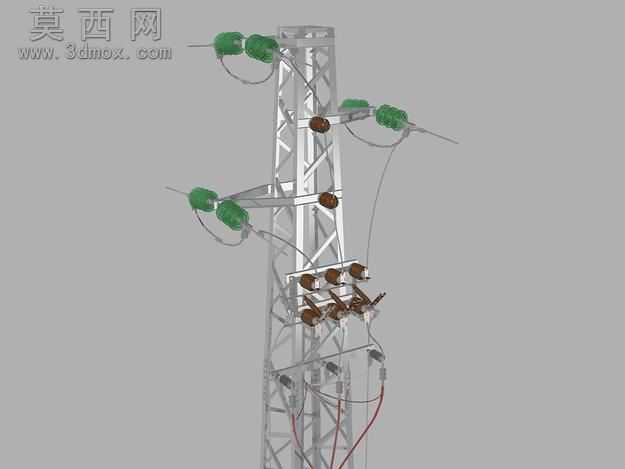

本三维模型围绕中压架空电力线路铁塔的断开-接地开关电源线连接场景展开建模设计，整体以真实输电铁塔工程结构为原型进行1:1比例还原。建模过程中首先搭建格构式铁塔的主体桁架结构，采用等边角钢拼接的空间桁架逻辑，逐段绘制主材、斜材、横担的构件轮廓，通过布尔运算完成构件连接节点的细节处理，还原铁塔塔身的镂空格构特征，保证塔架结构的受力逻辑与真实工程设计一致。在塔头横担部位，精准建模绝缘子串、金具组件与断开-接地开关的装配结构，绝缘子采用玻璃/瓷质材质的渲染参数，设置半透明带釉面反光的材质效果，金具与开关壳体采用镀锌钢材的哑光金属材质，区分不同构件的材质质感。电源线连接部分按照电力施工规范建模，还原线缆从开关端子引出、沿塔身引下固定的走线结构，线缆采用带黑色绝缘外皮的材质参数，固定金具与塔身的连接位置精准对应，清晰展示电源线与接地开关、断开开关的接线逻辑。渲染阶段采用户外天光环境光，模拟晴天户外输电场景的光照效果，调整阴影参数突出塔架构件的空间层次，对开关操作机构、接线端子等细节部位做局部材质强化，清晰展示断开工位与接地工位的结构差异。设计过程中重点考量电力设施的安全间距要求，保证带电部件与塔架接地部分的距离符合中压输电规范，整体模型既还原了铁塔的整体结构特征，又清晰呈现了断开-接地开关与电源线的连接细节，可用于电力施工培训、设施结构展示、输电场景仿真等场景使用，模型构件拆分清晰，各装配关系符合工程实际，能够直观展现中压架空线路塔上开关的接线布局与结构组成。
