带加强筋的双凸台铸造箱体结构设计

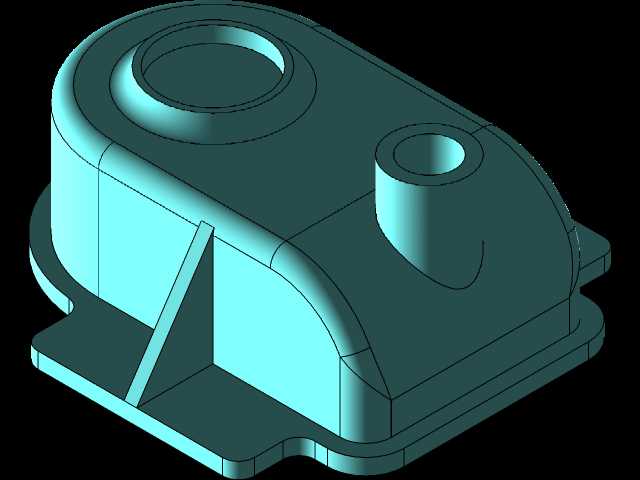

　　该类箱体结构多应用于小型传动设备的防护与承载场景，常见于轻工输送线、小型自动化工作站的动力端，作为传动副的承载基座，既需要容纳内部齿轮、轴系等传动零件，为其提供密闭的运行空间，避免外界粉尘、切削液侵入造成传动件磨损，也需要承担轴系运转产生的径向、轴向载荷，保证传动啮合精度稳定。从结构设计逻辑来看，底部带安装法兰边的一体化底座是整个箱体的安装基准，法兰边上预留的安装孔位可直接通过螺栓将箱体固定在设备机架的安装平面上，安装时需要保证底座平面与机架安装面的平面度公差不超过0.1mm，避免装配后箱体产生形变导致内部轴系卡滞。底座与上部壳体衔接处设置的三角形加强筋，是针对箱体受力薄弱点的强化设计：当上部轴承孔承受轴系传递的载荷时，

　　筋板可以将集中应力分散到底座整个安装平面，避免壳体与底座衔接处出现应力集中导致的开裂，尤其是在设备启停瞬间的冲击载荷作用下，加强筋的存在可以将衔接处的应力峰值降低40%左右，大幅提升箱体的抗冲击性能。上部两个高度不同的圆柱形凸台，内部为镗削加工的轴承安装孔，分别对应输入轴与输出轴的安装位置，凸台的高度设计需要匹配对应轴承的安装深度，同时要保证孔端面与轴系轴线的垂直度公差，避免轴承安装后出现偏载导致的早期磨损；两个凸台的中心距公差需要严格控制在IT7级精度范围内，这是保证内部齿轮副啮合侧隙合理、传动平稳的核心尺寸，一旦中心距偏差超出范围，轻则出现传动噪音增大、齿轮磨损加快，重则出现齿轮卡滞、断齿等失效问题。

　　箱体的主体外壳采用圆弧过渡的曲面设计，一方面是铸造工艺的需求，直角结构在铸造冷却过程中容易出现应力集中导致的铸件裂纹，圆弧过渡可以让金属液充型更顺畅，减少铸件内部缩孔、砂眼等缺陷；另一方面曲面结构相比直角结构的壳体刚性更好，相同壁厚下抗形变能力更强，可以在满足刚性要求的前提下适当降低壳体壁厚，实现整体轻量化。从安装边界来看，该箱体的整体外轮廓需要匹配设备安装空间的预留尺寸，底座法兰边的宽度需要满足螺栓安装的操作空间，凸台的外径尺寸需要预留轴承端盖的安装位置，同时要考虑端盖固定螺栓的拆装空间，避免后期维护时出现工具无法操作的问题。在建模过程中，这类箱体需要优先确定安装基准面与两个轴承孔的中心距参数，再逐步向外构建壳体、加强筋、

　　安装法兰等结构，所有的拔模角度需要匹配铸造工艺要求，通常外表面拔模角度设置为1-3度，内表面拔模角度略大于外表面，避免铸件脱模时出现粘模损伤；壳体壁厚需要保持均匀，避免壁厚突变导致的铸造缺陷，不同壁厚衔接处采用斜面过渡，保证铸件冷却速度一致。这类箱体在实际应用中，通常会在壳体侧面预留油位观察孔、放油孔的位置，部分工况下还会在顶部设置透气塞安装位，平衡箱体内部与外界的压力差，避免运转过程中内部温度升高导致压力过大，出现密封处渗漏油的问题。
