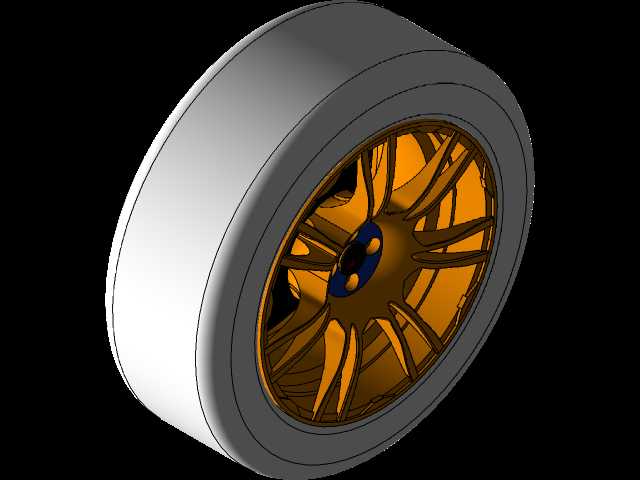

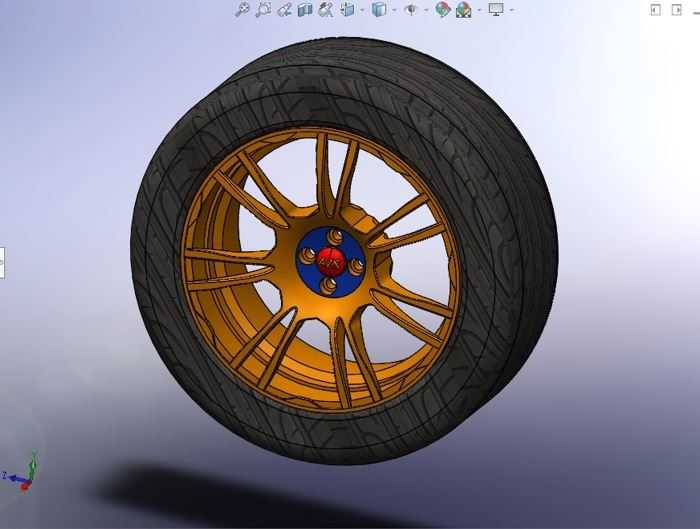

乘用车多辐条铝合金轮毂带胎结构设计

　　日常做整车底盘行走系统匹配时，轮毂轮胎总成是最先需要确认安装边界的部件之一，这套带轮胎的轮毂结构，覆盖了从轮辐造型到轮辋安装、轮胎配合的全细节，能直接用于整车总装的干涉检查、底盘运动校核工作。先从实际装车场景来说，这类多辐条铝合金轮毂多用于家用紧凑型乘用车的中高配版本，日常行驶中需要承担整车垂直载荷、传递驱动与制动力矩，同时还要兼顾转向时的横向受力，以及过颠簸路面时的冲击载荷，所以建模时所有受力部位的结构都做了等比例还原，没有做简化处理。

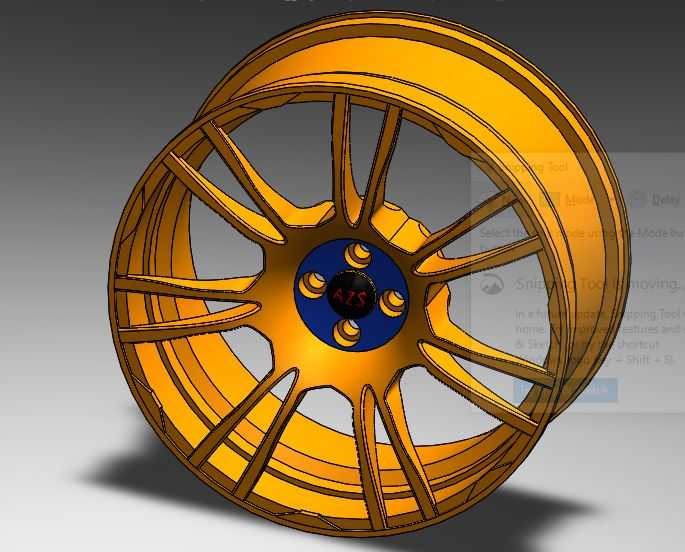

　　设计思路上，这套轮毂采用了十辐分叉式的轮辐布局，不是单纯为了造型好看，每根辐条的走向都对应了轮毂安装面的螺栓孔位，五个螺栓固定点分别对应两组辐条的交汇根部，让螺栓预紧力能顺着辐条均匀传递到整个轮辋，避免局部应力集中。轮辐的截面做了渐变处理，靠近安装盘的位置厚度更大，往轮辋方向逐渐收薄，既保证了螺栓安装区域的结构强度，也能控制整体重量，符合簧下质量减重的设计要求。中心的安装定位孔做了精准的止口结构，和车桥轴头的配合间隙控制在装配公差范围内，五个螺栓孔的位置度完全按照乘用车通用安装标准设定，能匹配同PCD参数的多数家用车型轴头。

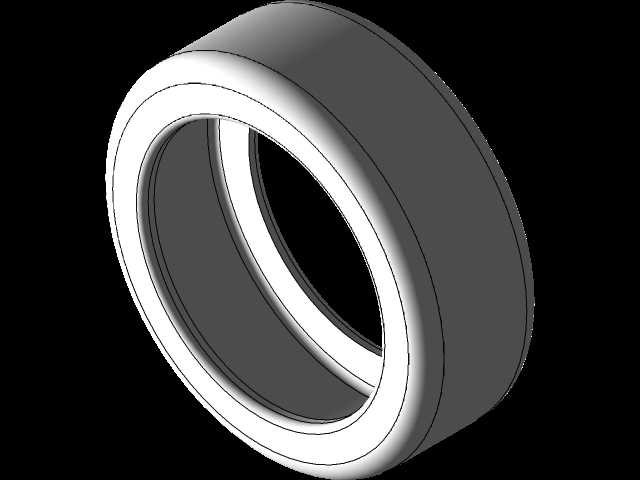

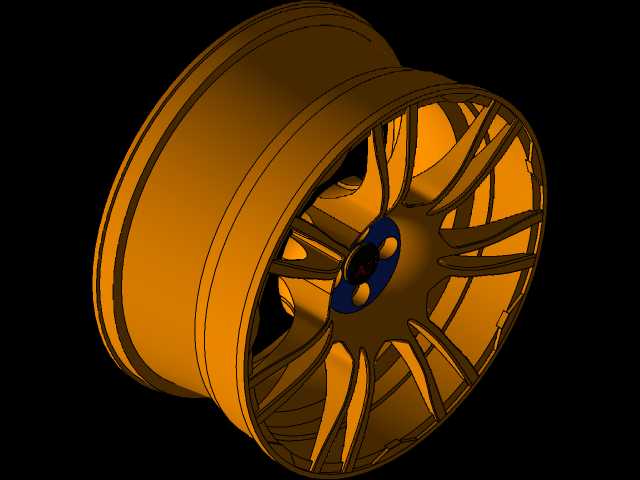

　　轮辋部分的结构完全还原了民用真空胎的配合轮廓，胎圈座的角度、凸缘的高度和圆角都做了精确建模，和配套的轮胎胎圈部位完全贴合，不会出现装配干涉的问题。轮辋的气门嘴安装位也预留了标准尺寸的开孔，位置选在两根辐条之间的凹陷区域，既方便后续充气操作，也不会在车辆行驶中被辐条干扰、被路面飞溅的杂物磕碰。配套的轮胎模型还原了胎面、胎侧、胎圈的完整结构，胎面的花纹沟槽虽然做了适度简化，但胎侧的厚度、胎圈的钢丝圈轮廓都按照实际真空胎的结构做了还原，能直接用于轮胎与轮拱间隙的校核、转向时轮胎与悬架部件的干涉检查。

　　安装边界方面，这套轮毂的偏距设定符合紧凑型前驱家用车的常用范围，装车后轮距变化在合理区间内，不会出现轮胎突出翼子板、或者蹭到内侧避震器与下摆臂的问题。轮辐背面的刹车避让空间做了足够的余量，能兼容同级别车型常见的通风盘式刹车结构，不需要额外打磨轮辐就能适配多数原厂刹车卡钳。轮胎的外径尺寸匹配17寸轮毂的常用配套规格，和整车时速表的标定误差控制在国标允许范围内，不会出现时速显示偏差过大的问题。

　　实际工程应用中，这套模型可以直接用于整车总装的虚拟装配，检查轮毂轮胎和周边部件的间隙，比如转向打满时轮胎和翼子板内衬的距离、减震器压缩到极限时轮胎和轮拱的间隙，也能用于改装方案的前期验证，确认更换该款轮毂后是否需要加装垫片、是否需要调整翼子板角度。轮辐的受力结构也可以直接导入有限元分析软件，做径向载荷、弯曲疲劳的仿真计算，验证不同工况下的应力分布，不需要重新做结构建模。轮胎部分的模型也能用于整车动力学仿真，设置不同的胎压、路面附着系数参数，模拟车辆在加速、制动、转向时的轮胎受力变形情况，给底盘调校提供参考。

　　细节上，轮毂中心盖的安装卡槽也做了还原，中心盖和轮辐安装面的配合间隙符合装配要求，不会出现行驶中脱落的问题。轮辋的平衡块安装区域做了平整处理，方便后续做动平衡时粘贴配重块。所有的圆角过渡都没有省略，尤其是辐条和轮辋、辐条和安装盘的连接位置，都做了大圆角过渡，避免应力集中导致的轮毂断裂风险，完全符合实际量产轮毂的工艺要求，不是只做外观的曲面模型，能真正用于工程设计环节的各类校核与仿真工作。
