高还原度平板电脑内部结构三维设计

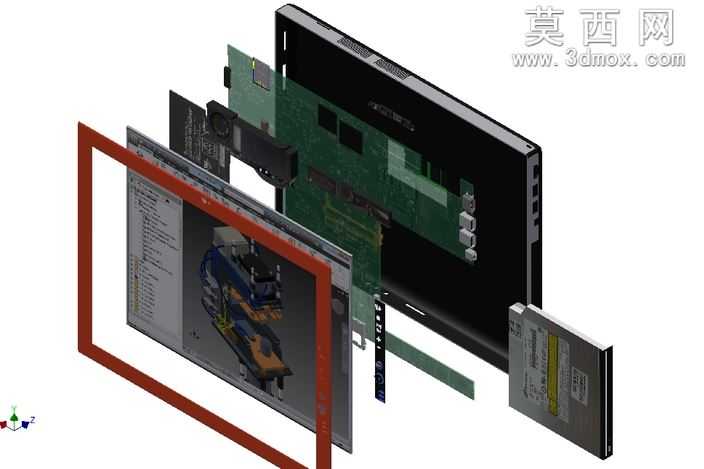

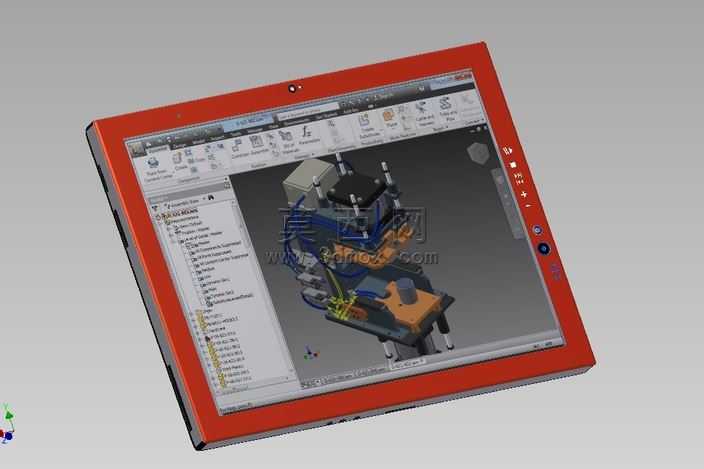

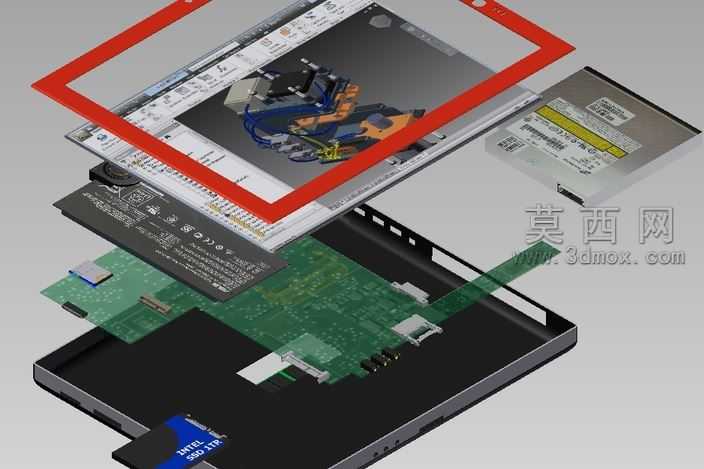

本作品为平板电脑整机结构的三维建模设计，完整还原了消费级平板电脑的内外部构造与装配逻辑，建模过程中严格遵循消费电子的结构设计规范，对每一处部件的尺寸比例、装配间隙都做了精准把控。建模阶段从整机外框壳体开始搭建基础框架，首先完成金属中框的曲面建模，对侧边的按键开孔、接口槽位做了精细化处理，保证壳体的弧度、壁厚都符合真实平板的工艺参数，随后依次构建内部的各个功能模块：首先是核心主板部分，对PCB板上的芯片、电容、接口插槽、排线连接位都做了等比例还原，区分了不同电子元件的外形特征与排布位置，还原了主板与侧边接口、前置后置摄像头模组的连接排线结构；其次是电池模块，还原了软包锂电池的外形、表面标识区域与固定胶位结构，准确呈现电池在壳体内的放置位置与避让空间；同时还还原了屏幕总成的分层结构，包括外屏触控层、内屏显示层与边框的贴合结构，以及后盖的卡扣、螺丝固定位结构。渲染阶段针对不同部件赋予了对应材质：金属中框采用磨砂铝合金材质，调整了金属粗糙度与反射参数还原真实金属质感；PCB主板采用哑光绿油材质，表面的焊盘、芯片分别赋予金属锡与黑色塑封材质；电池表面采用哑光覆膜材质，模拟真实电池的外包装质感；屏幕部分采用高透玻璃材质，添加了轻微的反射与折射效果还原屏幕的光学特性。设计过程中充分考虑了平板的装配逻辑，所有部件的安装顺序、限位结构都符合实际产品的组装流程，清晰展现了平板电脑从外到内的层级关系，可用于消费电子结构教学、产品装配演示、外观方案参考等场景，能够直观呈现平板内部各硬件的布局逻辑与空间利用方案，帮助理解轻薄化消费电子的结构设计思路。
