CATIA环境下斜齿轮结构渲染展示

项目分类:齿轮 发布时间:2022-05-03 ID:621380

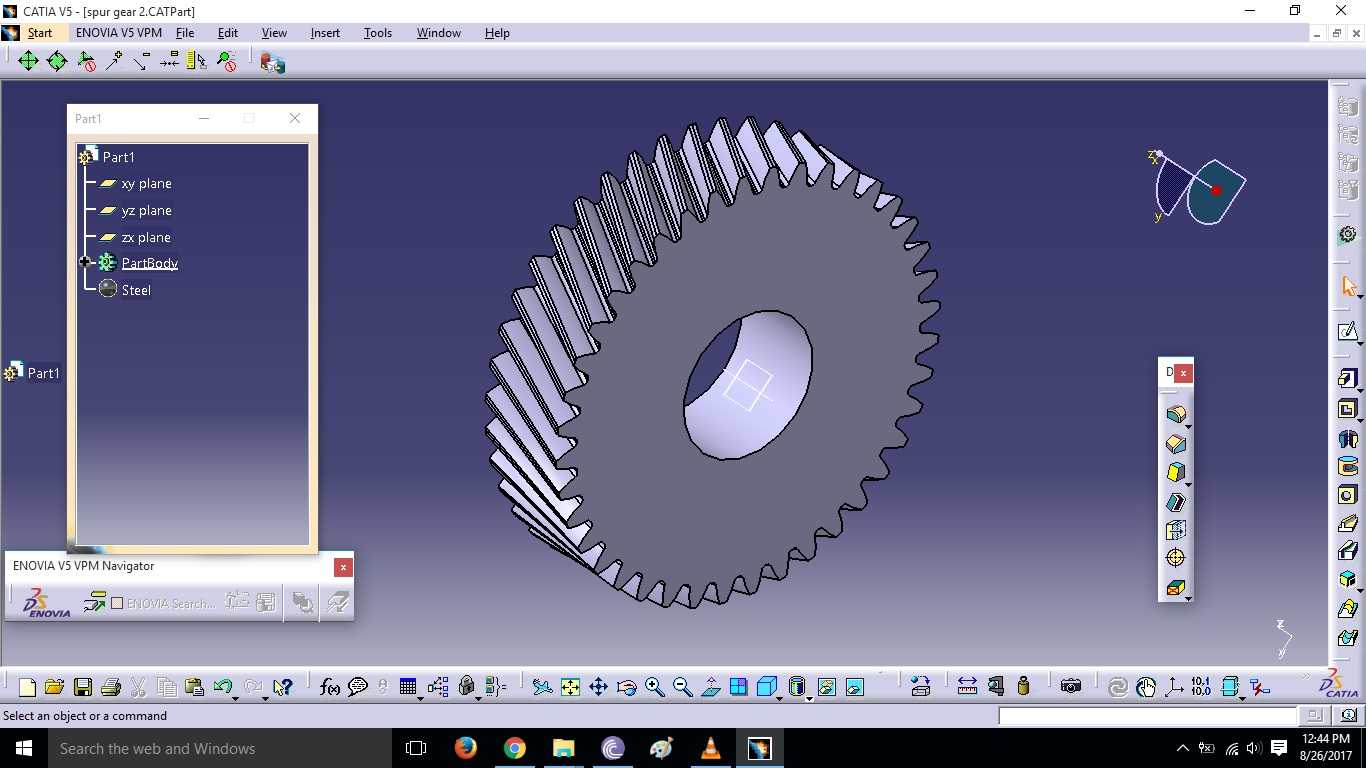

  • CATIA环境下斜齿轮结构渲染展示

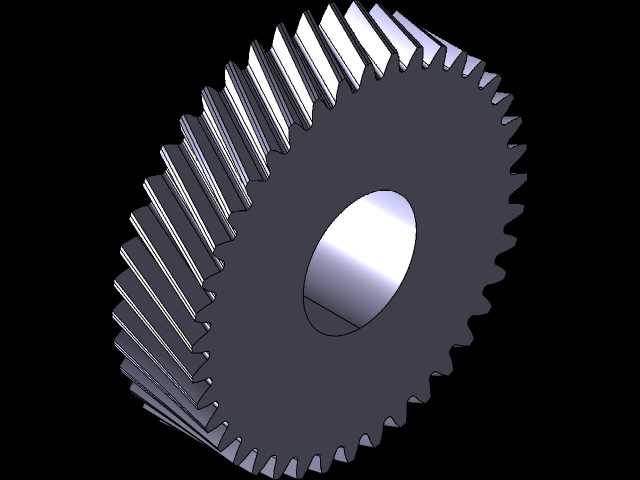

  • CATIA环境下斜齿轮结构渲染展示
  • CATIA环境下斜齿轮结构渲染展示

  斜齿轮作为平行轴传动场景中应用极广的零件,和直齿圆柱齿轮相比,其轮齿沿齿宽方向呈螺旋线排布,啮合过程中轮齿是逐步进入接触再逐步脱离啮合,不会出现直齿轮整齿突然啮入啮出的冲击,因此传动平稳性更强、运行噪音更低,承载能力也比同模数同齿宽的直齿轮高出不少,在中高速重载的传动工况中十分常见。从实际应用场景来看,这类斜齿轮广泛布置在机床主轴箱、汽车变速器、工业减速机、纺织机械传动组、输送设备驱动端等位置,承担转速传递、扭矩匹配的核心作用,部分对传动精度要求较高的精密传动模组,也会采用修形后的斜齿轮来降低回程误差,提升传动链的整体刚性。

  从结构设计的角度来看,斜齿轮的核心参数包含法向模数、端面模数、螺旋角、齿数、压力角、齿顶高系数、顶隙系数等,其中螺旋角是斜齿轮区别于直齿轮的核心参数,螺旋角的选取直接影响齿轮的重合度与轴向力大小——螺旋角越大,重合度越高,传动越平稳,但啮合过程中产生的轴向分力也会随之增大,对支撑轴承的轴向承载能力提出更高要求,因此常规工业传动场景中,斜齿轮的螺旋角多选取8°到20°之间的数值,兼顾平稳性与轴向载荷控制。建模过程中需要先明确法向参数与端面参数的换算关系,通过螺旋线引导生成轮齿的扫描路径,再通过阵列完成全齿结构的构建,齿根位置需要按照标准做圆角过渡,避免热处理与承载过程中出现应力集中导致的齿根断裂。

  从外形尺寸与安装边界来看,该斜齿轮的中心孔为通孔结构,用于与传动轴配合传递扭矩,实际应用中可根据装配需求在孔内加工键槽,或者采用花键配合的形式提升扭矩传递的可靠性;齿轮的齿顶圆、齿根圆、轮毂宽度都需要匹配安装腔的空间尺寸,装配时需要保证齿轮端面与传动轴轴线的垂直度,避免轮齿偏载导致局部磨损加剧。啮合装配时,配对的两个斜齿轮需要满足模数相等、压力角相等、螺旋角大小相等旋向相反的基本条件,同时要控制合理的齿侧间隙,既要避免热胀冷缩导致轮齿卡滞,也要保证反向传动时的空程量在设计允许范围内。

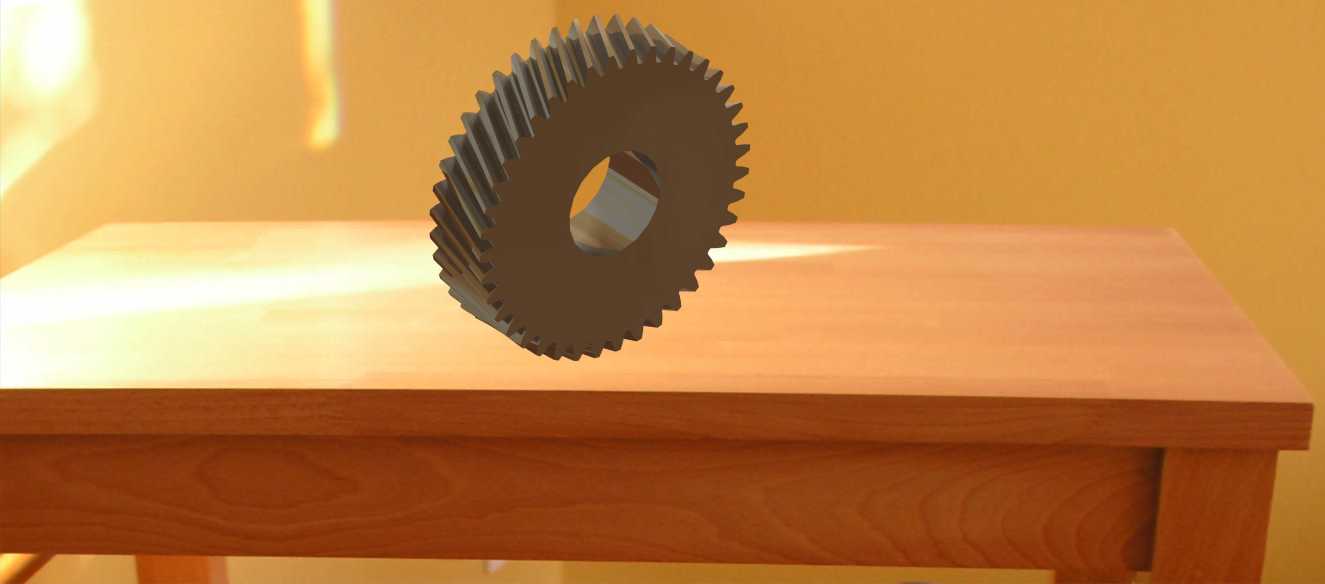

  渲染过程中对齿轮的金属材质做了贴合实际的质感还原,齿面的加工纹理、轮毂端面的粗糙度表现都和实际机加工后的钢制齿轮状态一致,放置在木质台面上的光影效果也还原了日常检视零件时的光照环境,能够直观呈现斜齿轮的整体外形、轮齿排布形态与结构比例。这类斜齿轮在实际选型替换时,除了核对模数、齿数、螺旋角等核心啮合参数,还要确认安装孔直径、轮毂长度、键槽尺寸是否与原有安装位匹配,避免出现装配干涉;运行过程中需要搭配对应的润滑方式,采用油浴润滑或者脂润滑的形式降低齿面磨损,延长齿轮的使用寿命,对于重载工况下使用的斜齿轮,还需要对齿面做渗碳淬火等硬化处理,提升齿面的接触疲劳强度,避免长期运行后出现点蚀、胶合等失效形式。
