SolidWorks环境下啮合正齿轮传动结构设计

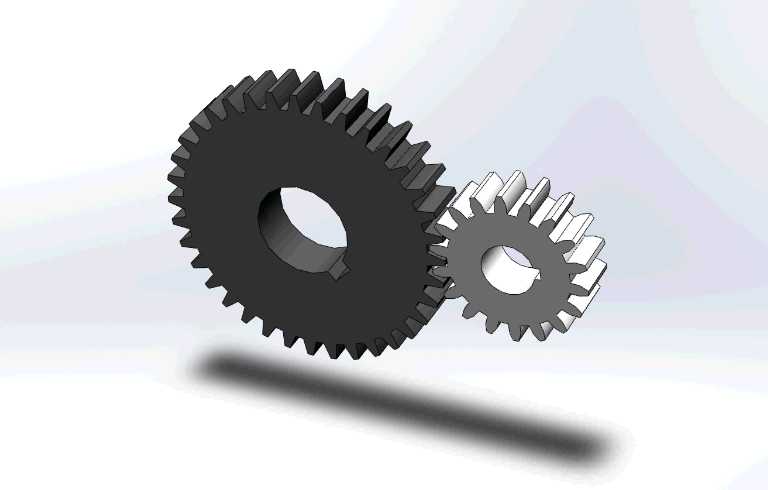

　　在常规机械传动系统的设计迭代中，直齿圆柱齿轮也就是常说的正齿轮，是平行轴传动场景下应用覆盖度最高的基础传动元件，这套啮合正齿轮的三维结构，完全围绕平行轴定传动比工况的实际使用需求搭建，没有冗余的装饰性结构，所有几何特征都服务于传动功能的实现。做这类齿轮结构设计的时候，首先要锚定的是安装边界的约束，两个齿轮的中心距是整个结构的核心安装基准，建模过程中先确定两个平行轴的空间位置，再分别推导两个齿轮的分度圆参数，保证啮合时节圆处于相切状态，避免出现侧隙过大或者轮齿干涉的问题。从结构特性来看，这套齿轮采用标准渐开线齿形，齿向与齿轮轴线完全平行，加工过程中可以通过滚齿、插齿等常规机加工艺实现量产，不需要特殊的定制刀具，

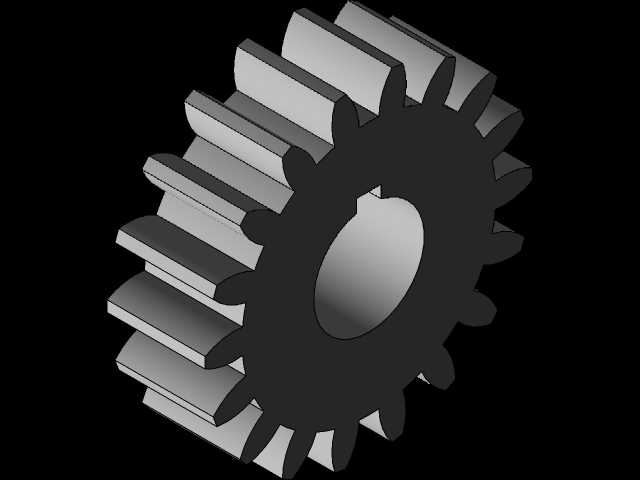

　　对于中小载荷的传动场景适配性极强。大齿轮的轮毂位置设计了带键槽的中心安装孔，键槽的尺寸匹配对应轴径的平键标准，装配时可以通过平键传递扭矩，避免齿轮与轴之间出现相对转动；小齿轮的中心孔同样做了键槽适配，考虑到小齿轮的转速更高、单齿啮合频次更多，齿根位置做了标准的圆角过渡，减少应力集中带来的断齿风险。实际应用场景里，这类正齿轮结构广泛出现在轻工机械的输送线传动、小型机床的进给机构、自动化设备的动力传递单元、农用机械的辅助传动部位，因为直齿传动没有轴向力，支撑轴的轴承选型不需要额外考虑轴向载荷的补偿，能有效降低整套传动机构的配套成本。建模过程中对齿形的参数做了严谨的校验，齿顶高、齿根高都符合标准圆柱齿轮的参数规范，

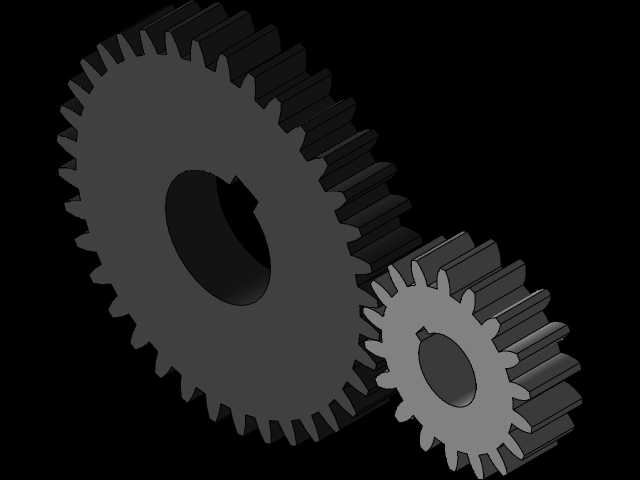

　　啮合位置的齿侧间隙预留了合理的公差范围，既可以补偿加工误差、热变形带来的尺寸偏移，也能避免间隙过大导致的传动反向冲击。两个齿轮的齿宽保持一致，安装时的轴向定位基准完全对齐，不会出现偏载导致的轮齿局部磨损加剧问题。从安装边界来看，齿轮的外径尺寸、轮毂厚度都做了适配常规安装空间的优化，大齿轮的辐板部分没有做多余的减重孔设计，适合载荷波动稍大的工况，不需要额外做动平衡处理就能满足中低转速下的平稳运行要求；小齿轮因为齿数少、转速高，齿面的建模精度更高，啮合时的接触线沿齿宽方向完全贴合，传动过程中的噪音比非标准齿形的齿轮更低。在做结构校验的时候，特意模拟了啮合过程的运动轨迹，确认轮齿在进入啮合和退出啮合的全过程都不会出现齿顶与齿根的干涉，

　　每个轮齿的受力方向都沿齿轮的切线方向，轴承承受的径向载荷分布均匀，长期运行下的支撑结构稳定性更有保障。这类正齿轮的设计不需要复杂的螺旋角计算，对于入门级的结构设计人员来说，参数调整逻辑简单，只需要根据需要的传动比调整两个齿轮的齿数、根据传递扭矩调整模数和齿宽，就能快速适配不同的传动需求，不需要重新搭建整个齿形的生成逻辑。实际生产中，这类齿轮的材料通常选用45号钢做调质处理，齿面硬度可以满足常规工况的耐磨要求，如果是高速重载场景，也可以在这个模型的基础上调整齿面硬度参数、增加齿面淬火的工艺要求，不需要改动整体的结构尺寸。建模时特意保留了齿根的过渡圆角特征，避免后续加工过程中因为应力集中导致的热处理开裂问题，中心孔的公差带选用基孔制的过渡配合，既能保证装配时的同轴度要求，也不会出现装配过紧导致的轴孔拉伤问题。对于设备选型的设计人员来说，这套模型可以直接导入装配体中做干涉检查，匹配对应的轴系、轴承、箱体安装位，不需要重新绘制齿形轮廓，能大幅缩短传动机构的设计周期，避免因为齿形参数绘制错误导致的后续加工报废问题。
