立式应急消防储水罐结构设计

　　在工业厂区、仓储物流园区、大型商业综合体等室外消防供水保障场景中，固定消防储水设施是整个消防水系统的核心储水单元，承担着火灾工况下应急水源储备的关键作用，避免市政供水管网压力不足、临时断供导致的消防供水失效问题。这类立式储水罐的设计首先要匹配现场的消防供水冗余要求，本次设计的储水罐内部直径设定为10m，有效储水容积达到942m³，能够满足多数中型工业厂区一次火灾扑救的总用水量需求，无需额外串联多组储水单元即可覆盖常规消防设计规范中的储水时长要求。

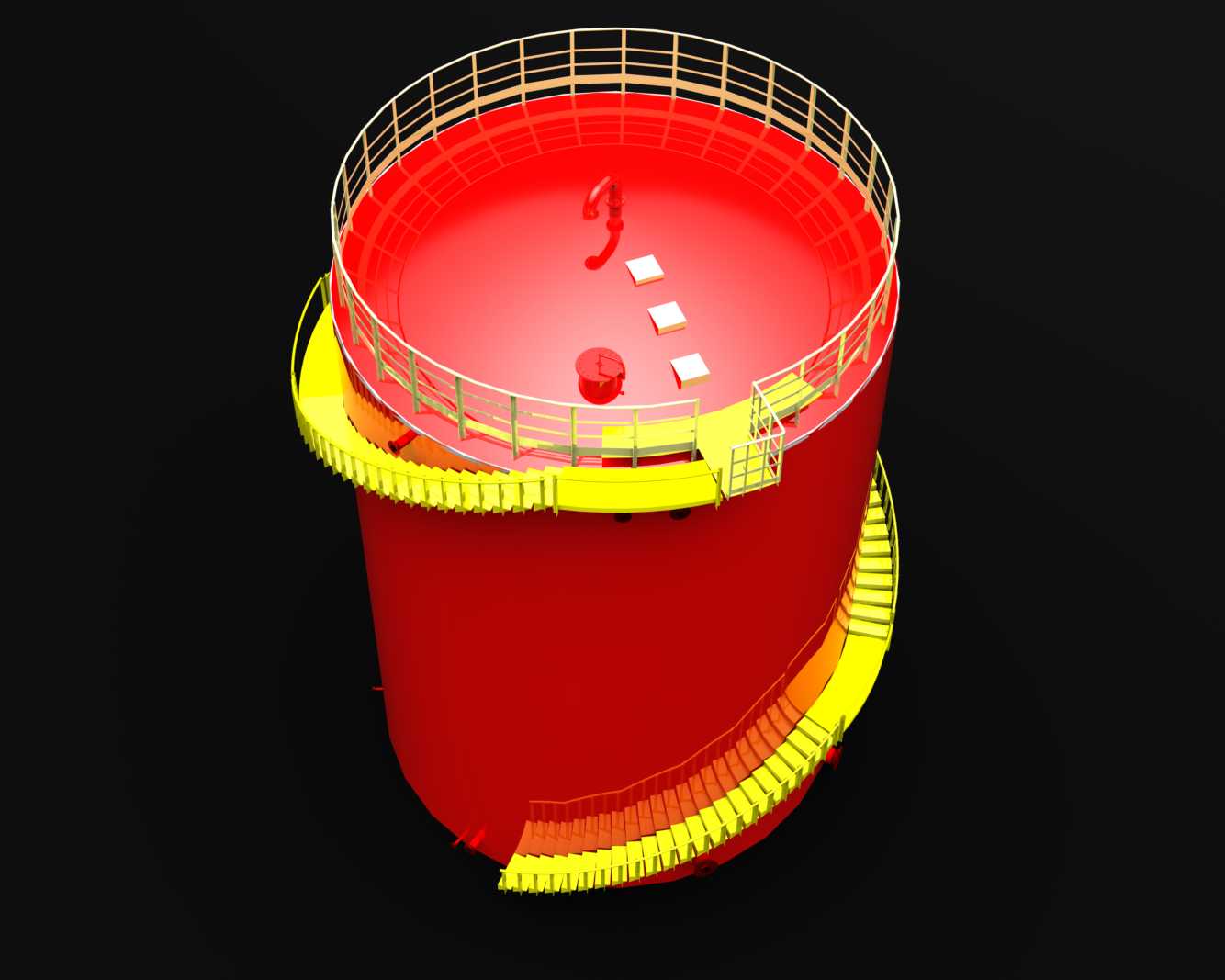

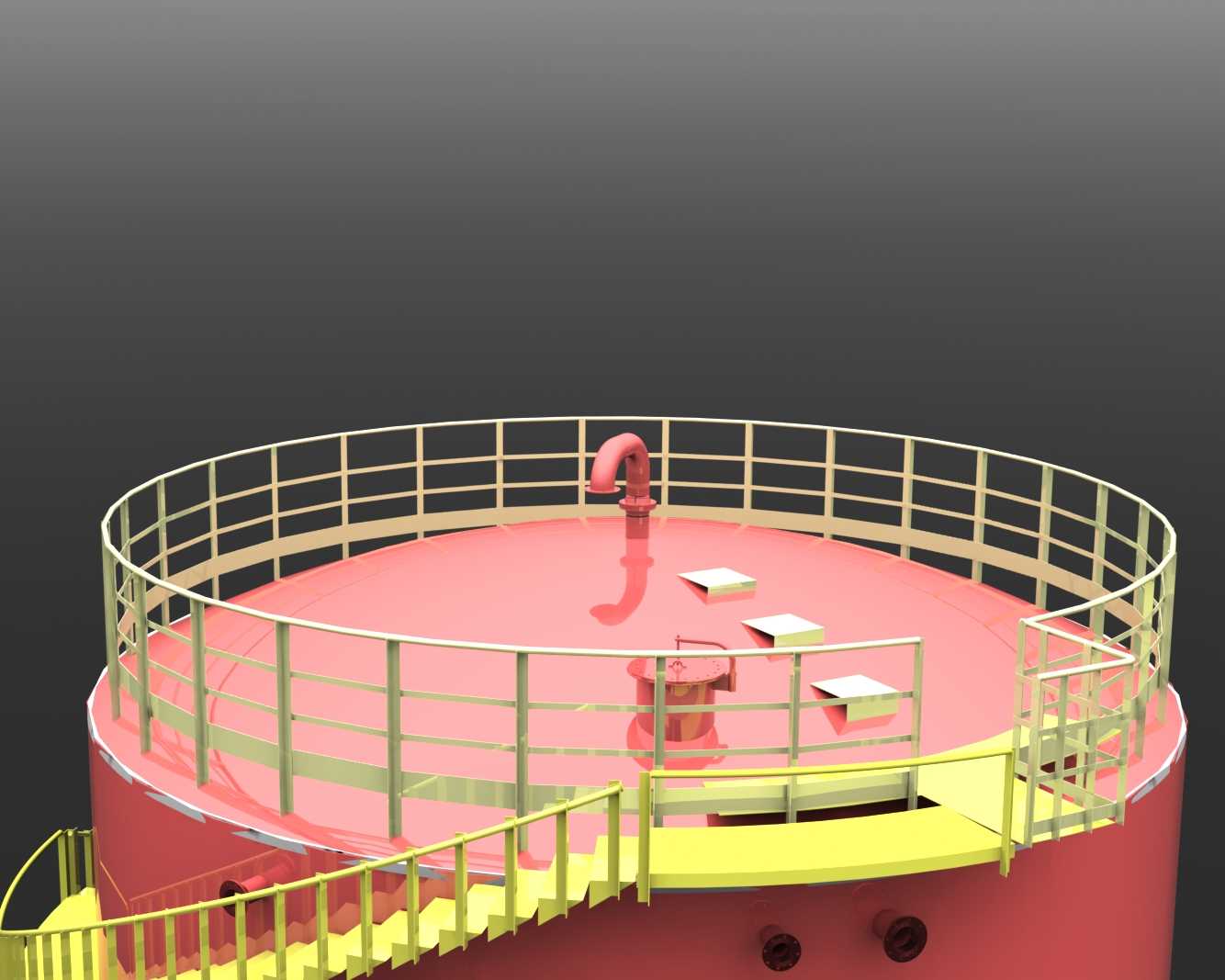

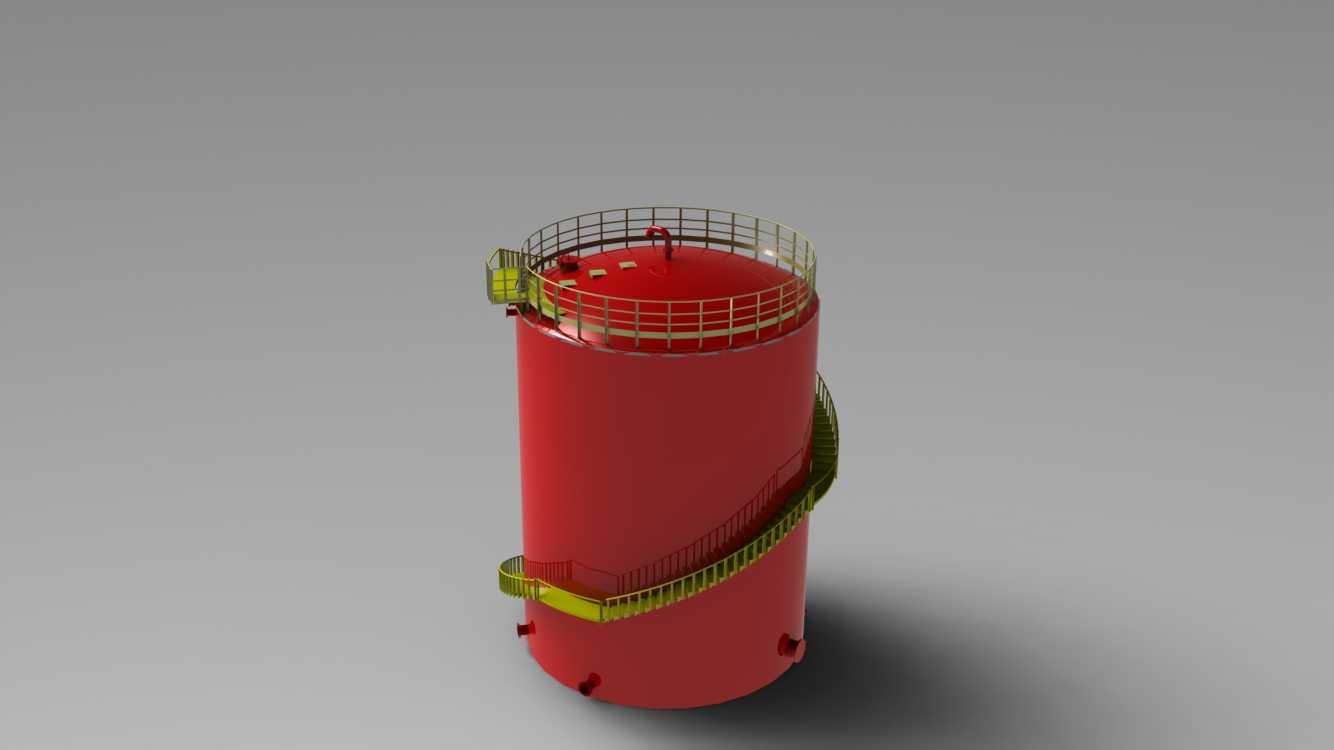

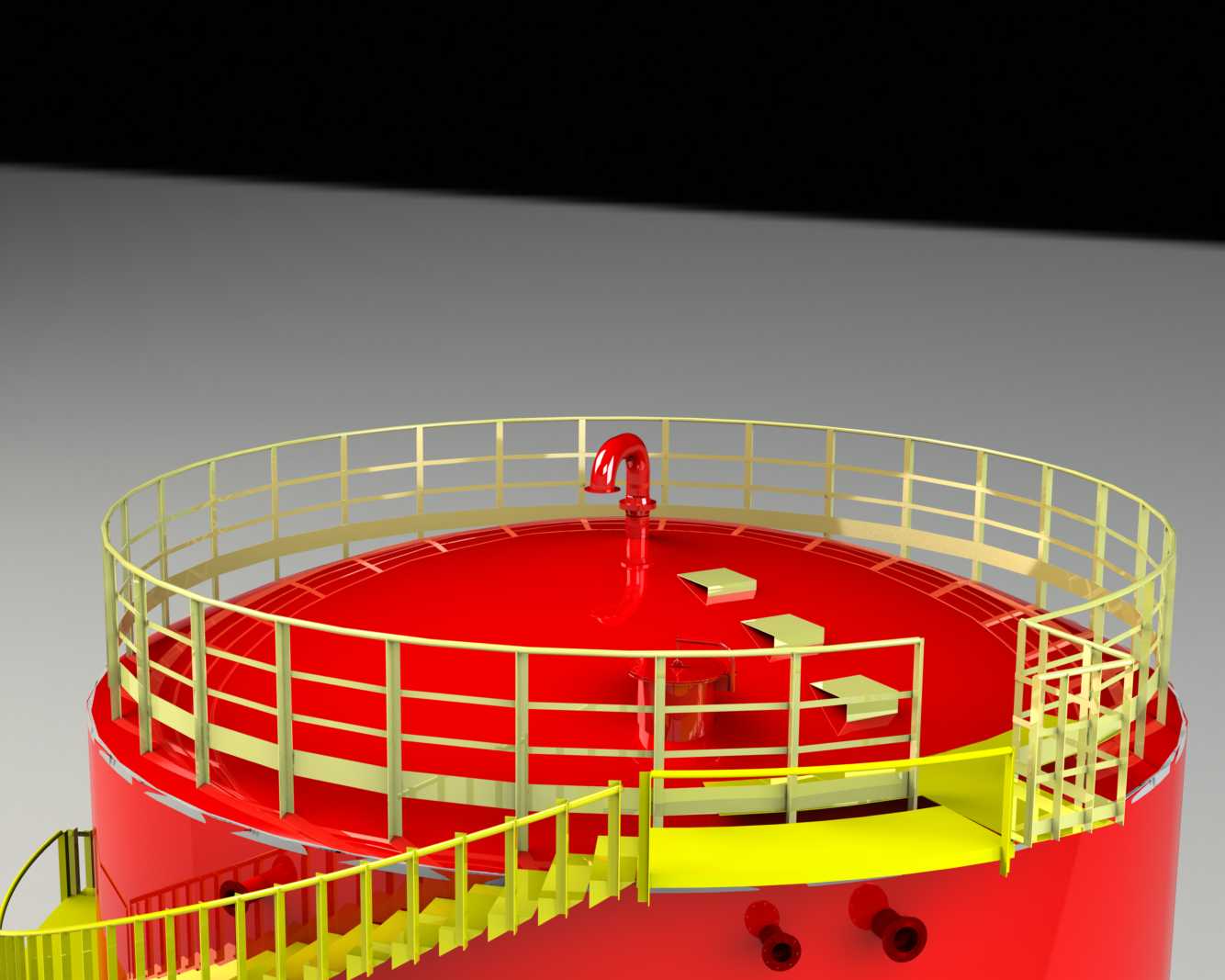

　　从结构设计逻辑来看，罐体采用等直径立式圆筒结构，相比卧式储罐能够在相同占地面积下获得更大的储水容积，对于土地资源紧张的厂区而言，能够大幅缩减设备安装的占地边界，罐体底部设置多组支撑支脚与排污接口，既可以保证罐体安装时的水平度调整余量，也能在日常运维过程中快速排空罐底沉积的杂质，避免长期储水导致的淤泥堆积影响出水水质。罐顶区域设置环形安全护栏与顶部操作平台，护栏高度符合工业临边防护的安全要求，平台预留检修人孔与呼吸阀安装位，方便运维人员定期进入罐内开展防腐检查、附件维护作业，顶部的吊耳结构则适配现场吊装作业的挂点需求，降低现场安装的吊装难度。

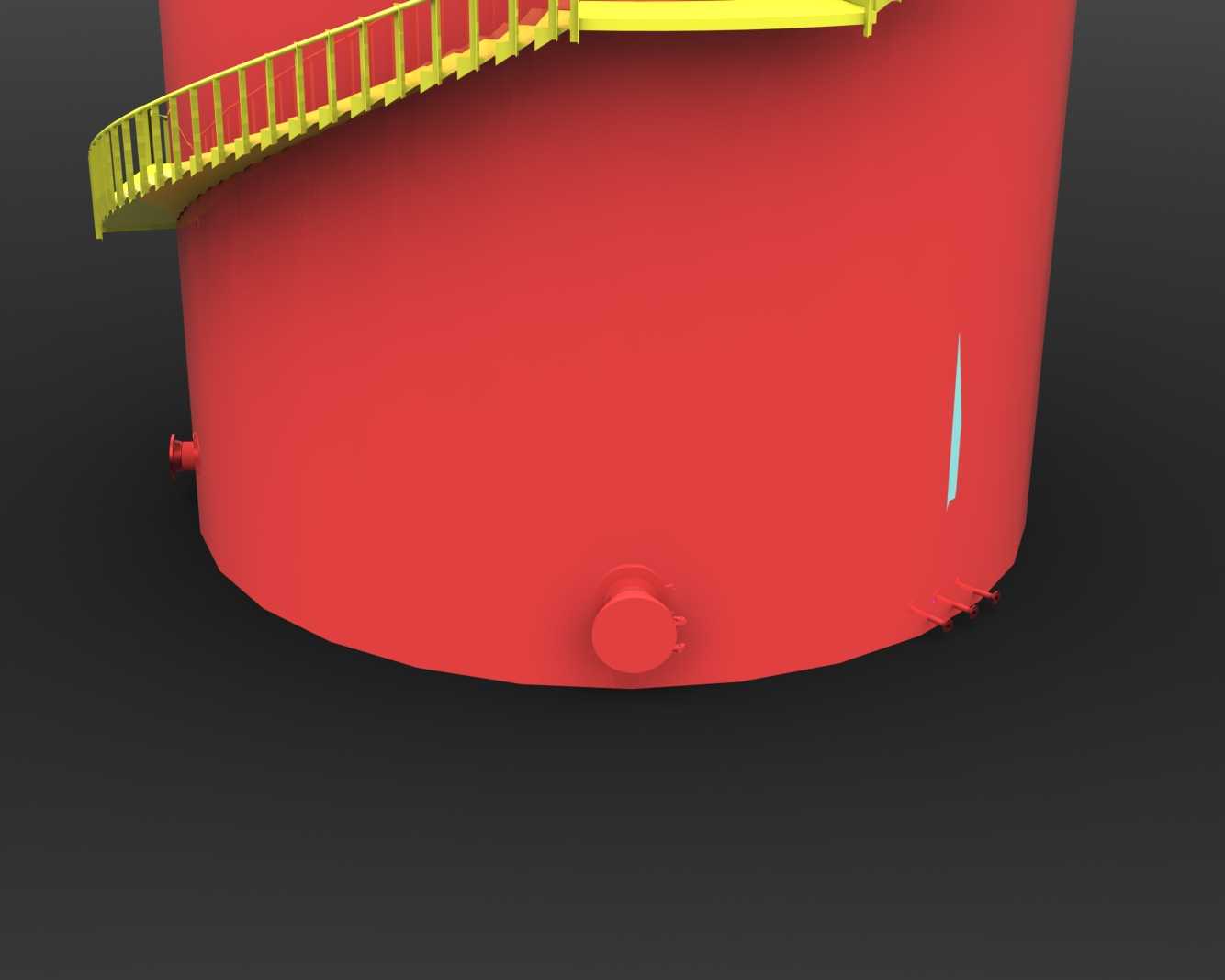

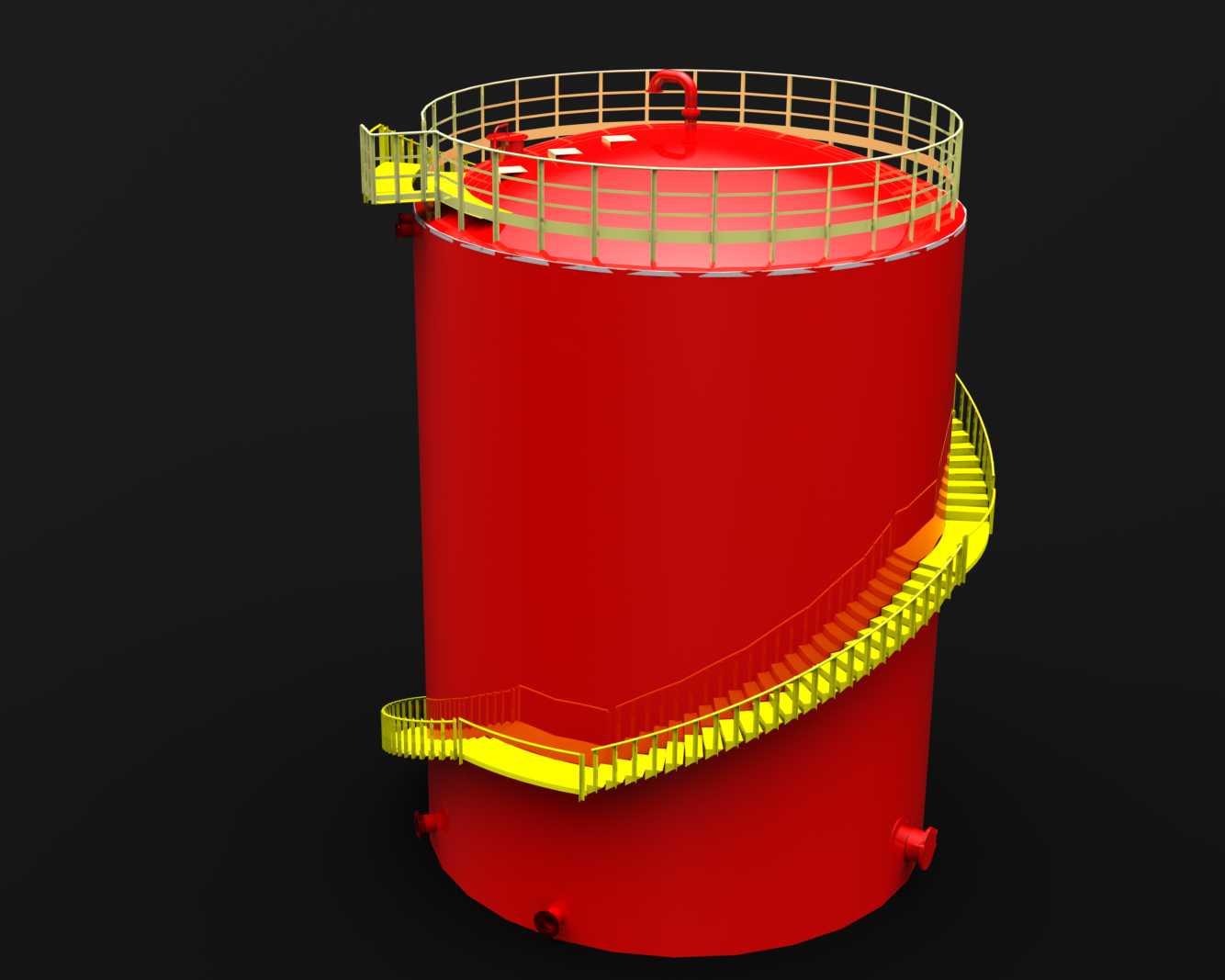

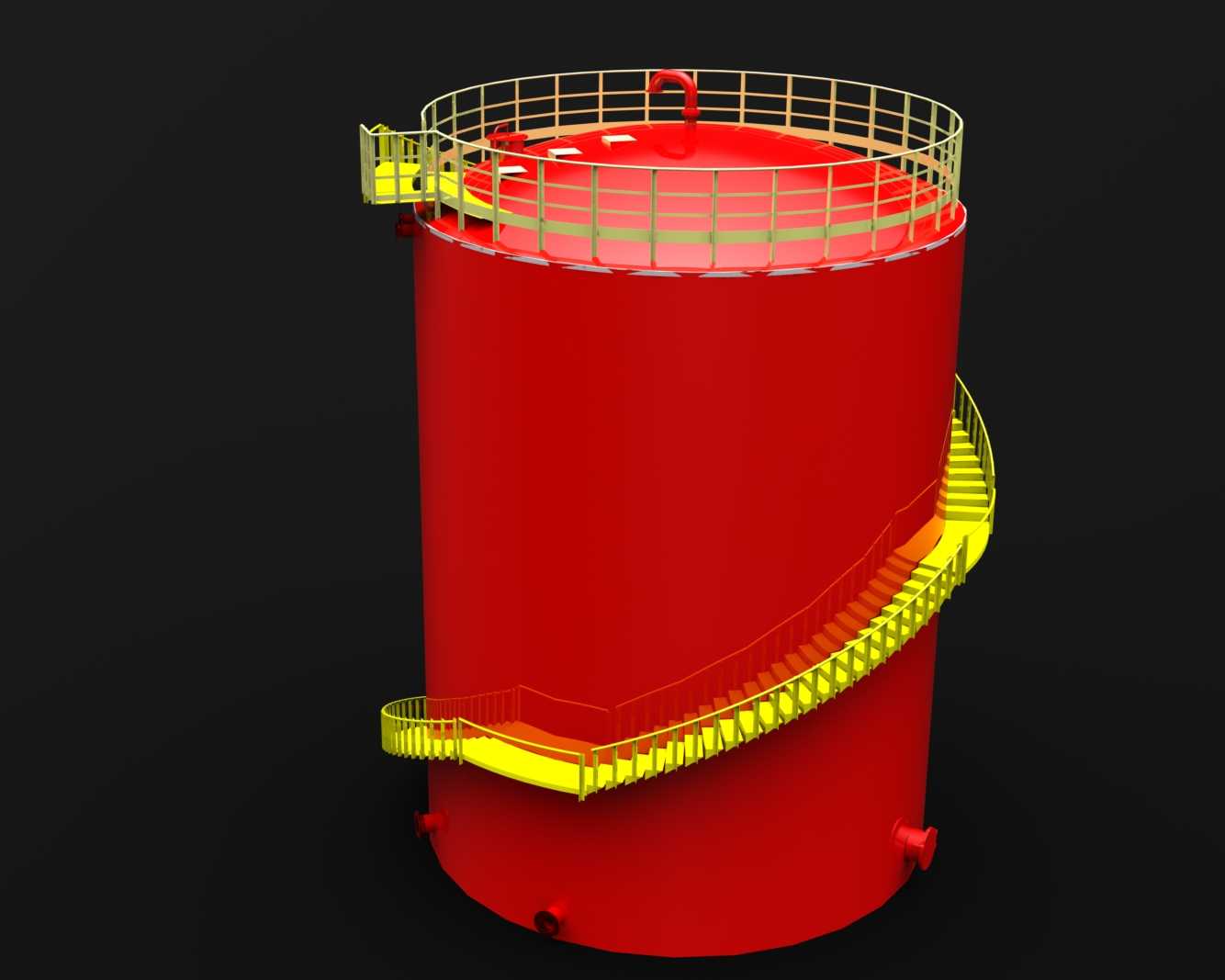

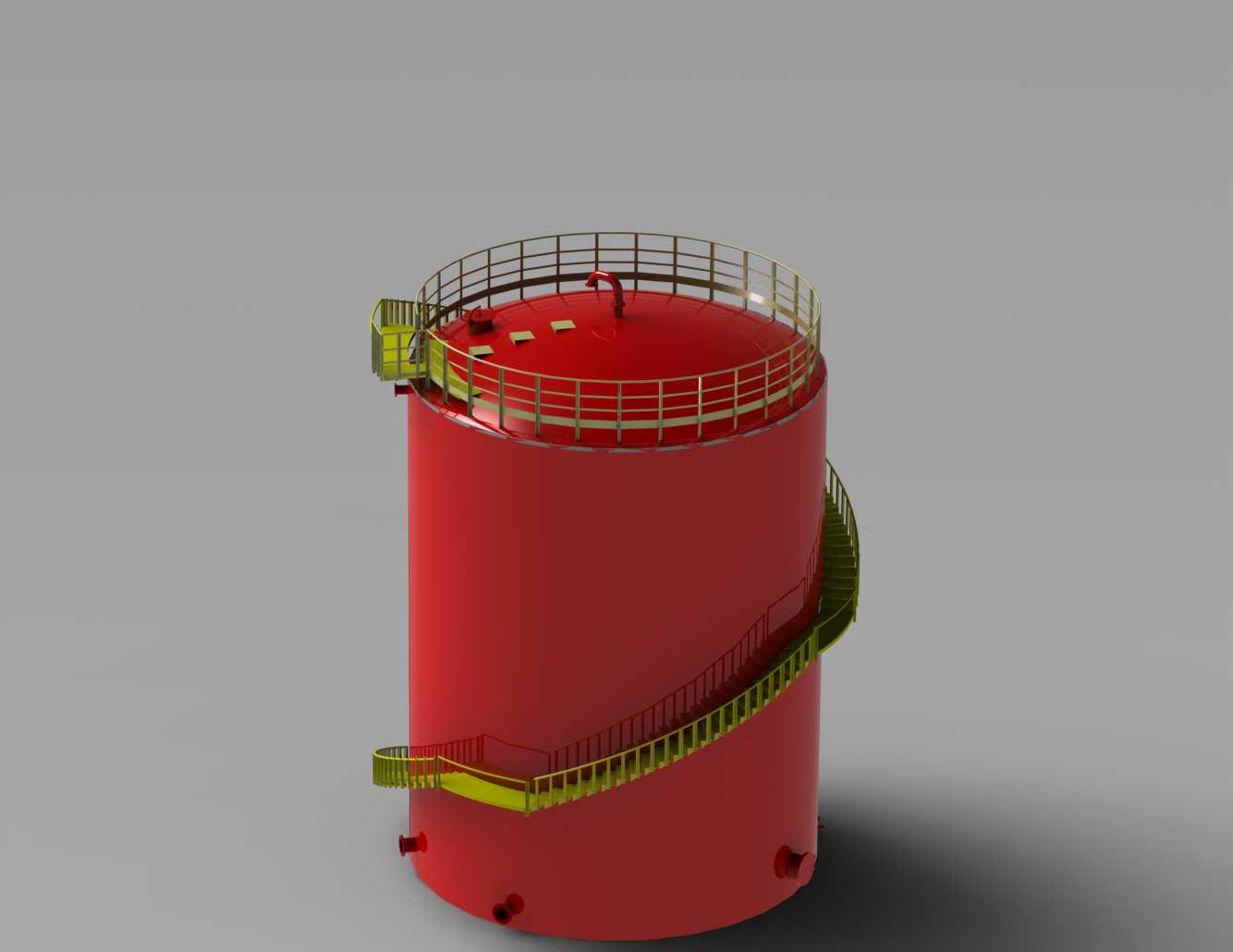

　　考虑到日常巡检与维护的通行需求，罐体外侧设置螺旋式盘梯，从地面直通罐顶操作平台，盘梯踏步采用防滑结构设计，外侧同步设置安全护栏，相比直爬梯能够大幅降低运维人员上下攀爬的坠落风险，盘梯的荷载设计满足单人携带检修工具通行的承重要求，踏步间距按照人体工程学参数设定，避免长时间攀爬产生的体力消耗。罐体侧壁下部设置消防出水接口，接口高度匹配消防水泵的进水口安装标高，减少管路连接的弯头数量，降低输水过程中的沿程压力损失，接口处设置法兰连接结构，方便现场管路的快速装配与后期密封更换。

　　在安装边界的考量上，罐体安装时需要在周边预留不小于1.5m的检修通道，盘梯外侧的通行净宽不小于0.8m，罐顶操作平台的周边不能布置高度超过护栏的遮挡设施，避免影响巡检人员的视线与应急逃生通道的畅通。罐体基础采用钢筋混凝土环形承台设计，承台的承载能力需要匹配满水状态下的罐体总重量，同时要考虑当地的风载、雪载等自然荷载影响，避免极端天气下罐体出现倾覆风险。罐体的内外壁均做防腐处理，内壁采用饮用水级防腐涂层，保证储水水质不会因涂层析出受到污染，外壁采用红色消防专用涂装，符合消防设施的视觉识别要求，方便现场人员快速识别设备位置。

　　这类储水设施的功能定位是常态下保持额定储水量，一旦触发消防供水信号，能够立刻向消防管网输送压力稳定的消防用水，相比地下消防水池，立式地上储水罐的施工周期更短，后期维护的可视化程度更高，不需要额外设置地下泵房的采光、通风设施，运维人员可以直接通过外部巡检判断罐体的外观状态、液位情况，大幅降低日常运维的工作量。在设计过程中，罐体的壁厚计算充分考虑了静水压力、环向拉力的影响，不同高度位置的壁厚根据受力情况做差异化调整，在保证结构强度满足要求的前提下，尽可能减少不必要的材料消耗，平衡设备的制造成本与结构安全冗余。
