电子设备用集成式控制电路板结构设计

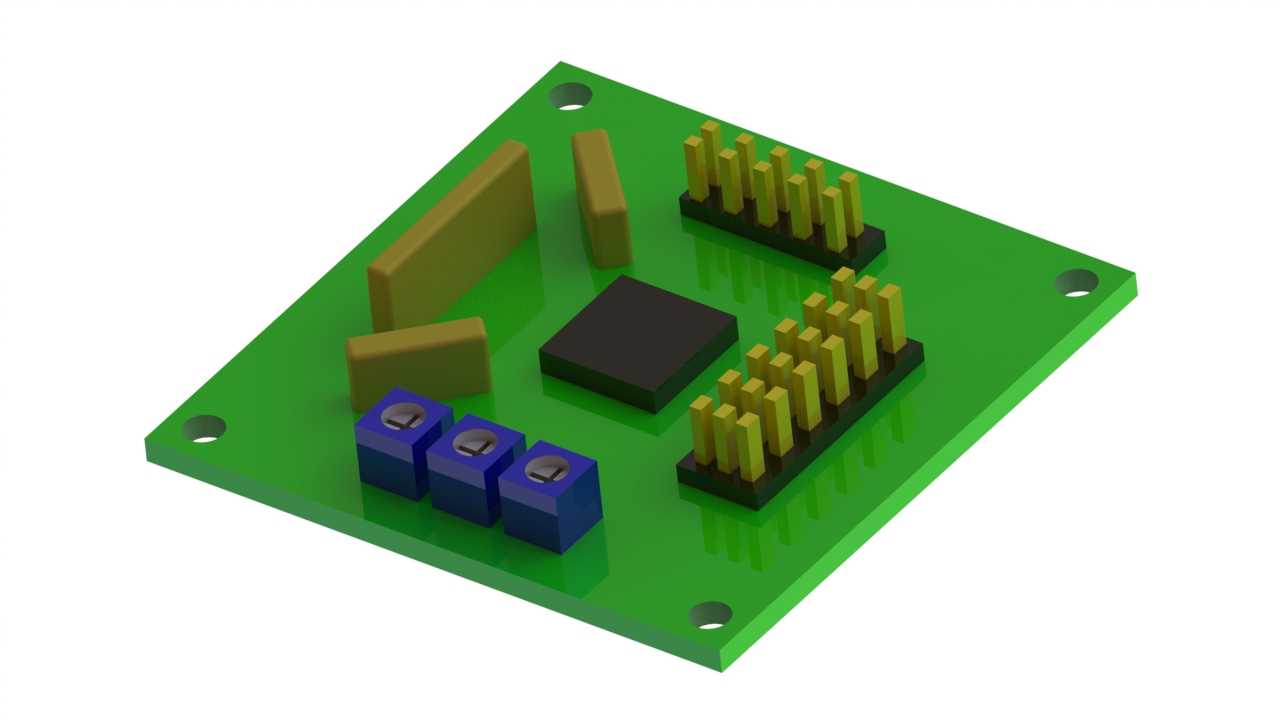

　　在工业测控、小型智能终端、嵌入式设备开发场景中，控制板是承载核心运算与信号交互的硬件载体，其结构设计合理性直接决定设备运行稳定性与装配维护效率。这款控制板采用FR-4环氧玻纤基板作为基础承载结构，基板四角预留标准安装孔位，可通过M3规格螺丝直接固定在设备壳体的安装柱上，安装孔周边做了露铜接地处理，装配后可实现基板与设备壳体的等电位连接，降低静电放电对板载元器件的损伤风险。板载核心区域布置了QFP封装的主控芯片，芯片周边预留了0.8mm的安全间隙，既满足SMT贴片加工的工艺要求，也为后期加装散热片预留了操作空间，避免芯片工作温升过高导致运算性能下降。信号交互区域布置了两组双排排针接口，排针采用2.54mm标准间距设计，

　　可直接对接常规杜邦线与配套排线，无需额外定制转接件，排针底座做了加高处理，焊接后与基板表面保持1.2mm间隙，避免焊接过程中焊锡溢流导致相邻引脚短路。电源输入区域布置了三个蓝色直插式接线端子，端子采用螺丝压接结构，可适配0.5-2.5平方毫米的多股铜芯导线，压接处做了防滑齿设计，导线压接后可承受5N以上的拉拔力不脱落，满足工业现场布线的抗拉扯要求，端子旁的基板表面丝印了正负极与信号标识，现场接线时无需对照图纸即可快速完成线路连接。板上还设置了三个棕色绝缘挡块，挡块采用卡扣式结构固定在基板上，位置刚好处于接线端子与排针接口之间，可对不同走向的线束进行物理分隔，避免强电线路与信号线路交叉缠绕产生电磁干扰，

　　同时也能防止装配过程中线束剐蹭芯片引脚导致短路故障。从结构布局来看，整个板件的元器件排布遵循信号流向规则，电源输入、信号处理、输出接口三个区域沿基板对角线依次排布，信号路径最短化设计可有效降低线路阻抗，减少信号传输过程中的衰减与干扰。基板边缘做了圆角处理，圆角半径为2mm，可避免装配过程中基板边缘划伤操作人员，也能减少基板受外力冲击时出现边角崩裂的概率。在安装边界设计上，所有板载元器件的最高高度不超过15mm，安装后板件整体占用的空间尺寸为长68mm、宽62mm、高15mm，可适配绝大多数小型电子设备的内部安装腔室，对于空间受限的嵌入式设备，也可通过调整挡块与接线端子的安装方向进一步压缩占用空间。在实际应用中，

　　这款控制板可直接作为小型传感器的信号处理核心，对接各类模拟量、数字量传感器的输出信号，完成信号滤波、运算处理后通过排针接口向上位机传输数据，也可作为小型执行机构的驱动控制板，输出PWM信号与开关量信号直接驱动微型电机、电磁阀等执行元件。设计过程中充分考虑了量产加工的工艺性，所有元器件均采用行业通用封装，无需开模定制特殊元器件，基板的走线宽度与过孔尺寸均符合常规PCB加工厂的加工能力要求，可直接导出Gerber文件投入批量生产，焊接过程中可采用波峰焊与回流焊工艺完成元器件焊接，生产效率较高。板上预留的测试点位置均匀分布在各个功能模块周边，生产调试时可通过测试点快速检测各模块的供电电压与信号波形，大幅缩短故障排查时间。
