SS316L材质立式缓蚀剂储存储罐

　　这套立式缓蚀剂存储罐体在精细化工、冶金酸洗、油气集输及水处理药剂投加场景中使用较多，罐体主体选用SS316L低碳奥氏体不锈钢，针对含氯离子、弱酸性缓蚀介质具备更好的耐点蚀与晶间腐蚀能力，适合长期存放成膜型、吸附型缓蚀剂原液或稀释药液。现场布置时，罐体通过三根均布的型钢支腿架离地面，底部留出排净口与接管操作空间，支腿下端可配合预埋钢板或化学锚栓固定，安装边界需在罐周预留巡检通道，尤其正面直爬梯侧要留出上下操作与护笼展开空间，顶部平台护栏外沿也要避让车间管线、桥架和起吊设备。

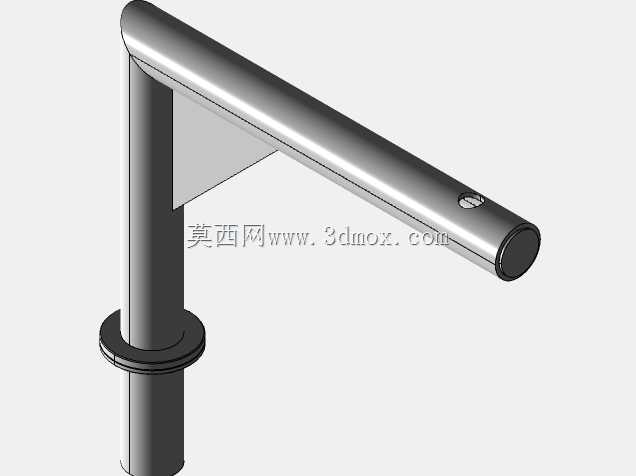

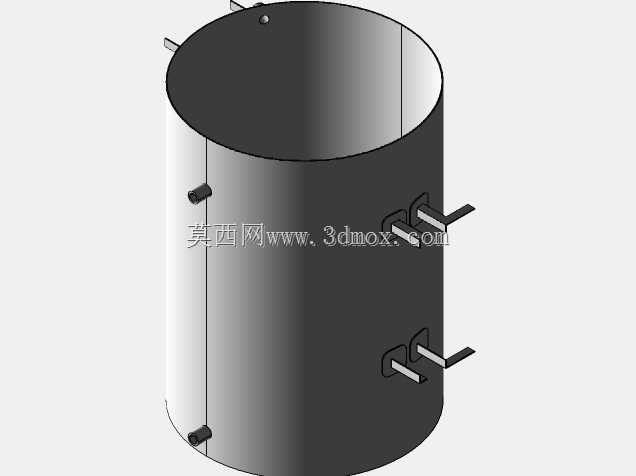

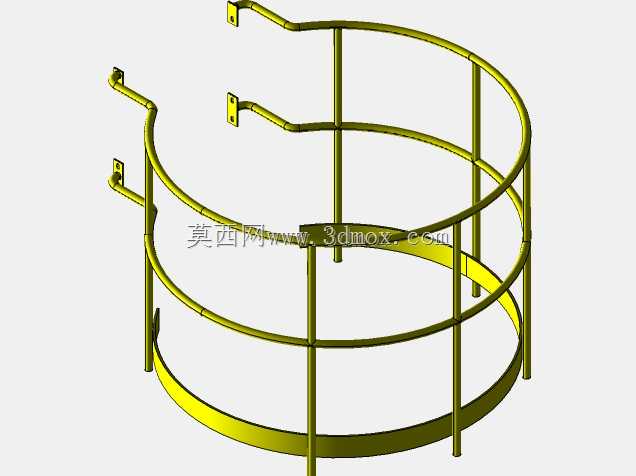

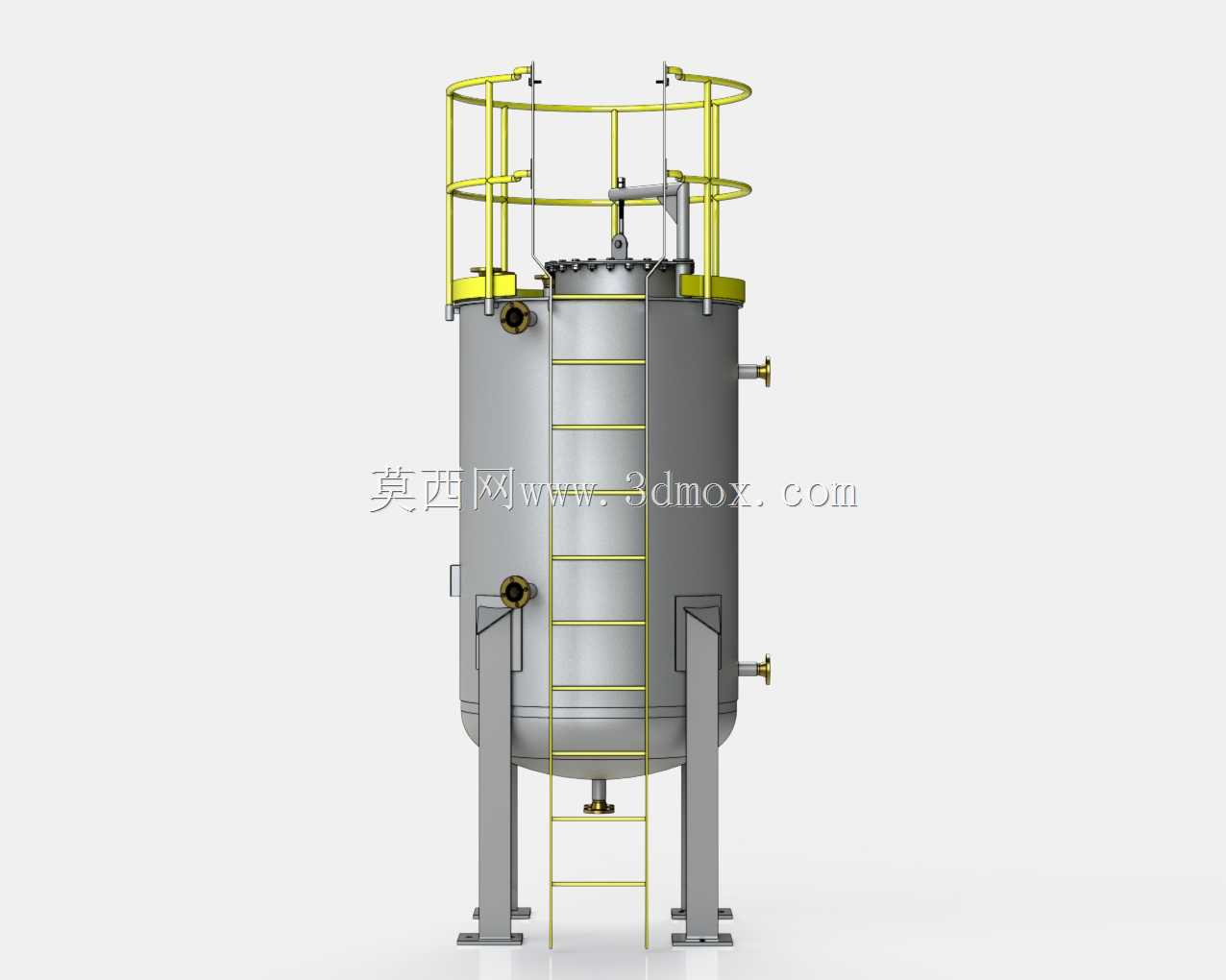

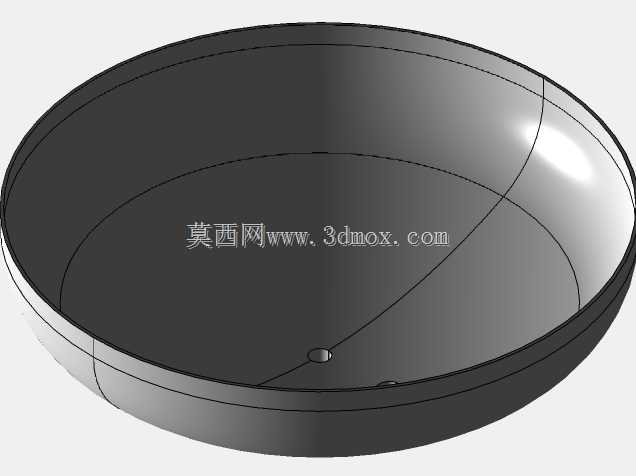

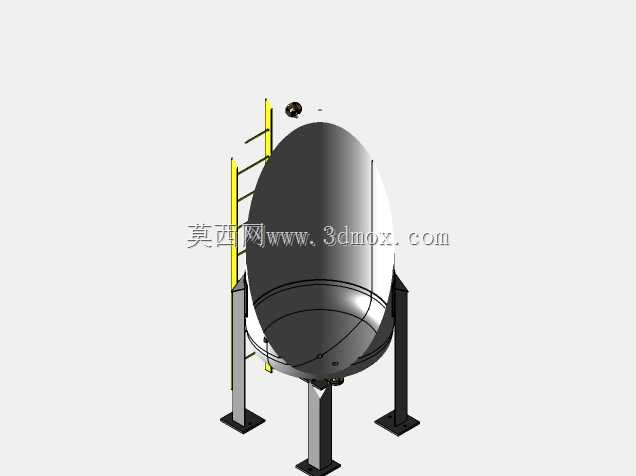

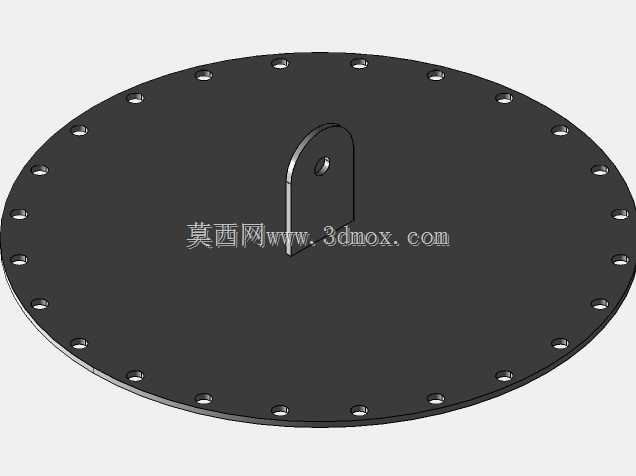

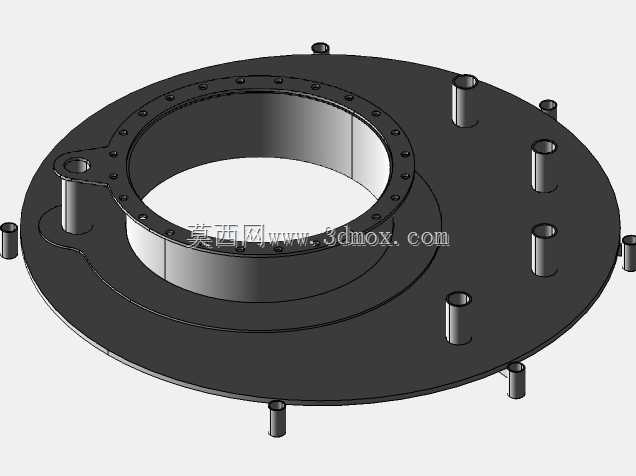

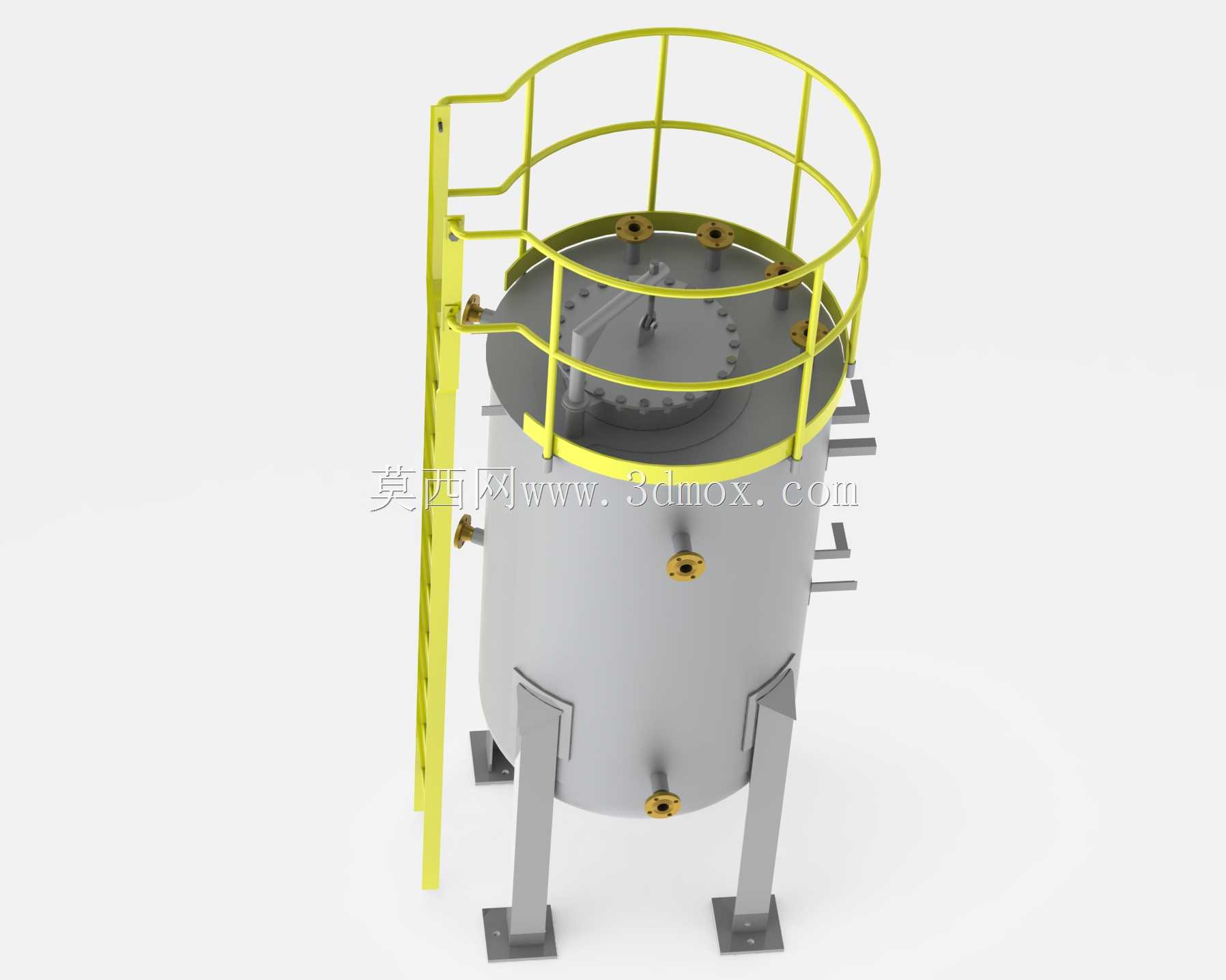

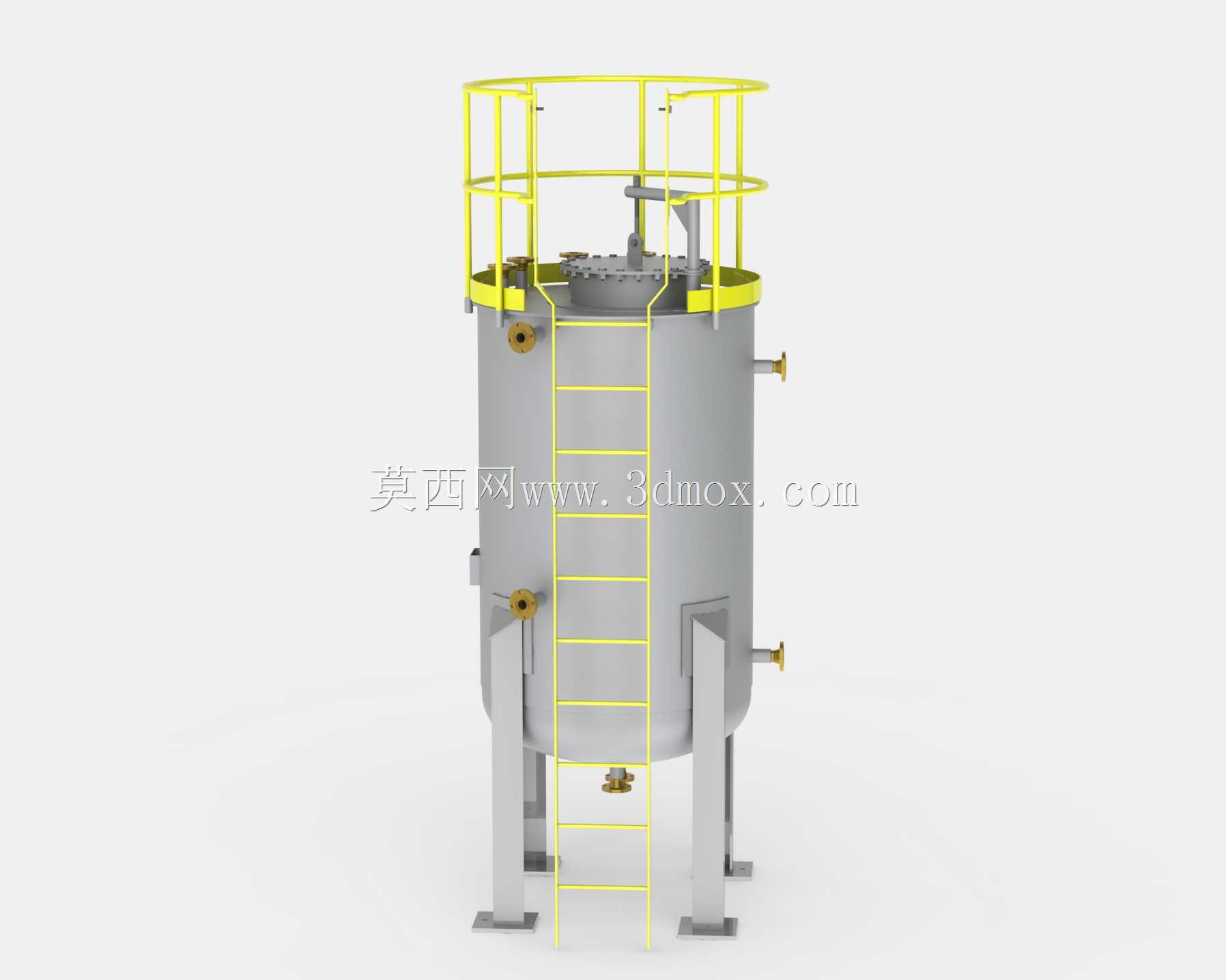

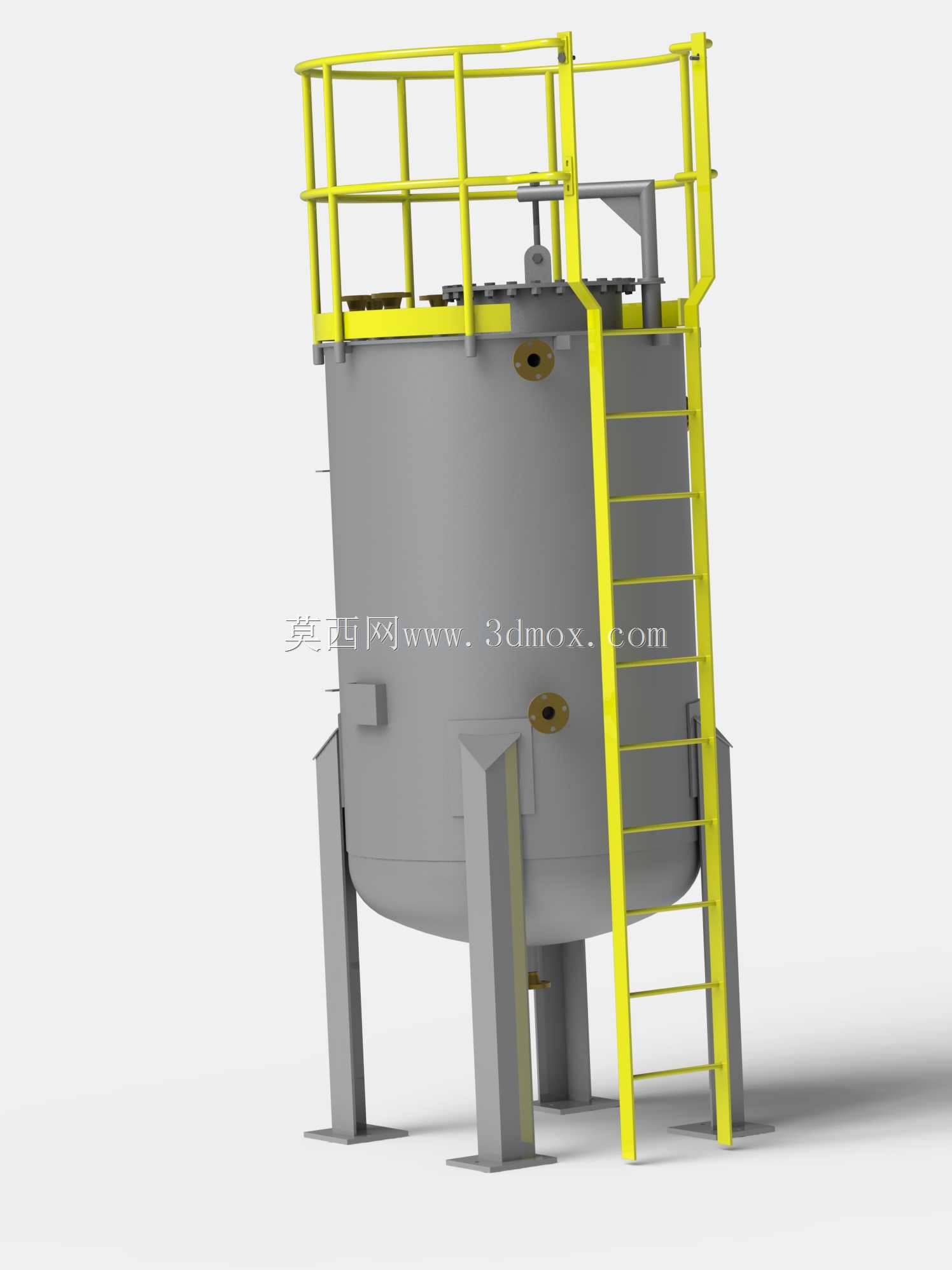

　　从结构思路看，筒体采用立式圆筒承压壳体，上、下封头与筒体焊接形成封闭储腔；侧壁布置多组侧向接管，分别承担进料、回流、液位检测、取样或循环接口，底部居中设置排放口，便于停机后排净残液和清洗置换。罐顶设置检修开口及配管接口，外围由方形平台和环形安全护栏包围，护栏立杆、横杆与踢脚挡板共同构成高位作业防护，方便人员开盖检查、核对液位和维护阀门。正面直爬梯从地面延伸至顶部平台，梯步间距均匀，侧面与筒壁保持固定连接，既控制爬梯晃动，也避免人员攀爬时紧贴保温层或管线。

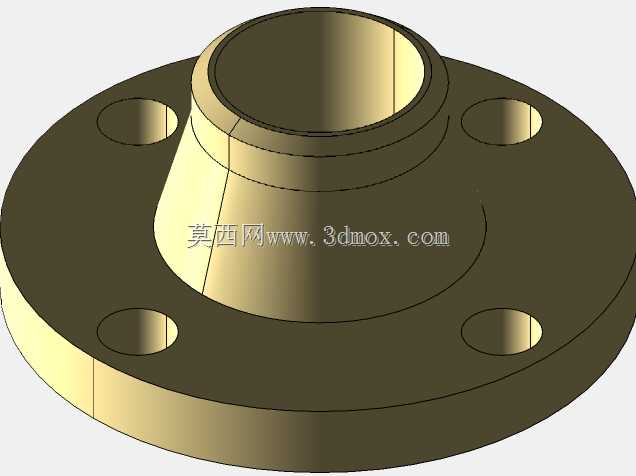

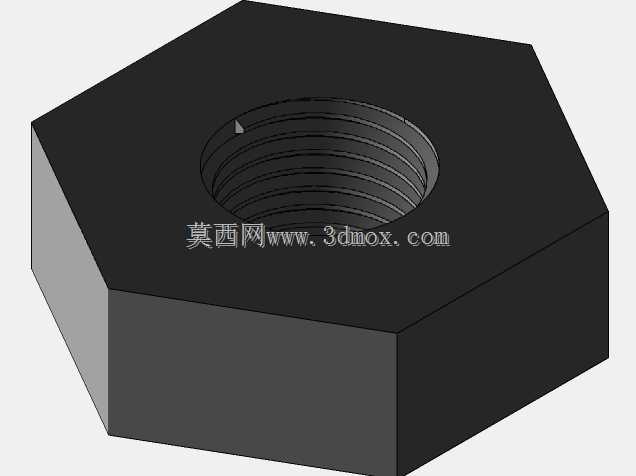

　　建模时需要重点控制筒体同心度、封头与筒体相贯线、支腿受力角度以及爬梯护笼的空间位置。接管法兰端面应保留足够扳手空间，侧向接口的高度要结合现场泵吸入条件、仪表安装高度和管道坡度确定；顶部护栏不能遮挡人盖开启轨迹，平台板下方支撑需与罐壁垫板合理对应，避免直接在薄壁壳体上形成应力集中。对于需要保温的工况，还可在筒体外轮廓预留保温层厚度，核对爬梯、护栏和接管与外护板之间的净距。

　　罐体运行时，缓蚀剂可通过计量泵从侧部或顶部管路注入，罐内介质经循环管路保持均质，液位计与取样口帮助操作人员确认储量和药液状态。底部排净结构用于检修、换剂和清洗，支腿抬高形式则减少地面积液对罐底的腐蚀。整体造型虽然以圆筒容器为核心，但平台、爬梯、护栏、接管和支腿之间的装配关系完整，适合在设备布置设计、化工撬装方案、储罐选型校核以及三维管路协同设计中作为结构参考。
