工业生产用辊式横切裁切设备结构

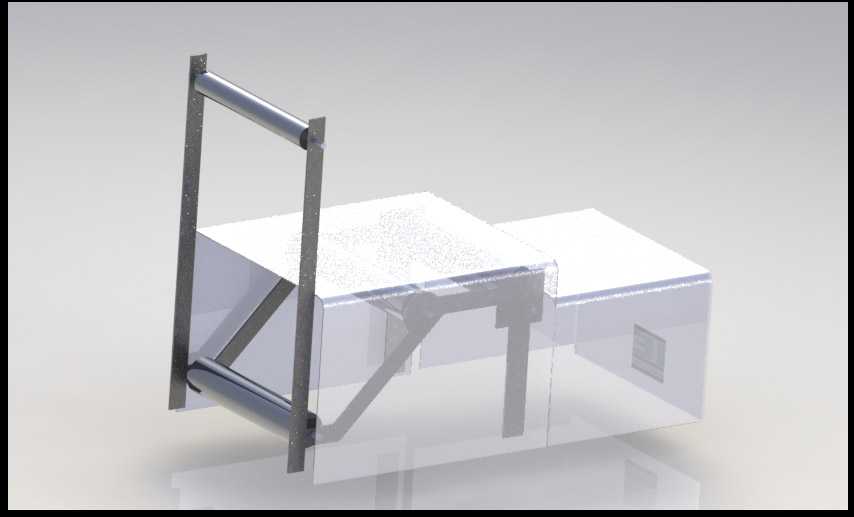

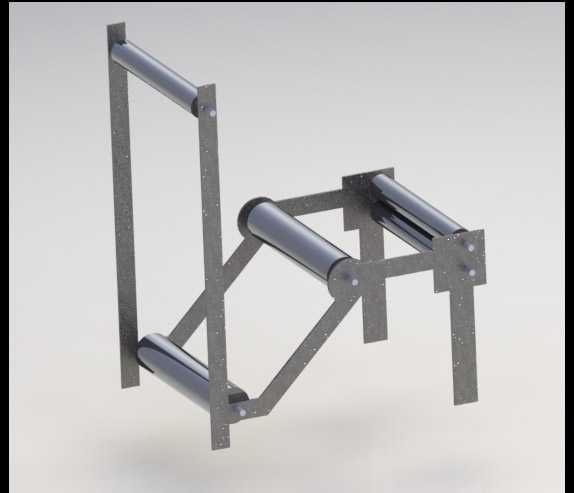

　　在卷材连续加工的生产场景中，这类横切结构是片材定长裁切环节的核心执行单元，常见于包装材料加工、薄金属带分切、纸品加工、柔性板材生产线的末端工位，承担将连续进给的卷材按照预设长度精准裁切成单片成品的功能，区别于飞剪、往复式裁切结构，该款采用双辊夹持送料配合固定式承托裁切台的布局，适配厚度区间0.2mm至6mm的柔性或半刚性片材加工，送料过程中上下辊的压紧力可通过侧边支架的调节结构适配不同材质的摩擦系数需求，避免送料打滑导致的裁切长度误差。从结构设计逻辑来看，整体采用开式C型机架布局，两根竖向方通作为主支撑立柱，上下两端分别固定送料辊的安装座，立柱与下方承托工作台之间采用斜向加强筋焊接连接，抵消裁切瞬间的冲击载荷带来的机架形变，

　　承托工作台分为进料导向区与裁切支撑区两个功能段，进料段做了15度的倒角导向处理，避免卷材进给过程中出现卡滞、刮擦材料表面的问题，裁切支撑区的台面平面度控制在0.1mm/㎡以内，保证裁切瞬间刀模与材料的贴合度，减少切口毛边、斜口等不良问题。安装边界层面，该结构整体占地长度约1200mm，宽度约700mm，竖向安装高度约1100mm，底部预留四个M16的地脚螺栓安装孔，可直接固定在生产线的型材机架或混凝土地面上，进料端的辊面高度与前序送料机构的出料面高度差需控制在±2mm以内，避免材料进给过程中出现弯折应力，出料端可直接衔接接料台或输送线，承接裁切完成的单片工件。功能特性上，双送料辊的表面做了滚花处理，针对光滑表面的塑料片材、

　　金属箔材可更换包胶辊面提升摩擦力，辊的两端采用带座深沟球轴承支撑，转动阻力小，长期运行磨损量低，主支撑立柱的内侧预留了裁切刀架的安装导轨槽位，可根据裁切需求适配滚刀、平刀、锯齿刀等不同刀具形式，无需改动主体机架结构即可完成不同工艺的切换。设计过程中重点考量了机架的抗振性能，斜撑的角度设置为45度，刚好将裁切瞬间的垂直冲击力分解为沿立柱轴向和斜撑轴向的载荷，避免焊接位置出现应力集中，工作台的台面采用加厚钢板磨平处理，长期承受裁切冲击不会出现凹陷变形，送料辊的安装座设置了腰型调节孔，可根据材料厚度调整上下辊的间隙，调节范围在0至10mm之间，覆盖绝大多数常规片材的加工需求。实际生产应用中，该结构可单独作为小型裁切工位使用，

　　也可集成到连续生产线中，配合送料伺服系统可实现定长裁切精度控制在±0.5mm以内，相比传统的悬臂式裁切结构，双侧立柱支撑的刚性更强，裁切过程中辊轴的挠度变形更小，加工宽幅材料时的裁切一致性更好，针对600mm以内宽幅的卷材加工适配性最优，日常维护仅需定期给轴承位置加注润滑脂，检查辊面的磨损情况即可，维护成本低，结构易加工，多数机加工车间均可完成零部件的加工与装配，无需特殊定制的非标加工件。
