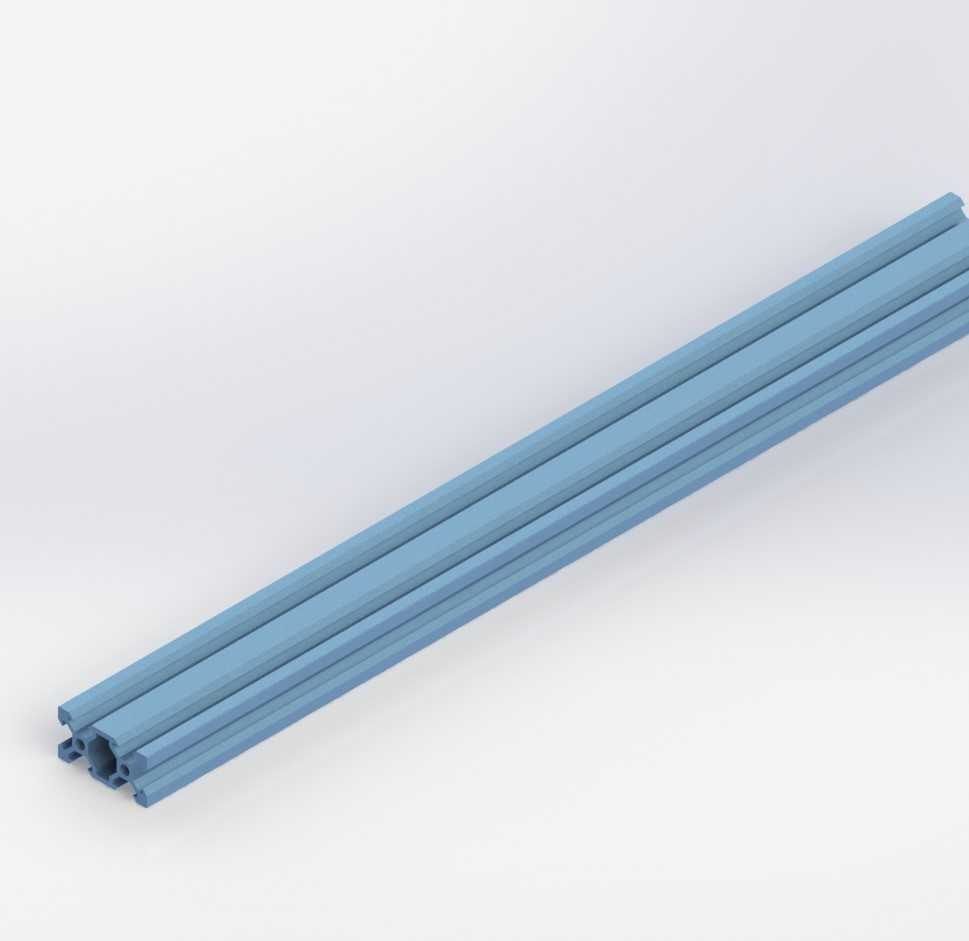

2040规格V型槽工业铝挤型材结构

　　在非标自动化设备的机架搭建、3D打印设备运动轴基座、小型输送线侧边导向结构的设计选型过程中，V型槽铝型材是出现频率极高的基础结构件，这款截面规格为20×40mm的V型槽挤压铝型材，就是针对轻载线性运动场景优化的专用型材品类。不同于普通平槽工业铝型材仅能完成框架拼接的单一功能，这款型材的V型槽结构可以直接配合V型滚轮实现无额外导轨的线性运动支撑，省去了单独安装外置直线导轨的加工与装配工序，在桌面级自动化设备、小型工装夹具台架的设计中，能大幅压缩整体装配周期，降低结构整体的物料成本。

　　从实际工程应用的场景来看，这类20系列V型铝型材最常出现在负载不超过15kg的短行程运动轴设计中，比如小型点胶设备的X轴横梁、标签剥离机构的滑动基座安装梁、桌面级分拣设备的物料滑台导向梁，也会被用来搭建检测设备的外围防护框架，利用V型槽嵌入透明亚克力板作为防护挡板，不需要额外加装压条就能完成板材固定，槽道的V型夹角可以直接卡住板材边缘，配合橡胶密封条就能实现防护结构的快速装配。在3D打印设备的结构设计中，这类型材更是核心的框架组成部分，利用V型槽直接安装带偏心轮的滚轮组件，就能实现打印头的Z轴升降导向，相比采用圆柱光轴导向的结构，铝型材自身的刚性更好，长时间使用不会出现光轴弯曲导致的运动精度偏差，同时型材的中空腔体可以直接走设备的供电与信号线缆，避免线缆外露造成的设备外观杂乱，也能减少运动过程中线缆被剐蹭的风险。

　　从产品的功能特性来看，这款挤压成型的铝型材采用6063-T5铝合金材质，经过阳极氧化表面处理后，表面硬度达到HV80以上，具备不错的耐磨性能，V型槽的成型精度控制在±0.2mm以内，槽道的直线度每米偏差不超过0.3mm，完全能满足轻载运动场景的导向精度要求。型材的截面除了两侧的V型导向槽之外，还预留了标准的T型槽道，可以直接装入M4/M5规格的T型螺母，用来安装传感器支架、拖链固定座、工件定位块等附属配件，不需要在型材上额外打孔攻丝，装配过程中可以灵活调整配件的安装位置，对于需要频繁改型的试验类工装设备来说，这种可灵活调整的结构特性能大幅缩短设备的改型周期。型材的壁厚设计为1.5mm，在保证单米重量控制在1.1kg左右的前提下，截面的惯性矩能满足1米跨距下负载10kg时绕度不超过0.5mm的刚性要求，对于大部分桌面级设备的框架搭建来说，这个刚性参数完全能覆盖使用需求，不会出现框架晃动导致的设备运行精度问题。

　　在设计思路上，这款2040V型槽铝型材充分考虑了模块化装配的需求，截面的槽口尺寸完全兼容20系列工业铝型材的通用配件，包括角码、端盖、脚轮安装座、合页连接座等标准件都可以直接通用，不需要单独开模制作专用连接配件。V型槽的夹角设计为90度，和市面上通用的V型滚轮轮缘角度完全匹配，滚轮在槽内滚动时的接触面积经过优化，既能保证滚动过程的顺畅性，又能减少接触应力集中导致的槽道磨损，正常使用工况下，槽道的使用寿命可以达到8000小时以上，完全能满足通用工业设备的使用周期要求。型材的端面设计为平整切面，可以直接安装端面连接板，实现多根型材的垂直拼接，拼接后的直角精度能控制在±0.1度以内，不需要额外的校准工序就能保证框架的整体方正度。

　　从外形尺寸与安装边界来看，这款型材的截面宽度为40mm，厚度为20mm，单根标准下料长度为100mm，当然实际使用中可以根据设计需求任意裁切长度，裁切时推荐使用铝合金专用锯片，保证切面的平整度，避免切面变形导致端盖无法安装。安装过程中需要注意，当型材作为运动导向轴使用时，拼接的两根型材对接处需要打磨平整，保证V型槽的对接处没有台阶，否则滚轮经过对接位置时会出现卡顿，影响运动的平顺性。如果需要在型材上安装重载配件，要避免在V型槽的受力面上直接打孔，应该利用型材背面的T型槽安装T型螺母来固定配件，防止破坏V型槽的导向面导致导向精度下降。在框架拼接时，采用内置角码连接的方式比外置角码的连接刚性更好，同时外观更加整洁，连接螺栓的推荐锁紧扭矩为8N·m，避免扭矩过大导致型材的槽道变形，影响后续配件的装入。在搭配V型滚轮使用时，偏心轮的偏心量调整要适中，保证滚轮和V型槽之间没有明显间隙，同时转动滚轮时没有卡滞感，过紧的配合会增大运动阻力，加快滚轮和槽道的磨损，过松则会导致运动过程中出现间隙，影响运动精度。

　　在实际的选型过程中，很多工程师容易混淆2040V型槽和普通2040平槽铝型材的区别，两者的截面外形尺寸一致，但是V型槽型材的两侧槽道为V型结构，无法直接装入普通平槽的封条和板材，选型时需要根据实际的使用场景确认槽型，避免采购错误导致装配延误。另外，这类铝型材的阳极氧化层厚度一般在8-12μm，具备基础的防锈能力，如果是在潮湿或者有腐蚀性介质的使用场景中，需要选择表面做硬质氧化或者喷塑处理的型材，提升型材的耐腐蚀能力，延长设备的使用寿命。在做线缆布线时，型材中空腔体内的线缆要做好绝缘处理，避免线缆绝缘层破损和铝型材接触导致设备漏电，必要时可以在腔体内穿入尼龙护线套，保护线缆外皮不被型材的内壁毛刺划破。
