金属材质传感器安装固定基座结构设计

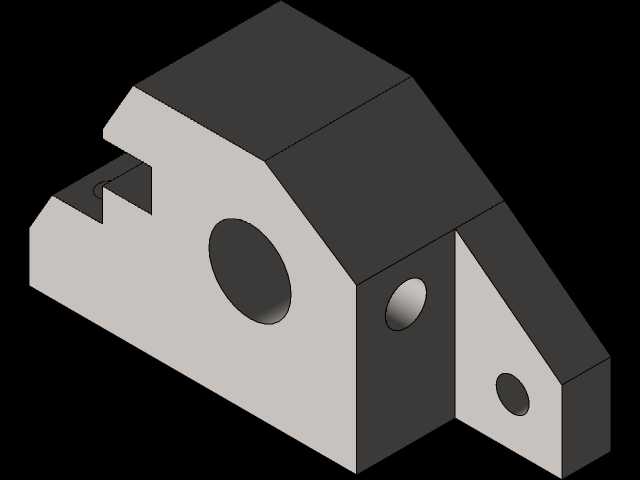

　　在工业传感检测类设备的装配场景中，这类金属固定基座是传感单元精准就位的核心承载构件，多数应用在自动化产线的位置检测、位移反馈工位，也会配套在精密检测仪器的传感模块安装环节，承担定位、承载、防护传感元件的作用，避免传感单元在设备运行过程中受振动、外力偏移出现检测数据偏差。从结构设计逻辑来看，这个基座整体采用一体化铣削成型的结构，没有多余的拼接焊缝，从根源上减少了装配累积误差，也能提升整体结构的抗振性能，适配车间内连续运行的设备工况。基座主体的大直径通孔是核心的传感元件安装位，孔壁做了高光洁度处理，能保证传感元件装入后同轴度偏差控制在极小范围内，避免传感光路或者检测触头出现偏斜；侧面的小型通孔是走线或者辅助定位销的安装位，

　　方便传感单元的线缆排布，也能通过定位销实现基座在设备机架上的快速对位，减少现场安装的调校时间。基座前端的两个沉头安装孔，是用来将整个基座锁紧在设备安装板上的结构，沉头设计可以让锁紧螺栓的头部完全没入基座平面，不会突出表面干涉周边其他运动构件的运行路径，这部分的孔位间距是按照常规工业传感安装的通用孔距设计的，能适配多数同规格接近式、光电式传感单元的安装需求。基座的外形做了多面切角处理，并非规则方块结构，一方面是为了避让设备安装位周边的已有构件，比如相邻的导轨滑块、管线接头等，避免安装时出现空间干涉，另一方面也能减少基座整体的重量，在满足结构强度的前提下降低材料消耗，同时切角后的结构也更方便cnc加工时的走刀，减少不必要的铣削行程，

　　提升加工效率。从安装边界来看，基座的底部安装面是整面精磨的平面，平面度控制在较高精度等级，和设备安装板贴合后不会出现翘曲，保证安装后的垂直度；基座的整体外轮廓尺寸紧凑，不会占用过多的安装空间，适合在设备内部排布紧凑的工位使用，比如机床的刀库位置检测工位、自动化输送线的工件到位检测工位，都能通过这个基座实现传感单元的稳定固定。设计过程中需要重点考量的是安装孔位的位置度公差，尤其是传感元件安装孔和底部安装面的垂直度，直接决定了传感单元的检测精度，如果孔位偏斜，哪怕是零点几毫米的偏差，都可能导致传感单元的检测距离不足或者检测位置偏移，出现漏检、误检的问题。另外基座的边角都做了小倒角处理，避免加工和安装过程中锋利的边角划伤操作人员，

　　也能减少应力集中，避免基座在受持续振动的情况下出现边角开裂的问题。这类基座一般采用高强度钢材或者铝合金加工，根据使用场景的载荷需求选择材质，重载、高振动工况下选用钢材做表面发黑处理，提升防锈和耐磨性能，轻载、需要减重的场景下选用铝合金做阳极氧化处理，兼顾重量和耐腐蚀性能。在实际装配时，先通过侧面的定位销将基座预固定在设备机架的对应位置，调整好传感单元的检测距离和角度后，再锁紧前端沉头孔内的螺栓，最后将传感单元装入主通孔，锁紧侧面的紧定螺钉完成固定，整个装配流程不需要复杂的专用工装，现场维护更换也十分便捷，只需要松开紧定螺钉就能快速替换传感元件，不需要整体拆卸基座，大幅减少设备的停机维护时间。
