双孔连接吊耳式金属连接板结构设计

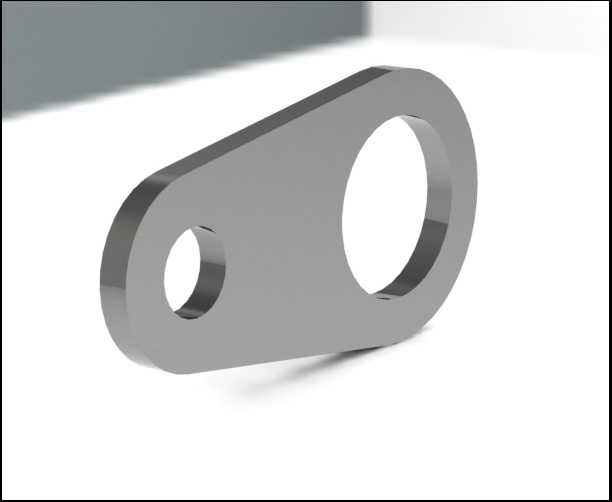

　　这类带大小双孔的长条形金属连接件，在工业装配场景里的应用覆盖范围极广，从轻型输送线的张紧结构挂载、小型工装夹具的定位连杆，到户外小型设备的安装固定吊点、非标自动化设备的辅助支撑连接，都能见到同结构零件的身影。不同于标准件库内的平垫片或者单孔吊环，该零件采用非对称的双孔布局，大孔端通常作为主连接位，适配更大直径的铰接销轴或者紧固螺栓，承担主要的载荷传递作用，小孔端则作为辅助定位或者次级连接位，可用于穿装小规格螺栓、锁止销，或是连接拉索、弹簧等弹性张紧元件，两个孔位的中心距经过匹配场景的受力核算，既避免孔距过近导致的连接应力集中，也不会因孔距过大造成安装空间浪费、零件刚性冗余不足的问题。

　　从结构设计的角度看，零件整体采用等厚度的金属板材加工成型，外形轮廓做了全周圆角过渡处理，没有尖锐的棱角，一方面是避免装配过程中划伤操作人员或者配套的线缆、密封件，另一方面也能消除板材切割后的应力集中点，提升零件在交变载荷下的抗疲劳性能。大孔的内孔边缘做了轻微的倒角处理，既方便销轴或者螺栓的穿装导入，也能去除孔口的加工毛刺，避免装配时毛刺脱落进入配合面造成卡滞或者磨损；小孔的加工精度略高于大孔，因为多数场景下小孔承担定位功能，更小的尺寸公差能保证装配后的位置精度，减少连接副的窜动量。零件的两个端面分别对应大小孔做了圆弧收边，大孔端的外圆弧与大孔保持同心，让孔壁到外边缘的壁厚均匀一致，避免局部壁厚过薄导致受力时发生变形，小孔端的外圆弧半径更小，适配狭窄安装空间内的布局需求，不会和周边的其他结构件发生干涉。

　　在实际选型应用时，首先要核对两个孔的中心距是否匹配安装点位的间距要求，其次要确认零件的整体厚度是否满足载荷下的刚性需求——如果用于静态的固定吊点，厚度可根据额定载荷的剪切应力核算值选取，如果用于频繁动作的铰接连杆场景，除了剪切强度外还要核算孔壁的挤压应力，必要时可在孔内加装衬套来提升耐磨性能。安装边界上，该零件的扁平结构决定了它适合在平面布局的连接场景使用，安装时要保证两个孔的轴线与连接面垂直，避免斜向安装导致螺栓承受附加的弯曲应力，大孔端如果作为铰接使用，要保证销轴的长度足够穿过两侧的安装支座，并且加装开口销或者轴端挡圈做轴向限位，防止工作过程中销轴脱出；小孔端如果用于连接张紧元件，要注意拉力方向尽量沿零件的长度方向，避免侧向受力导致零件发生弯曲变形。

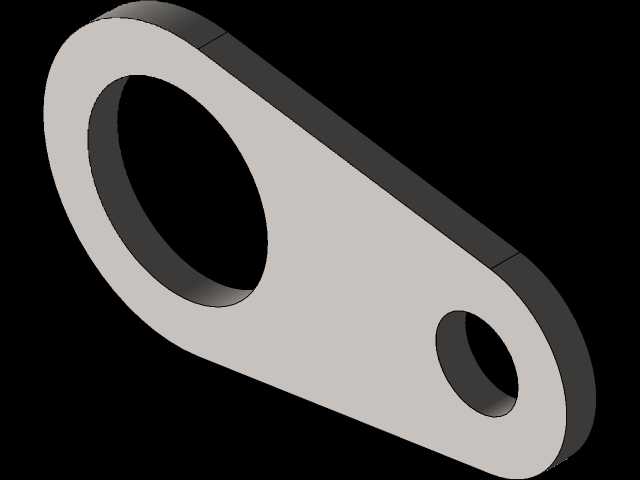

　　建模过程中，这类零件的特征逻辑非常清晰，首先绘制长条形的外形轮廓草图，标注好总长、大小孔中心距、两端圆弧半径、两侧直边的平行度公差，随后拉伸生成基础实体，再分别切除大小两个安装孔，最后对所有锐边做倒圆角或者倒角处理即可。需要注意的是，孔位的位置度公差要根据实际使用场景设定，如果是用于定位的连接场景，两个孔的位置度公差要控制在0.1mm以内，如果仅做承载连接，位置度公差可适当放宽到0.3mm，在保证使用性能的前提下降低加工成本。零件的材质通常选用普通碳素结构钢即可满足多数场景需求，如果是在腐蚀环境下使用，可更换为不锈钢材质或者做表面镀锌、喷塑处理，提升防锈能力。
