简易直齿齿条齿轮啮合传动结构

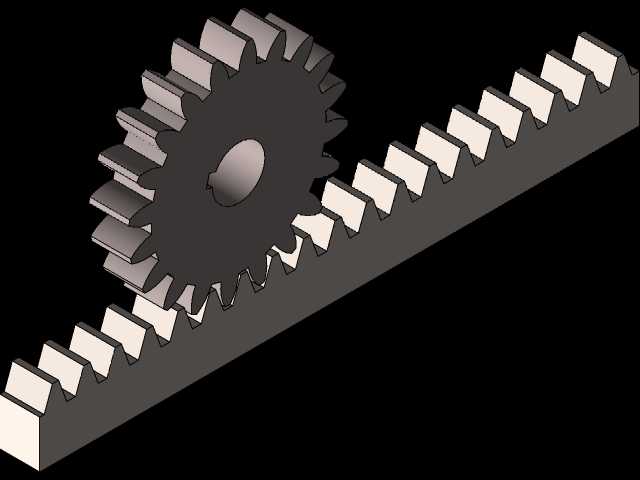

　　这套齿条齿轮啮合结构，是机械传动领域应用极广的运动转换单元，核心功能是将齿轮的回转运动与齿条的直线往复运动做双向转换，在各类需要精准直线位移、定比传动的工位中都能见到这类结构的身影。从结构设计逻辑来看，这套结构采用标准渐开线直齿齿形，齿轮为盘状直齿圆柱齿轮，中心设置通孔用于与传动轴配合安装，孔壁可根据实际载荷需求设计键槽、顶丝孔等防转结构，保证扭矩传递过程中齿轮与轴不发生相对滑移。齿条为长条形直齿结构，齿形参数与齿轮完全匹配，保证啮合过程中齿面接触均匀，无卡滞、干涉问题。

　　从实际应用场景出发，这类结构常出现在机床的进给传动工位、自动化生产线的物料推送机构、升降设备的位移驱动单元、精密检测设备的直线调距模组中，相比丝杠传动、同步带传动，齿轮齿条传动的行程不受单个零件长度限制，可通过多段齿条拼接实现超长行程的直线传动，同时传动刚性更强，能承受更大的轴向载荷，适合中高速、重载的直线传动工况。设计过程中首先要确定模数参数，根据传递扭矩、运行速度、载荷性质选定适配的模数，再根据传动比、所需直线运动速度确定齿轮齿数，齿轮的齿顶圆、齿根圆、分度圆参数严格遵循渐开线圆柱齿轮标准，齿侧间隙根据使用工况调整，精密传动场景下采用小间隙配合，普通传动场景可适当放大间隙补偿安装误差与热胀冷缩量。

　　安装边界方面，齿轮的安装需要保证其轴线与齿条的长度方向、齿面基准面保持严格平行，齿轮的分度圆切线需与齿条的分度线完全重合，否则会出现啮合间隙不均、齿面偏磨、传动噪音大甚至卡齿的问题。齿条的安装基准面需要做平面度处理，多段拼接时要保证对接处的齿距误差控制在公差范围内，避免运行到拼接位置时出现冲击。齿轮中心的安装孔公差根据配合的轴径选定，一般采用过渡配合或者小间隙配合，方便装配同时保证同轴度。

　　从功能特性来看，这套结构的传动效率较高，正常润滑条件下传动效率可达九成以上，正反向传动空程小，配合导向结构使用时可实现较高的重复定位精度。直齿结构的加工工艺成熟，滚齿、插齿、铣削都能完成齿形加工，制造成本相比斜齿、人字齿结构更低，装配调试难度也更小，适合大部分常规传动场景使用。设计时还需要考虑润滑结构的预留，可在齿轮侧加装润滑脂涂覆装置，或者在齿条齿面预留润滑槽，降低齿面磨损，延长结构使用寿命。另外要根据使用环境考虑防尘防护，多粉尘工况下需要加装防护罩，避免碎屑进入齿面造成齿面压伤、卡滞。

　　实际选型应用时，需要核算齿轮的齿根弯曲强度与齿面接触强度，根据额定载荷、冲击系数确定模数与齿宽，齿条的截面尺寸需要满足安装刚性要求，避免受力后出现弯曲变形影响啮合精度。齿轮的支撑轴承需要承受径向载荷，根据载荷大小选定深沟球轴承或者圆锥滚子轴承，保证齿轮运行过程中无径向窜动。
