内啮合直齿轮组传动结构设计

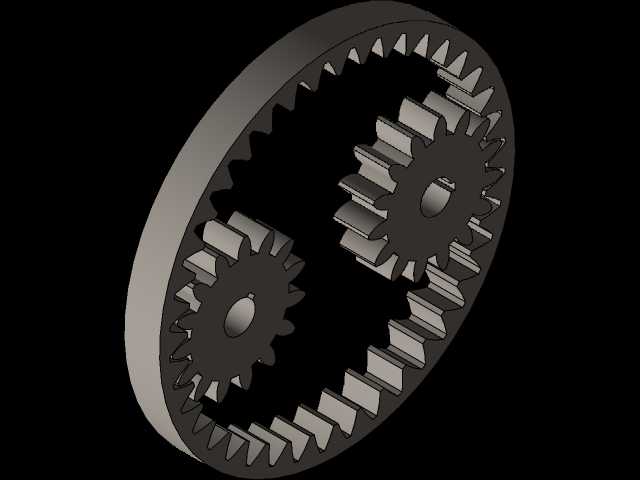

　　这套内直齿轮总成结构，核心采用内齿圈搭配两个对称布置外直齿轮的啮合形式，属于典型的少齿差行星传动基础构型，在小型减速单元、精密传动模组、仪器仪表传动链中应用十分广泛。不同于常规外啮合齿轮组的平行轴外接触传动，内啮合结构的外齿轮嵌入内齿圈内部完成啮合，啮合过程中轮齿接触弧长更长，重合度系数更高，同等模数、齿宽参数下能传递更大扭矩，同时传动过程的啮合冲击更小，运行平稳性更优，很适合对传动噪音、回程间隙有较高要求的小型精密设备场景。

　　从实际应用场景来看，这类内齿轮组件常作为小型行星减速模块的核心传动单元，用在实验室小型传动试验台、精密仪器进给机构、小型自动化设备的动力传输环节，也可作为教学演示模型用于机械原理课程的齿轮传动章节演示，帮助学习者直观理解内啮合齿轮的运动关系、传动比计算逻辑。两个外齿轮对称布置在内齿圈的内部啮合区域，既可以作为行星轮围绕中心太阳轮公转同时自转，也可根据设计需求固定其中一个齿轮作为定轴传动的惰轮使用，适配不同传动比、不同输出转向的设计需求，结构拓展性较强。

　　设计层面上，这套齿轮组全部采用标准直齿渐开线齿形，齿形角取通用的20°标准值，齿顶高系数、顶隙系数均符合通用齿轮设计规范，加工适配性强，无需定制特殊刀具即可完成滚齿、插齿加工。内齿圈的齿向采用直齿设计，没有螺旋角带来的轴向力，支撑轴承无需承受额外轴向载荷，可选用深沟球轴承这类低成本通用支撑件，降低整体结构的物料成本与装配复杂度。两个外齿轮的齿数、模数、压力角参数完全一致，安装时相对于内齿圈中心呈180°对称布置，能够抵消部分啮合过程中的径向力，减少内齿圈支撑位置的受力波动，提升整体传动结构的运行稳定性，延长支撑部件的使用寿命。

　　外形与安装边界方面，内齿圈的外圆为光滑圆柱面，可直接通过过渡配合压装入设备的壳体安装孔内，也可根据安装需求在外圆加工定位销孔、键槽实现周向固定，安装适配方式灵活。两个外齿轮的中心位置设计有标准通孔，可与传动轴通过平键、过盈配合或者涨紧套的方式连接，轴孔的尺寸公差按照基孔制间隙配合设计，能够适配常规公差等级的传动轴，装配时无需额外修配即可完成组装。齿宽尺寸经过匹配设计，内齿圈齿宽略大于两个外齿轮的齿宽，能够允许装配时存在少量轴向位置偏差，避免因装配误差导致轮齿啮合宽度不足，降低传动承载能力。

　　实际装配调试过程中，这类内啮合齿轮组需要重点控制内齿圈与外齿轮的中心距偏差，中心距偏差过大会导致啮合侧隙过大，传动回程误差增加，中心距过小则会出现轮齿卡滞、啮合过紧导致的运转阻力过大、磨损加剧问题。同时要保证两个外齿轮的安装轴与内齿圈的轴线平行度，避免出现轮齿偏载，导致局部齿面应力集中，出现断齿、点蚀等失效问题。齿面的粗糙度需要控制在合理范围内，齿面过于粗糙会增加啮合过程的摩擦损耗，降低传动效率，还会加剧运行噪音；齿面光滑度过高则会不利于润滑油膜的形成，长期运行容易出现齿面胶合失效。润滑方式可根据运行转速选择脂润滑或者稀油润滑，转速低于1000rpm的工况下采用锂基脂润滑即可满足使用需求，维护周期更长，高转速工况则需要搭配壳体密封结构采用稀油飞溅润滑，保证啮合区域的充分润滑与散热。

　　这套结构的传动比计算逻辑清晰，当固定内齿圈时，两个外齿轮作为行星轮围绕中心转动可获得较大的减速比，结构整体体积远小于同等传动比的外啮合定轴齿轮组，能够有效缩减设备的整体安装空间，符合小型化精密设备的结构设计趋势。轮齿的受力方向在啮合过程中始终沿啮合线方向，径向分力较小，对支撑结构的刚度要求更低，可采用铝合金这类轻质材料加工内齿圈与齿轮本体，进一步降低结构整体重量，适配便携式设备、轻量化仪器的设计需求。
