钢管桁架式封闭赛车车架结构设计

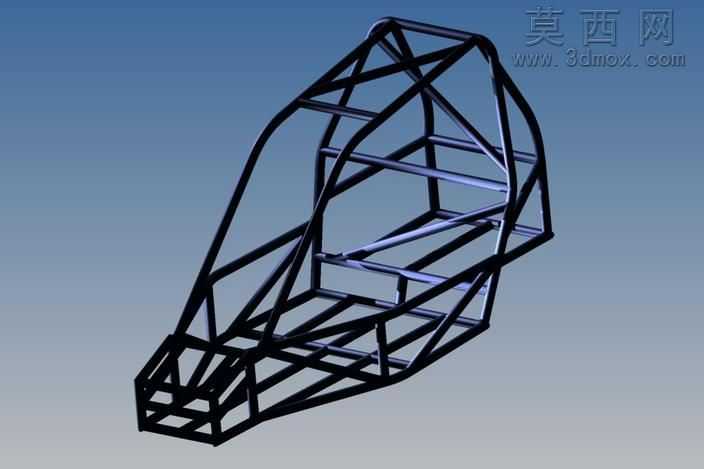

本作品为钢管桁架结构的封闭赛车车架三维模型，建模阶段采用Autodesk Inventor软件完成全参数化设计，所有管材的规格、连接节点位置、弯折角度均设置可编辑参数，方便后续根据赛事规则、动力总成安装尺寸进行快速调整，大幅提升设计迭代效率。建模过程中严格遵循赛车车架的力学设计逻辑，先通过草绘绘制车架的整体轮廓基准线，确定前后悬安装点、驾驶舱人机边界、动力舱预留空间、防滚结构的强制尺寸要求，再沿基准线生成不同管径的钢管实体，对管材相交的节点做布尔合并处理，还原真实焊接后的连接形态，避免出现结构干涉与装配间隙问题。渲染阶段采用哑光黑金属材质模拟冷拔无缝钢管的表面质感，搭配渐变灰蓝背景突出车架的空间结构层次，通过三点布光方案在管材表面形成均匀的明暗过渡，清晰展现每一段桁架的走向与交叉连接关系，无需额外标注即可直观识别车架的空间布局。从结构设计来看，该车架采用空间桁架受力体系，前部设置逐级溃缩的吸能区结构，通过多段斜向钢管分散正面碰撞的冲击力；中部驾驶舱区域采用高刚性封闭环设计，主防滚环、前防滚环、侧边防撞梁通过横向、斜向支撑管连接成整体，满足赛事安全规范中对驾驶舱生存空间的刚度要求；后部预留发动机、变速器、后悬架的安装支座定位点，通过密集的斜撑管强化动力总成安装区域的局部刚度，避免动力输出过程中出现车架共振变形。设计思路上，该模型以轻量化与高刚性平衡为核心目标，在满足碰撞安全、安装精度要求的前提下，尽可能优化管材排布路径，去除非受力区域的冗余管材，降低车架整体自重；同时兼顾零部件装配的工艺性，所有管材的连接节点均预留足够的焊接操作空间，避免出现隐蔽焊缝无法加工的问题，驾驶舱区域的轮廓尺寸充分考虑了驾驶员佩戴头盔后的坐姿空间、方向盘与踏板的操作行程，确保人机工程合理性，可直接用于大学生方程式赛车、业余场地赛车的车架设计参考与结构仿真分析基础模型。
