越野车辆钢管式车架框架结构设计

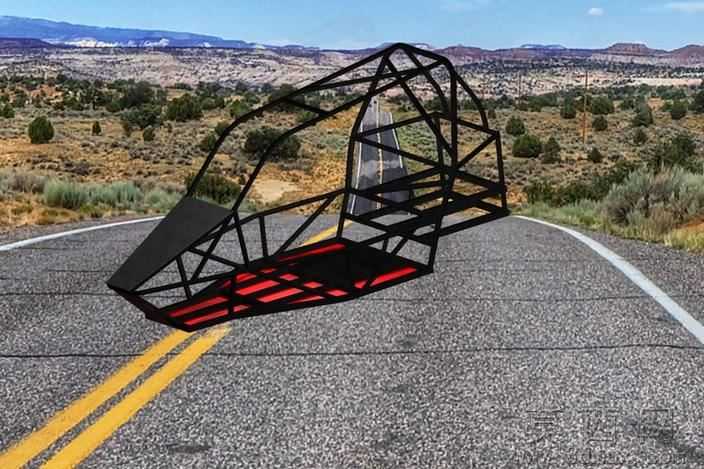

本作品为越野车辆核心承载钢管车架的三维建模设计，建模过程依托三维参数化设计软件完成，全程遵循越野车辆非铺装路面行驶的高强度承载需求开展结构设计。建模阶段先完成整车轴距、轮距、驾驶舱布局、动力总成安装位的基准参数搭建，以空间线框勾勒车架整体轮廓，精准对齐前悬安装点、后悬固定位、驾驶舱人机工程边界、前部防撞结构延伸段的空间坐标，确保各安装点位的位置公差控制在设计要求范围内。管材建模采用等壁厚圆形钢管的参数化特征生成，针对不同受力区域匹配对应管径与壁厚的管材规格，主纵梁、主横梁采用大管径高强度管材承载整车核心载荷，侧边防撞结构、顶部防滚支撑结构采用适配管径的管材做环形闭合设计，所有管材衔接处做相贯线精准裁切处理，保证焊接接触面完全贴合，避免出现结构应力集中的衔接死角。材质配置阶段为车架主体赋予哑光黑高强度合金钢材质，还原管材表面的细微磨砂金属质感，驾驶舱底部承托区域赋予高饱和度红黑拼接的防滑耐磨板材材质，通过材质区分清晰呈现车架不同区域的功能划分；渲染环节采用户外荒漠公路的写实环境作为场景基底，匹配自然日光的光照角度与光线强度，添加适度的环境反射效果，让金属管材的光影过渡自然真实，清晰展现车架的空间结构层次与各杆件的衔接关系。结构设计上重点强化车架的抗扭性能与碰撞防护能力，前部采用楔形收窄的防撞结构设计，可在正面碰撞时引导冲击力沿主纵梁向后分散，侧围采用多组斜向支撑管材形成三角形稳定结构，大幅提升车架在越野路面受侧向冲击时的结构强度，顶部防滚架采用环形闭合结构搭配多道横向加强筋，满足车辆翻滚时的乘员舱防护要求，底部设置多道横向横梁预留动力总成、油箱、悬挂系统的安装接口，所有安装点位均做局部加强处理，适配越野工况下的持续交变载荷。整体建模过程严格遵循实车制造的工艺逻辑，所有管材的弯曲半径、衔接角度均符合实际弯管、焊接加工的工艺要求，无无法落地的理想化结构设计，完整还原了越野钢管车架的空间结构与受力设计逻辑，可用于越野车辆改装设计参考、车架结构力学仿真分析、整车装配干涉校验等场景。
