抛光钛合金通风式制动阀瓣三维设计

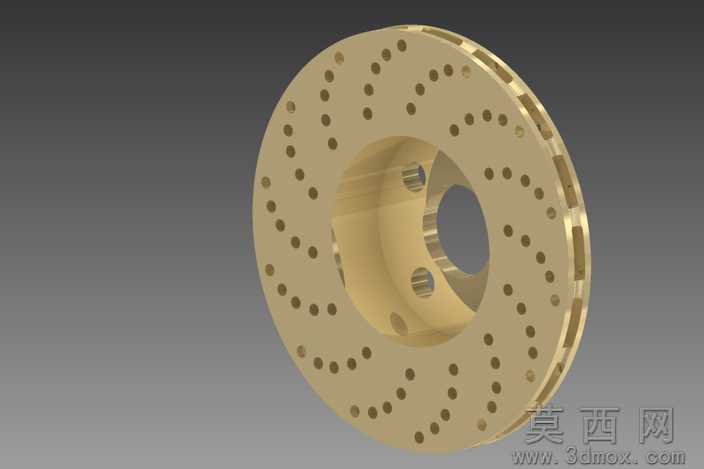

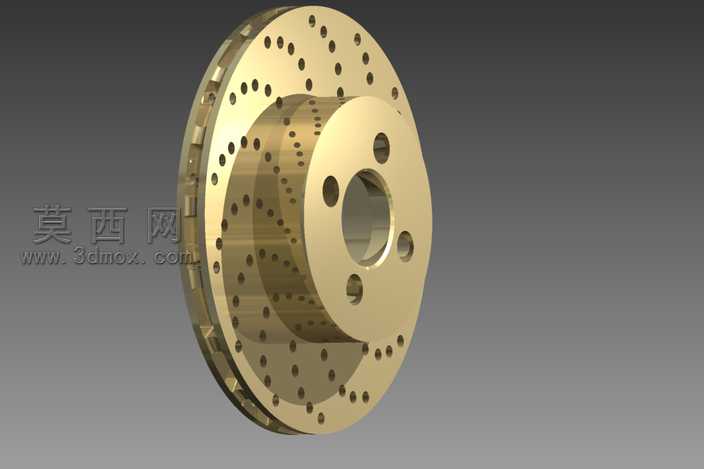

本作品为通风式制动阀瓣的三维参数化设计模型，采用Autodesk Inventor完成全参数化建模与渲染工作，整体还原了高性能制动构件的完整结构细节。建模阶段首先以旋转凸台命令构建阀瓣的基础回转基体，精准控制中心安装孔的孔径、安装端面的平面度公差，以及中心轴孔与安装法兰的同轴度约束，保证后续装配环节的适配性。在通风散热结构的设计上，采用环形阵列命令完成两层交错排布的通风孔与散热凹坑的建模，外层大尺寸通风孔沿阀瓣外圆周向均匀排布，内层小孔沿安装法兰周边分布，两层孔道形成贯通的空气流道，可在制动工况下引导气流快速带走摩擦产生的热量，避免热衰退现象影响制动性能。模型边缘的安装卡槽采用拉伸切除与圆周阵列结合的方式制作，精准还原卡槽的倒角、定位凸台的尺寸细节，保证阀瓣与对应安装基座的卡接定位精度。材质设置阶段选用抛光钛合金材质，调整材质的反射率、粗糙度与金属光泽参数，还原钛合金经抛光处理后的暖金色金属质感，同时对孔道内壁、安装端面等非摩擦面设置细微的磨砂质感差异，区分不同加工面的工艺特征，渲染阶段采用三点布光方案，主光源突出金属材质的高光反射，辅助光源勾勒阀瓣的轮廓层次，环境光补充暗部细节，完整呈现构件的结构层次感与材质表现力。设计过程中重点考量了制动构件的散热需求与结构强度平衡，通过多孔排布在降低构件整体重量的同时，保证阀瓣的结构刚性，避免高速制动工况下的结构形变，所有孔位的排布均经过受力路径优化，避开应力集中区域，提升构件的疲劳使用寿命，整体模型尺寸参数符合常规制动阀瓣的通用规格，可直接用于后续的工程分析、装配验证与加工参考。
