带金属支架的万向滚轮组件结构设计

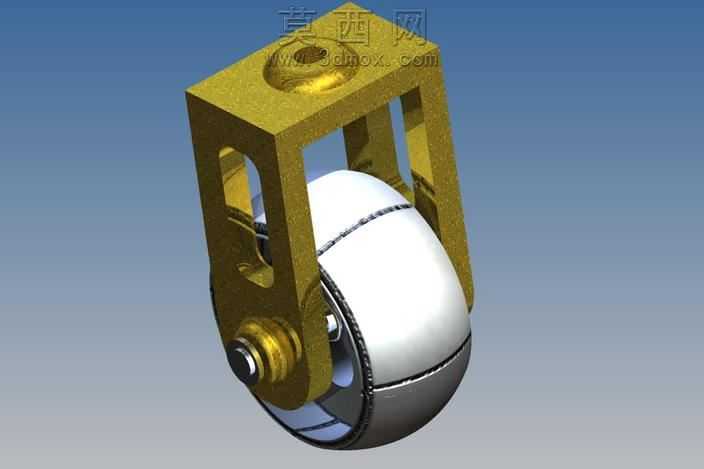

本作品为一款带一体式金属安装支架的万向滚轮组件三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先分别完成各独立零件的参数化建模，再按照实际装配约束关系完成整体组件的拼接与干涉校验。从结构设计来看，上方的安装支架采用框型镂空结构设计，主体为黄铜质感的金属材质，支架顶部开设圆形安装沉孔，用于与外部设备的安装基座进行螺栓固定，支架两侧对称开设长条形调节槽与轴孔，用于安装轮轴并实现滚轮的转动自由度约束，支架边角处做了圆角过渡处理，既避免应力集中问题，也提升了整体外观的精致度。滚轮部分采用分体式结构设计，外层为白色高耐磨工程塑料材质的轮面，轮面做了鼓形弧面处理，能够在不平整地面上保持更好的接触贴合度，降低滚动过程中的颠簸感，轮面内侧搭配金属材质的轮毂与轴承结构，保证滚轮转动的顺滑度与承重能力，轮轴两端采用金属轴端挡圈与紧固件进行锁止，防止滚轮在转动过程中出现轴向窜动。渲染阶段采用了工作室级别的光照环境设置，金属支架部分赋予了黄铜磨砂金属材质，调整了金属度与粗糙度参数，还原金属材质的哑光金属光泽与细微的颗粒质感，滚轮白色轮面赋予了哑光工程塑料材质，适当调整了高光参数，体现塑料材质的温润质感，金属轮毂与轴件部分赋予了亮面镀铬金属材质，与黄铜支架形成材质质感上的层次区分。背景采用渐变蓝灰色调，配合柔和的阴影效果，突出组件本身的结构细节与材质表现。设计过程中充分考虑了脚轮的实际使用场景，支架的镂空设计在保证结构强度的前提下有效降低了整体重量，轮面的弧面设计适配多方向转动的使用需求，各零件之间的装配间隙经过反复校验，既保证转动灵活性，也避免出现松动晃动的问题，整体结构紧凑合理，兼具实用性与外观表现力，可作为小型移动设备、置物架、轻型工装的行走部件参考使用。
