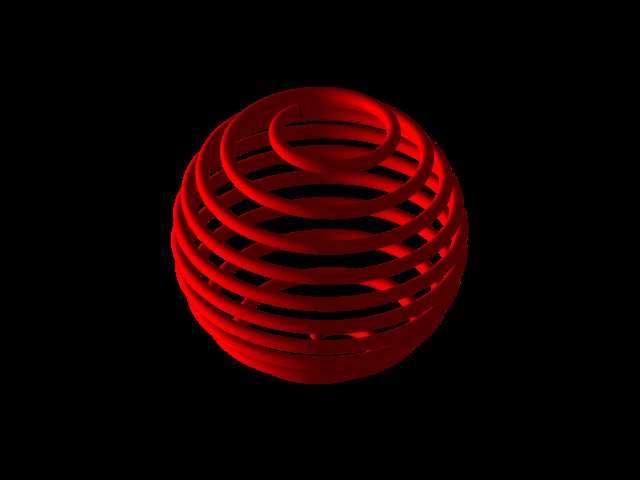

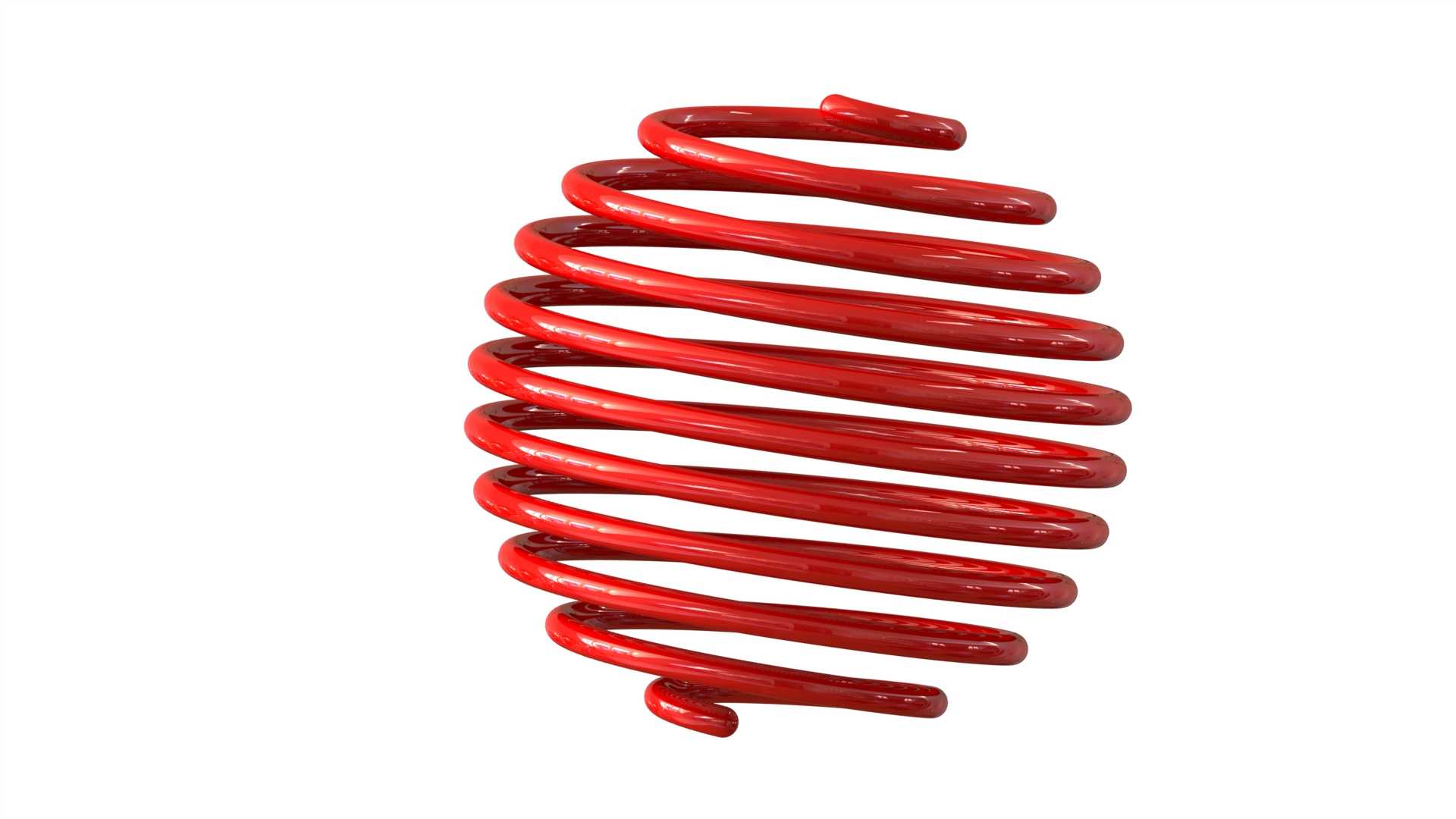

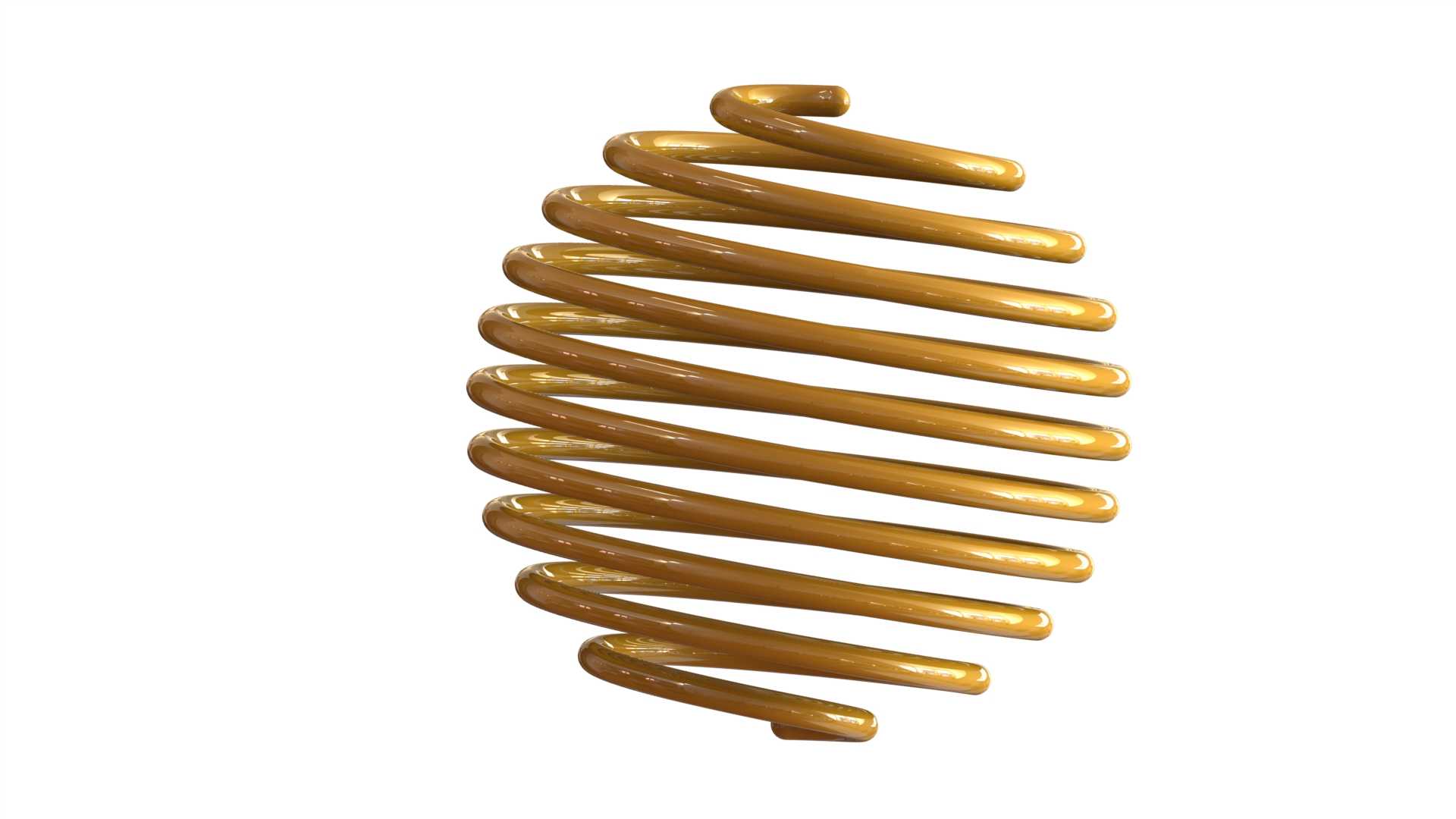

这类球形螺旋弹簧结构,常被应用在空间受限的多向缓冲场景中,比如小型精密仪器的隔振模块、手持操作设备的按键回弹组件、异形安装腔体内的弹性支撑单元,和常规圆柱螺旋弹簧不同,它的整体轮廓呈椭球/球形,能在X、Y、Z三个轴向提供相对均匀的弹性刚度,不会出现圆柱弹簧在侧向受力时容易发生的屈曲失稳问题。从结构特性来看,该弹簧的簧丝截面为圆形,螺旋线沿椭球母线连续缠绕,两端的收尾圈径逐步收窄,最终形成闭合的球形轮廓,没有传统弹簧的平直端圈,因此不需要额外配置弹簧座就能直接放置在球形安装槽内,适配那些没有多余空间布置端圈固定结构的紧凑装配场景。在实际选型应用中,这类弹簧的刚度匹配需要结合缠绕圈数、簧丝直径、整体球径三个核心参数调整:
当簧丝直径固定时,缠绕圈数越多,整体刚度越低,缓冲行程越大;当球径固定时,簧丝直径每提升一个规格,刚度会呈三次方量级增长,这点和常规圆柱弹簧的刚度计算逻辑有共通之处,但因为螺旋半径沿轴向连续变化,不能直接套用圆柱弹簧的刚度公式,需要通过曲面扫描后的有限元分析来校核不同压缩量下的应力分布,避免在大曲率的螺旋段出现应力集中导致的疲劳断裂。设计这类结构时,首先要确定整体安装边界的最大包络尺寸,也就是球形腔体的内径,弹簧的最大外轮廓要比腔体内径小0.5-1mm,预留出受力变形时的径向膨胀空间,避免压缩过程中簧丝和腔体内壁发生摩擦卡滞。螺旋线的构建不能直接用普通螺旋线命令,需要先绘制椭球形的基础曲面,
再通过曲面投影或者交叉曲线的方式生成沿曲面走向的螺旋路径,保证每一圈簧丝的中心都落在预设的椭球面上,避免出现局部轮廓凸起导致装配干涉。簧丝两端的收尾要做平滑过渡,最后半圈的螺距逐步收窄,末端做圆弧收头处理,避免尖锐的端面在压缩过程中刮蹭安装腔体的内壁,同时也能减少端部的应力集中,提升循环使用寿命。在实际装配场景中,这类球形弹簧不需要额外的导向轴,依靠自身的球形轮廓就能在腔体内实现自定位,相比普通圆柱弹簧搭配导向轴的结构,能节省至少30%的轴向安装空间,特别适合用在小型穿戴设备、精密检测仪器的触点缓冲、小型阀门的复位结构中。比如在便携式粗糙度仪的测头缓冲结构里,就会用到这类小尺寸的球形弹簧,测头接触工件时,
弹簧能在任意倾斜方向提供均匀的回弹力,不会因为测头的微小偏斜导致测量力出现大幅波动,保证测量数据的稳定性。另外在一些异形卡扣的连接结构中,这类球形弹簧可以放置在卡扣的球形凹槽内,实现卡扣的多向浮动补偿,抵消装配过程中的位置误差,避免卡扣因为硬对位出现断裂。需要注意的是,这类弹簧的并圈位置不能设置在受力最大的赤道面附近,要将并圈收尾位置布置在球体的两个极点处,因为赤道面是弹簧变形时螺旋线展开长度最大、应力最高的区域,如果在这个位置设置并圈,会导致局部刚度突变,循环受力时很容易在并圈缝隙处出现疲劳裂纹。建模过程中,扫描路径的连续性要做曲率检查,保证每一段螺旋线的曲率过渡平滑,没有拐点,否则扫描生成的簧丝实体会出现局部扭曲,不仅影响后续的有限元分析精度,实际加工时也会导致簧丝的弯曲半径不一致,热处理后出现硬度不均的问题。对于需要做表面处理的应用场景,比如接触腐蚀性介质的环境,弹簧的整体轮廓要避免出现狭缝结构,相邻簧圈在自由状态下的间隙要大于0.2mm,保证表面处理的涂层能均匀覆盖到每一段簧丝表面,不会出现狭缝内积液导致的腐蚀问题。
