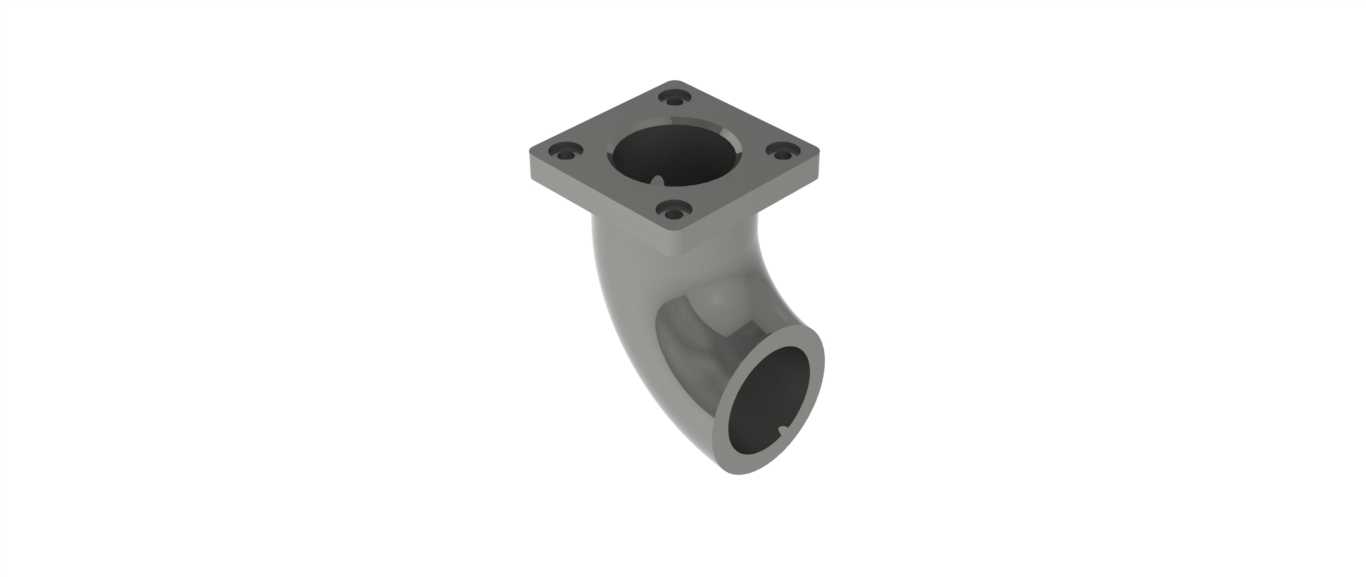

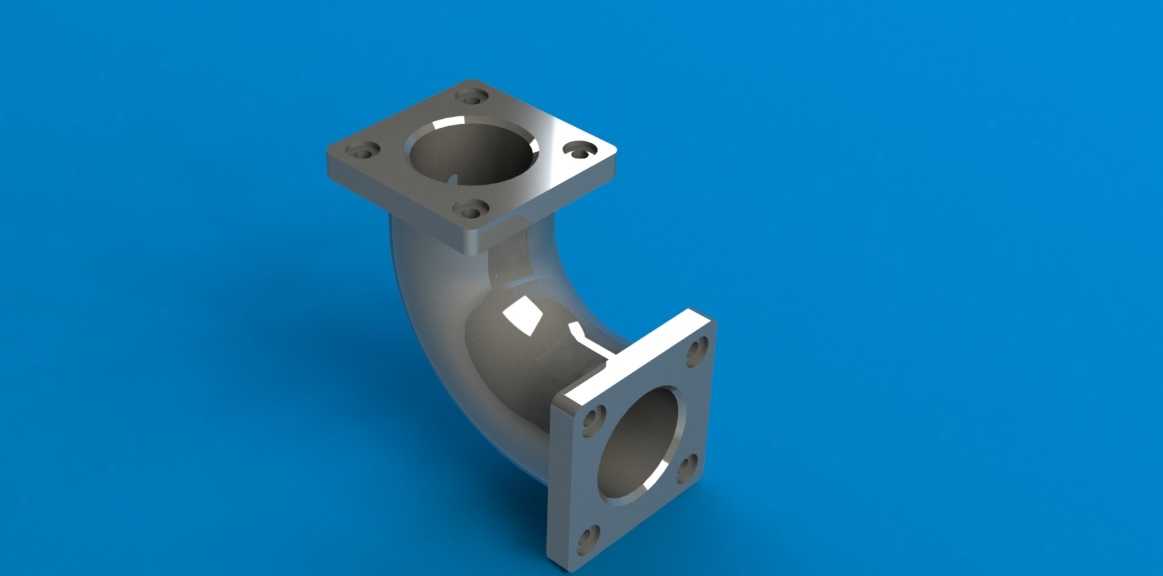

90度弯接方形法兰管端连接构件

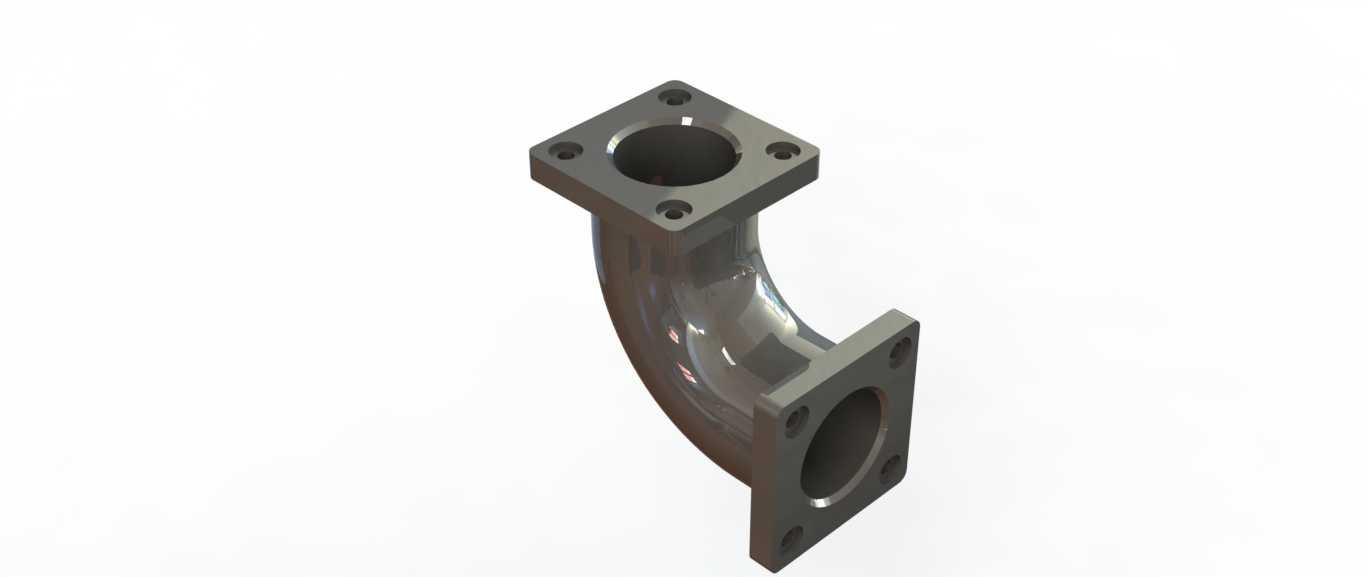

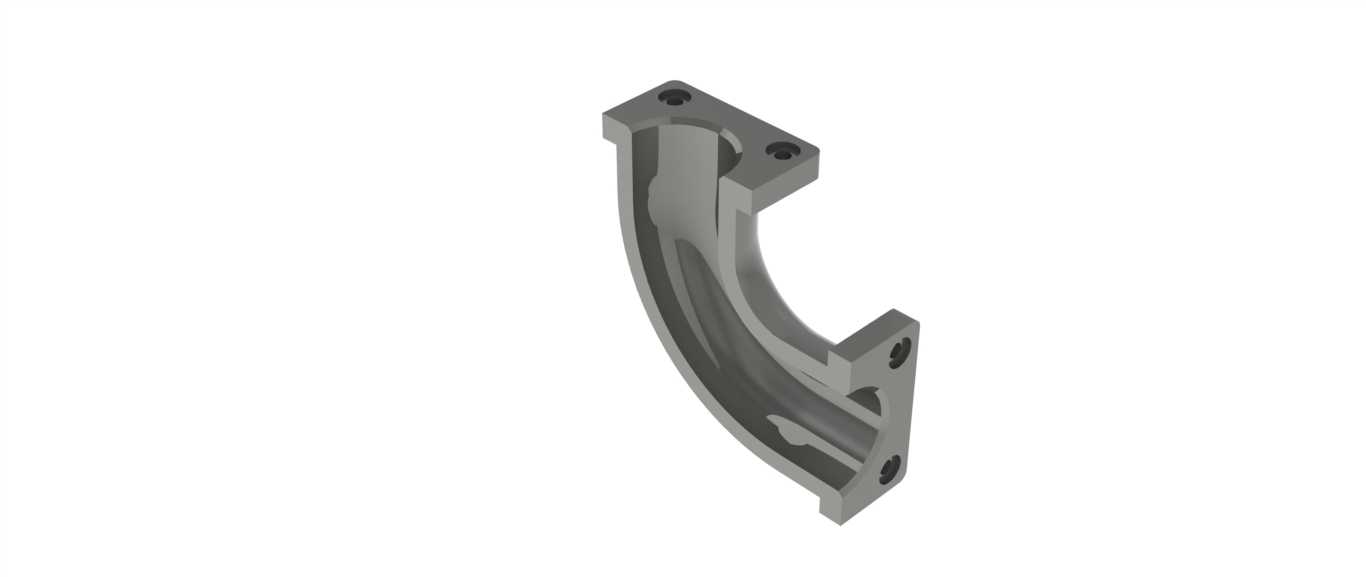

　　这类带90度弯折结构的方形法兰管端构件，主要应用在液压管路系统、气动输送管线、中小型工艺设备的流体转向接驳场景中，常见于车间集中供气支路、小型液压站阀组外接管路、食品灌装设备的物料输送转向段，解决管路在有限安装空间内的直角转向对接需求，避免多段直管加直角接头拼接带来的密封点过多、流阻陡增的问题。构件两端采用方形四孔法兰结构，相比同通径的圆形法兰，方形法兰在小通径管路场景下安装对位更便捷，四个安装孔呈对称分布，可适配不同角度的安装固定需求，安装时无需刻意调整法兰周向角度，只要四个螺栓孔对齐即可完成锁紧固定，对安装现场的操作容错率更高。从结构设计逻辑来看，弯折段采用等通径圆弧过渡设计，内壁过渡圆角与管路通径保持合理比例，

　　避免直角弯折造成的流体冲蚀死角，输送含微小固体颗粒的流体介质时，能减少颗粒在弯折处的沉积概率，降低管路堵塞风险；弯折段的壁厚根据常规管路承压需求做了均匀过渡，法兰对接面与弯折段的衔接处做了圆弧加强处理，避免应力集中在法兰根部，长期受管路振动、流体压力波动影响时，不易出现根部开裂的问题。安装边界方面，两端法兰的密封面为平面结构，适配非金属平垫片密封，常规工况下采用橡胶垫片或聚四氟乙烯垫片即可满足密封要求，四个安装孔的孔位间距按照通用小通径法兰的安装规范设定，可直接匹配市面上同规格的方形法兰阀件、管路端口，无需额外加工转接板；构件整体的弯折半径控制在合理范围，安装时占用的空间比采用直角接头拼接的结构缩小近三分之一，

　　适合安装在设备内部管路排布紧凑的区域，比如设备侧壁的管路引出端、阀岛的侧向接出口，不会与周边的其他管线、结构件产生安装干涉。实际选型使用时，需要注意两端法兰的安装面平面度公差，安装前需清理法兰面的毛刺、杂物，避免密封垫被硬物硌伤造成泄漏；锁紧四个固定螺栓时要采用对角分次锁紧的方式，保证法兰面受力均匀，避免单边受力过大造成法兰变形，影响密封效果。这类构件的流道内壁做了平滑处理，流体经过弯折段时的压力损失比普通直角接头降低约40%，在对管路压力损失有严格要求的气动控制系统、低压流体输送场景中，能有效降低系统的动力损耗，减少泵或空压机的负载。另外，方形法兰的侧边可作为安装定位的基准面，安装时可以靠角尺直接靠在法兰侧边上调整管路的走向角度，

　　相比圆形法兰需要找正螺栓孔位的操作，能大幅缩短现场安装的对位时间，提升管路装配的效率。在一些需要频繁拆装维护的管路节点，这种一体式弯接法兰结构比多段拼接的结构拆装更便捷，维护时只需拆开两端法兰的螺栓即可整体取下构件，无需拆解多段连接接头，减少维护时的密封件损耗。
