Solidworks吊环螺栓结构建模设计

　　吊环螺栓是起重吊装、设备固定、工装挂载场景中极为常用的受力连接件，在各类重型设备转运、模具吊装、生产线工位挂载、户外设施固定等工况下都能见到它的应用，其核心作用是为被连接对象提供可靠的吊装受力点，或是作为牵拉、挂载的固定锚点使用。

　　从结构设计逻辑来看，这类零件的建模需要优先匹配受力需求，吊环部分的环形结构并非简单的圆环造型，环体的截面直径、环的内孔通径需要匹配对应规格的卸扣、吊钩尺寸，保证吊装索具能够顺畅穿入，同时环体与下方螺杆衔接的位置做了加厚的台肩过渡，这个过渡区域是应力集中的高发位置，建模时需要做平滑的圆角处理，避免直角结构带来的应力突变，防止受拉时从衔接位置发生断裂。下方的螺纹段采用标准公制三角螺纹设计，建模时需要保证螺纹牙型、螺距、大径小径的参数完全符合紧固件国标要求，螺纹段的长度需要匹配不同厚度的安装基体，保证拧入后有足够的啮合牙数来承受额定载荷，台肩的下端面需要与安装基体表面完全贴合，安装时这个端面是主要的承压面，需要保证平面度要求，避免安装后出现偏载，导致螺杆受弯断裂。

　　在实际选型应用中，这类零件的安装边界有明确的要求：安装基体的螺纹孔深度必须大于螺杆拧入深度至少2个螺距，保证螺纹末端不会顶到孔底造成安装不到位，同时拧入后台肩端面必须与安装面完全贴合，禁止在台肩下方加垫多余的垫片来调整长度，否则会减小承压接触面积，导致受力时台肩变形或是螺纹受力不均。吊装使用时，拉力方向需要尽量与螺杆轴线保持一致，禁止侧向斜拉，斜拉状态下环体的受力会从单纯的受拉变为拉弯复合受力，额定载荷会大幅下降，极易引发断裂风险。如果是用于长期固定的牵拉场景，还需要考虑螺纹的防松设计，可以配合双螺母或者螺纹胶使用，避免长期振动下螺纹松脱。

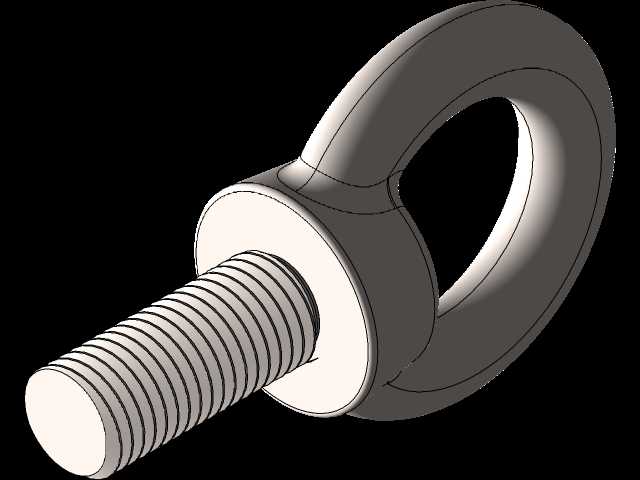

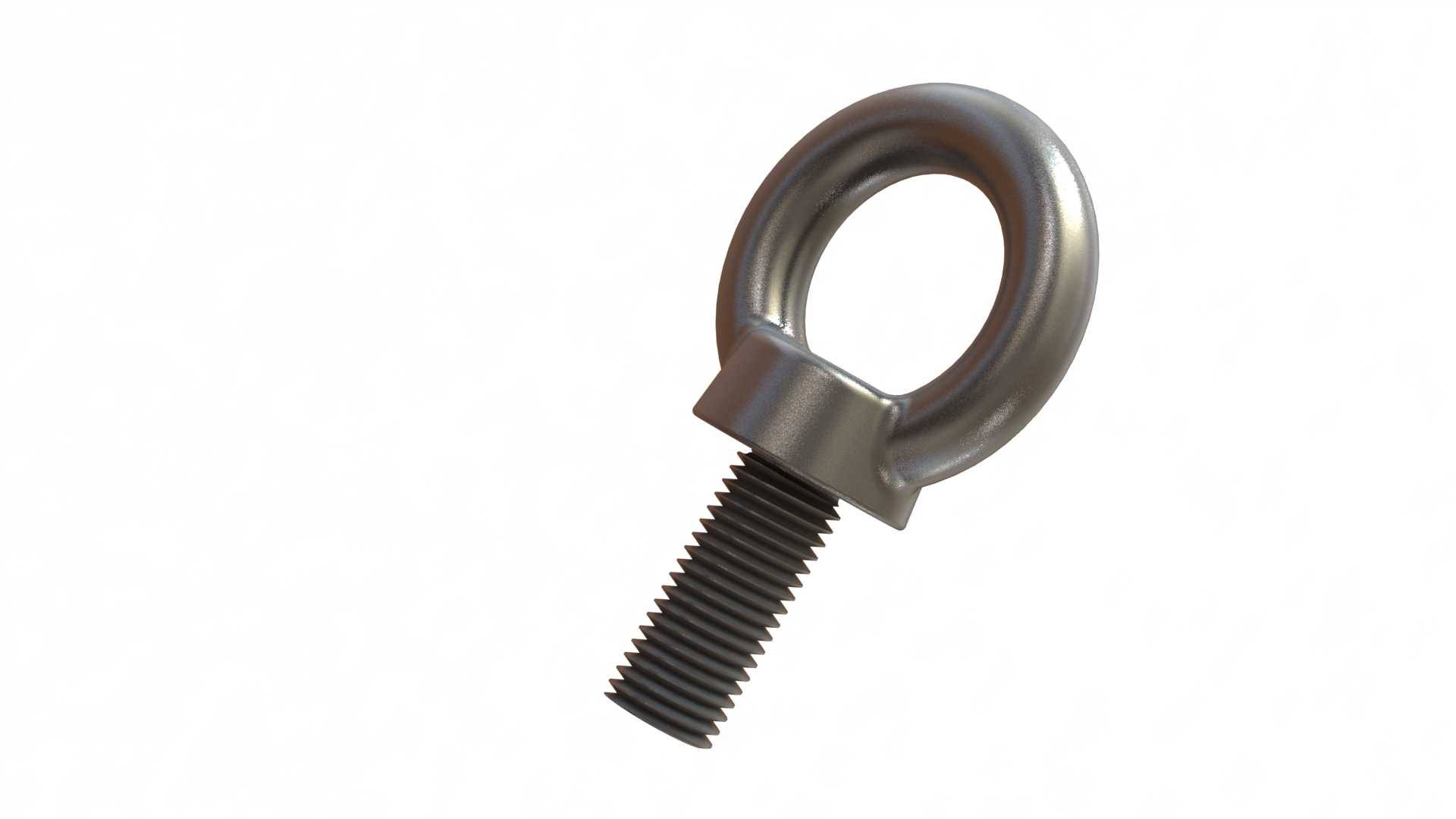

　　建模过程中，环形部分的建模需要先绘制环的中心轨迹线，再扫描出环体的基础造型，之后处理环体与台肩的合并衔接，保证两个实体合并后衔接位置的曲面连续，没有尖锐的折角；螺纹部分如果是用于工程出图，可以采用装饰螺纹线简化建模，如果是用于渲染或者受力仿真，则需要绘制真实的螺旋扫描牙型，保证牙型角、牙底圆角的参数准确，还原真实零件的应力分布特征。台肩部分的六角或者圆形结构（不同规格的吊环螺栓台肩形式有区别）需要预留扳手夹持的位置，方便安装时施加拧紧力矩，拧紧力矩需要匹配螺栓的材质等级，过大的力矩会导致螺纹滑牙或是螺杆屈服，过小的力矩则会导致预紧力不足，吊装时出现松动。

　　从应用场景的适配性来看，小规格的吊环螺栓常用于小型模具、电控柜、小型工装的吊装挂载，大规格的产品则用于重型机床、大型钢结构件、港口设备的吊装固定，不同材质的吊环螺栓适配不同的使用环境，不锈钢材质的产品用于户外、腐蚀环境下的固定，合金钢材质的产品则用于大载荷的起重场景，建模时可以根据应用场景的不同调整环体截面、螺杆直径的参数，匹配对应的额定载荷要求。需要注意的是，吊环的环形内孔不能有尖锐的缺口、毛刺，否则索具挂载时会磨损吊索，同时缺口位置会成为应力集中点，大幅降低零件的承载能力，建模时环体内外表面都需要做倒圆角处理，表面粗糙度也需要满足对应的要求，减少应力集中的影响。

　　在设备安装的布局中，吊环螺栓的安装位置需要考虑整体重心，多个吊环配合吊装时，每个吊环的受力需要尽量均匀，位置布局要保证起吊后设备保持水平，避免单个吊环过载。如果是作为设备上的永久固定吊点，建模时还需要考虑吊环在非使用状态下是否会和周边结构发生干涉，环体的转动空间是否足够，避免安装后吊环无法转动到合适的挂载角度。
