标准M12六角螺栓螺母拧紧配合结构设计

　　在各类机械装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，从普通民用设备的机架拼接，到重型工程机械的受力结构锁固，再到精密自动化产线的模组定位固定，都离不开螺栓螺母组合的可靠连接。本次设计的M12规格六角头螺栓与配套六角螺母，完全遵循普通螺纹紧固件的通用尺寸规范，可直接适配现有工业体系中所有对应规格的安装孔位、拧紧工装，无需额外做适配性修改。

　　从实际应用场景来看，这类紧固件的使用场景覆盖了几乎所有需要可拆卸刚性连接的工位：比如钣金机架的型材拼接位置，需要通过螺栓螺母穿过预制安装孔锁紧，保证机架整体的结构刚性，避免设备运行过程中出现机架晃动、连接位错位的问题；在传动模组的支座固定场景中，螺栓螺母的预紧力需要达到对应扭矩要求，才能抵消传动过程中产生的交变振动载荷，防止连接松动引发的传动精度偏移；在管线支架的固定场景中，这类标准紧固件可以快速完成支架与安装基面的锁固，后期维护拆卸也无需破坏基体结构。

　　设计过程中首先确定了螺纹副的核心参数，M12粗牙螺纹的螺距设定为1.75mm，螺纹牙型采用60度等边牙型，螺纹中径、大径、小径的公差带按照通用机械连接的常用精度等级设定，保证螺栓外螺纹与螺母内螺纹的配合间隙处于合理区间，既不会因为间隙过大导致连接晃动，也不会因为间隙过小出现螺纹咬死、无法顺畅拧入的问题。螺栓的六角头与螺母的六角对边尺寸、对角尺寸完全符合标准紧固件的外形规范，可适配常规的19号开口扳手、套筒扳手、电动拧紧工具，现场装配时不需要定制专用工装，能直接匹配产线现有装配工具体系，降低装配环节的工具适配成本。

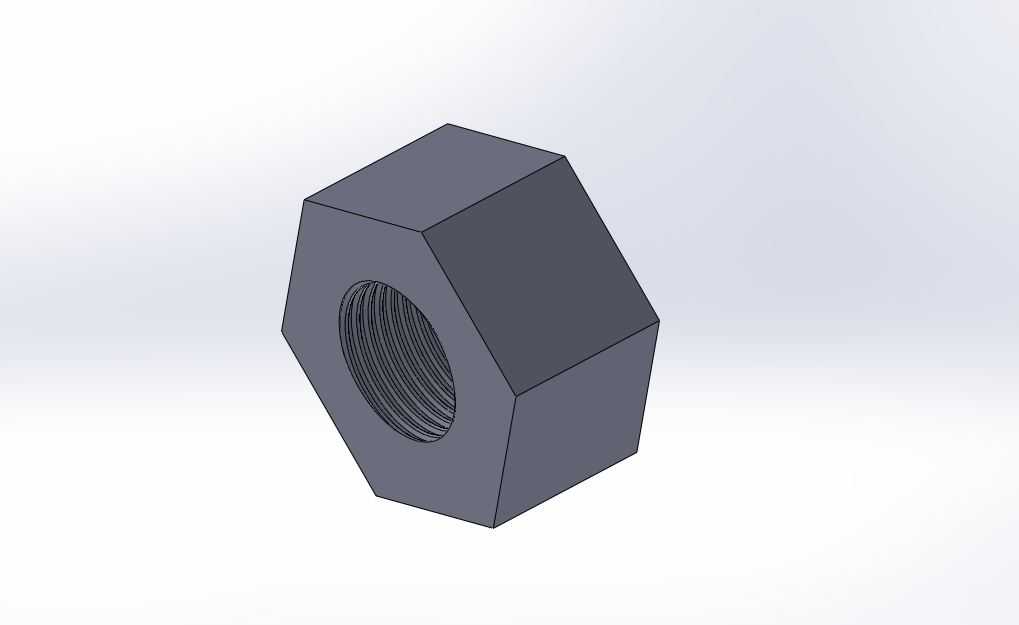

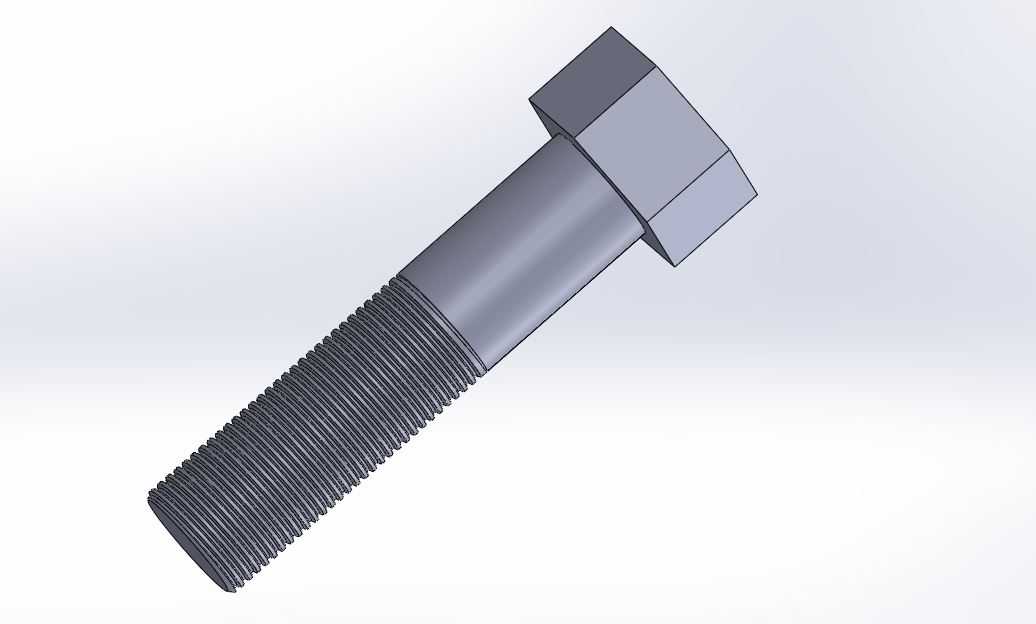

　　从结构功能特性来看，螺栓杆部分为光杆段与螺纹段两个部分，光杆段的直径略小于螺纹大径，装配时光杆段穿过被连接件的安装孔，起到径向定位的作用，避免被连接件之间出现横向错位；螺纹段长度根据常规连接厚度设定，保证螺母完全拧紧后，螺栓端部能露出2-3个螺距的长度，既满足螺纹连接的啮合长度要求，保证足够的连接强度，也不会因为螺纹段过长导致端部突出过多，干涉周边其他零部件的安装空间。螺母的端面设计有平整的承压面，拧紧时承压面与被连接件表面完全贴合，保证预紧力能均匀传递到被连接面上，避免局部应力集中导致被连接件表面压溃，或是预紧力偏移引发的连接松动。

　　安装边界方面，这套螺栓螺母组合适配的被连接件总厚度有明确的适配范围，当被连接件总厚度过小时，螺纹啮合长度不足，会大幅降低连接的抗拉强度，受拉时容易出现螺纹滑牙失效；当被连接件总厚度过大时，螺栓螺纹段长度不足，螺母无法完全拧紧到规定的预紧扭矩，连接会存在松动隐患。安装孔的直径推荐设定为13mm，孔位公差按照常规装配间隙设定，既能保证螺栓可以顺利穿入，也不会因为孔间隙过大导致连接定位偏移。装配时的预紧扭矩需要根据被连接件的材质调整：如果被连接件是普通Q235钢制件，预紧扭矩可以控制在常规推荐区间；如果被连接件是铝合金、工程塑料等强度较低的材质，需要适当降低预紧扭矩，避免压溃被连接件表面。

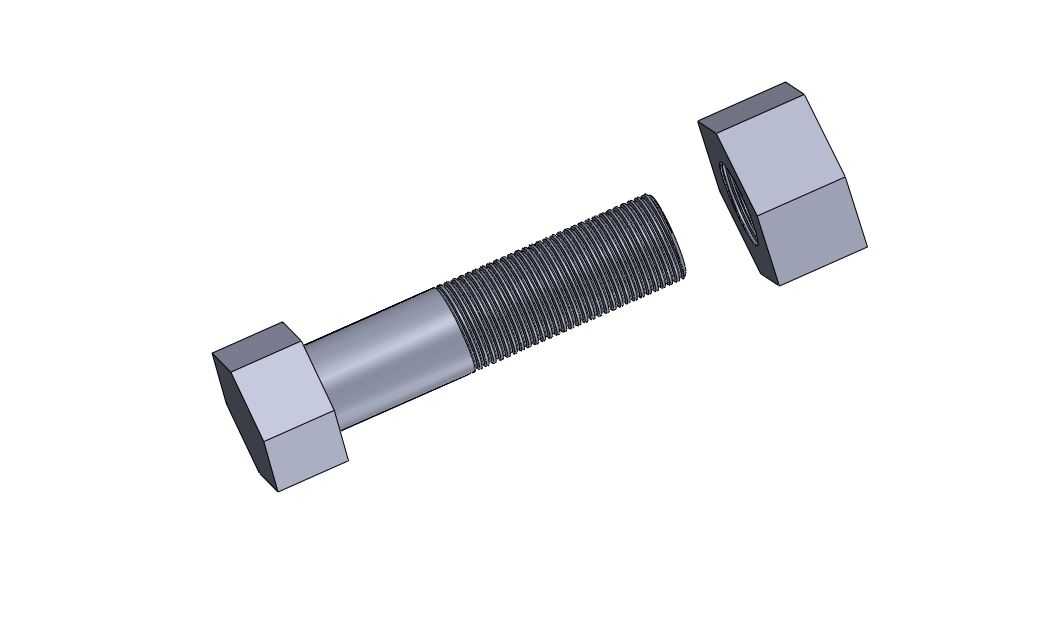

　　设计过程中还做了拧紧动作的运动逻辑梳理，螺母沿螺栓轴线旋转进给的过程中，每旋转一周，螺母沿轴线方向前进一个螺距的距离，整个拧紧过程的运动轨迹完全遵循螺纹副的传动规律，没有干涉、卡滞的位置，螺纹啮合面的接触面积在拧紧全程保持均匀，不会出现局部接触应力过大的问题。这套紧固件的结构完全适配现有工业标准的互换性要求，同规格的标准螺栓、螺母可以直接替换使用，不需要对连接结构做任何修改，能满足各类通用机械装配场景的连接需求。
