活塞气缸发动机结构建模与运动演示

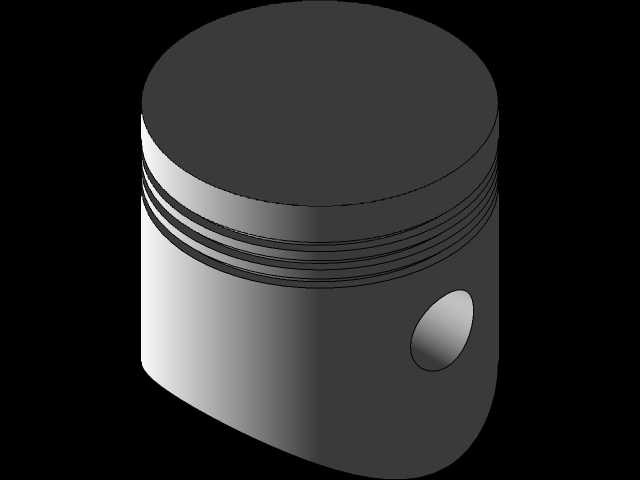

　　在往复式动力设备的结构设计环节，活塞与气缸的配合精度直接决定整套动力单元的输出效率、密封性能与运行寿命，这套三维结构完整还原了活塞组件的核心构造与运动逻辑，可直接用于动力系统的结构验证、运动干涉排查与教学演示场景。从实际应用场景来看，这类活塞气缸组件是小排量内燃机、气动执行单元、小型往复泵的核心构成部分，在通用动力设备、工业气动系统、小型交通载具的动力段都有广泛适配，建模过程中优先还原了活塞的核心功能结构：活塞头部的多道环槽结构是核心密封区域，分别对应气环与油环的安装位，气环负责封堵燃烧室与曲轴箱之间的高压燃气泄漏通道，油环则负责刮除气缸壁面多余的润滑油，避免机油窜入燃烧室参与燃烧，建模时环槽的宽度、

　　深度与相邻环槽的间距都按照常规小排量动力单元的配合公差做了等比例还原，可直接用于密封件选型的匹配验证。活塞销座的位置设置在活塞裙部的中上区域，这个位置的选择是为了匹配活塞往复运动时的受力方向，让活塞销传递的 combustion 推力能够均匀分布到活塞顶面，避免局部应力集中导致的活塞变形，销座的凸台结构做了圆弧过渡处理，减少应力集中点的同时，也给连杆小头的摆动预留了足够的运动空间，不会在活塞运行到上下止点时出现连杆与活塞本体的运动干涉。活塞裙部的型线没有采用正圆柱结构，而是按照实际工作状态下的热变形规律做了微幅的椭圆修型预设，因为活塞工作时头部温度远高于裙部，热膨胀量更大，

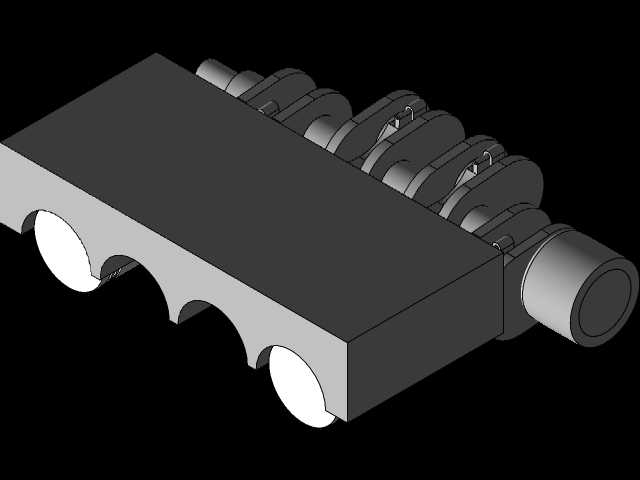

　　冷态装配下的椭圆结构可以保证热机状态下活塞与气缸壁的配合间隙均匀，避免出现拉缸、卡滞的故障。气缸部分的建模还原了内壁的高精度配合面，内壁的粗糙度等级按照常规内燃机缸壁的珩磨要求做了结构示意，配合活塞的外圆尺寸预留了合理的配合间隙，这个间隙值需要匹配活塞的材质热膨胀系数、工作温度区间、润滑方式来确定，建模时的间隙设置参考了铝合金活塞配铸铁缸套的常规配合参数，既不会因为间隙过大导致敲缸、密封失效，也不会因为间隙过小在热态下出现活塞卡滞。整套模型的运动逻辑按照四冲程发动机的活塞运动规律做了关联，活塞的往复直线运动通过活塞销与连杆小头连接，可直观演示活塞从下止点到上止点的全行程运动过程，在进气、压缩、做功、

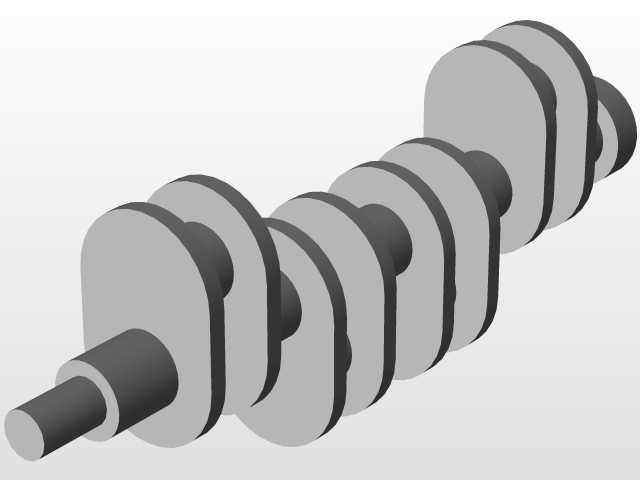

　　排气四个冲程对应的活塞位置都做了运动限位验证，可直接用于运动学仿真的基础模型，排查曲柄连杆机构与活塞、气缸之间的运动干涉问题。从安装边界来看，活塞的总长度、环槽位置、活塞销孔径、气缸的内径、安装止口尺寸都做了参数化设置，可根据不同排量的动力需求直接调整参数完成变型设计，不需要重新从零开始构建基础结构，能大幅缩短动力单元的前期设计周期。在实际工程应用中，这类基础结构模型还可用于新入职结构工程师的培训素材，直观展示活塞组件的配合关系、密封原理、受力传递路径，比二维图纸的展示效果更直观，能帮助设计人员快速理解往复式动力核心部件的设计逻辑，避免在实际设计中出现环槽位置不合理、销座强度不足、配合间隙选取错误等常见问题。建模过程中特意简化了非核心的细部结构，比如活塞顶部的燃烧室凹坑、活塞内部的冷却油道、气缸外壁的散热鳍片这些可根据具体机型调整的结构都做了留白处理，设计人员可以根据具体的使用场景，比如是做汽油机、柴油机还是气动气缸，在基础模型上快速添加对应的细部结构，不需要对核心配合结构做反复调整，能有效提升设计迭代的效率。
