戈登贝尔主题齿轮造型纪念摆件结构设计

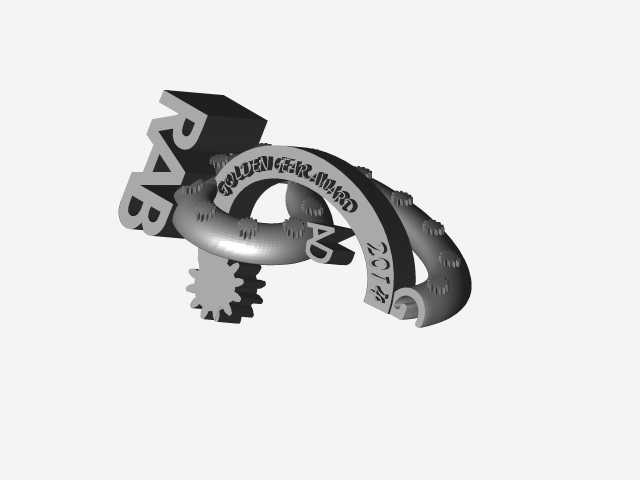

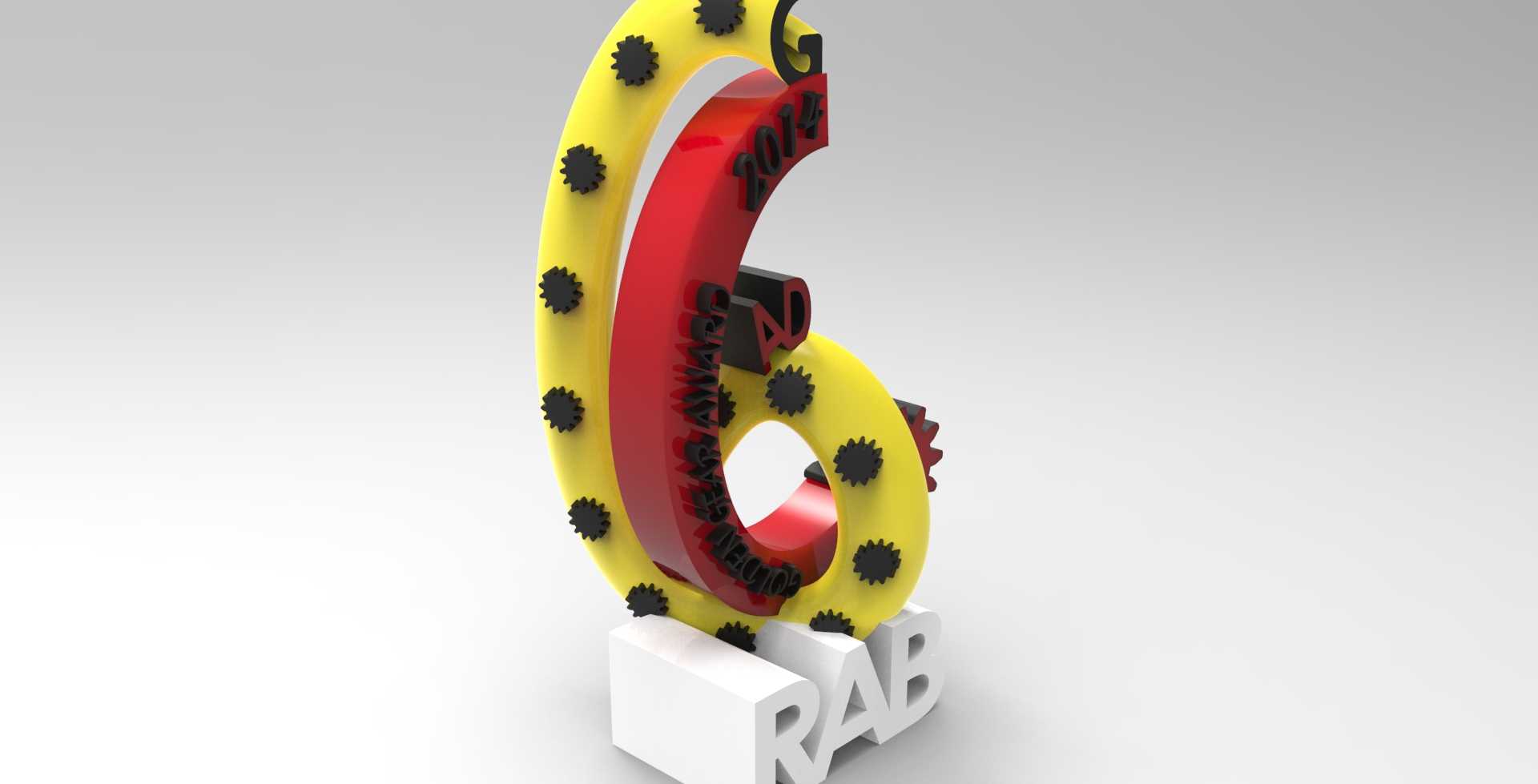

　　这款创意造型构件以数字6为核心轮廓基底，将齿轮传动元素与纪念标识属性做了深度融合，整体外轮廓尺寸控制在159mm×282mm×162mm的边界范围内，安装摆放时仅需预留对应长宽的平面支撑区域即可，无额外外伸干涉结构，适配桌面展陈、主题活动现场布置、工业文化展示空间等多类场景的摆放需求。从结构设计逻辑来看，构件主体分为三个核心功能段：外侧黄色弧形环带作为主承载轮廓，沿环带周向均匀分布12个凸起的黑色齿形结构，齿形采用标准渐开线齿廓做等比例缩放处理，齿顶高、齿根圆角参数均参照通用小模数齿轮参数做适配调整，既保留了齿轮构件的辨识度，又避免尖锐棱角带来的安全隐患，齿形与环带主体采用一体化结构设计，减少后续装配环节的拼接误差。

　　中间红色弧形嵌件嵌套在黄色环带的内侧凹槽内，嵌件壁厚均匀控制在3.2mm，与外侧环带的配合间隙预留0.15mm，既保证嵌装后的定位精度，又不会出现装配卡滞问题，嵌件表面预留的标识凹槽可直接通过丝印、激光打标等工艺添加主题内容，无需额外做表面二次加工。底部白色支撑座采用RAB字母一体化成型结构，支撑座与上方弧形主体的连接面做了1.5°的拔模斜度处理，接触面设置3个定位凸台，与主体底部的定位凹槽一一对应，装配时可快速实现对位，支撑座底部做了0.8mm深度的防滑沉槽，可粘贴橡胶防滑垫，提升摆放时的稳定性，避免光滑接触面出现滑移问题。材质选用通用工程塑料，整体成型工艺适配注塑加工流程，所有结构的壁厚差控制在1.2mm以内，

　　避免注塑过程中出现缩痕、翘曲等成型缺陷，各转角位置均做了R2以上的圆角过渡，既降低注塑时的应力集中问题，也提升构件整体的抗冲击性能，日常搬运、摆放过程中不易出现磕碰断裂问题。从实际使用场景出发，这类构件不属于传动承载类齿轮部件，核心功能是主题展示与装饰，因此设计时没有做传动载荷的强度校核，而是重点把控外观面的成型质量，所有外露面均做了哑光晒纹处理，不同颜色部件的分模线设置在非视觉主面的拼接位置，保证正面展示区域无明显合模痕、浇口痕等工艺缺陷。结构拆分时将整体分为黄色外环、红色嵌件、黑色齿块、白色底座四个独立部件，各部件之间采用卡扣加少量环保粘接剂的方式固定，既降低单个零件的注塑成型难度，也方便后续做分色表面处理，

　　无需复杂的多色注塑工艺即可实现多色彩的外观效果。在安装边界适配方面，构件整体重心落在支撑座的中心区域，经重心校核，15°倾斜摆放时不会出现倾翻问题，适配常规的水平展示面摆放需求，无需额外做固定连接，若需要在垂直展示面安装，可在支撑座背部预留挂装孔位，通过膨胀螺丝或无痕挂钩即可实现壁挂安装，挂装状态下的承重载荷经核算，单个M4螺丝的固定强度即可满足整体构件的承重需求，无脱落风险。从设计思路的落地性来看，整个造型没有采用复杂的曲面异形结构，所有曲面均为可展开的规则弧面，三维建模时可通过常规的拉伸、旋转、阵列命令完成全参数化建模，后续若需要调整尺寸比例，仅需修改整体缩放参数即可快速生成不同尺寸规格的模型，适配不同展示空间的尺寸需求，比如缩小至原尺寸的30%可做桌面文创摆件，放大至原尺寸的3倍可做活动现场的主题展示装置，结构通用性较强。
