台式快速夹钳压紧定位工装结构

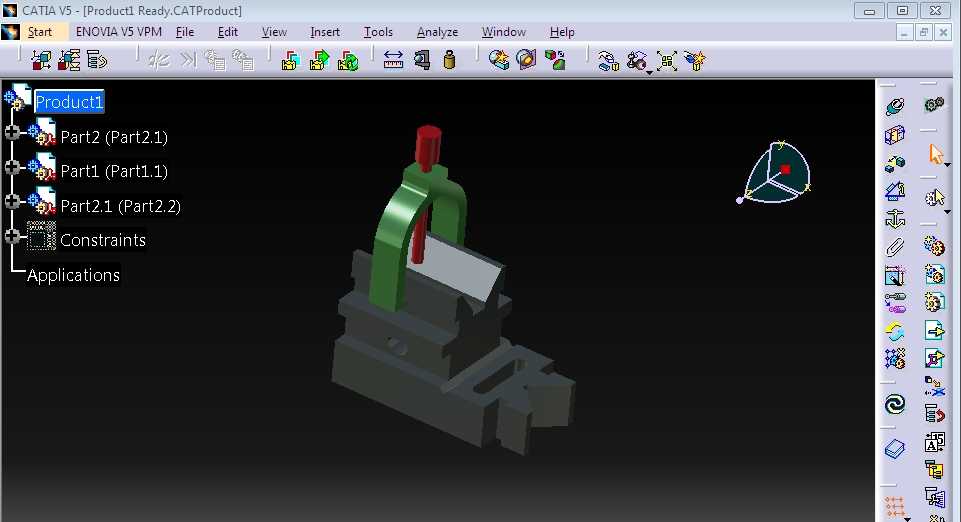

　　这款手动压紧夹钳结构，是小型机加工工位、装配工位上十分常用的快速定位压紧部件，日常在小尺寸零件铣削定位、线路板压合测试、小型组件装配固定场景里出镜率极高。整个结构采用立式布局，底部是一体化的铸铁基座，基座底面预留了两个沉头安装孔位，安装时可以直接通过内六角螺栓固定在工作台T型槽或者专用工装板上，基座的总长度控制在120mm以内，宽度70mm，整体安装占用的台面空间很小，适合在紧凑的多工位工装台面上排布多组同时使用。基座上方集成了固定钳口的支撑座，固定钳口做了45度倒角处理，避免压合过程中锐边划伤工件表面，钳口的支撑面做了0.02mm的平面度公差要求，保证工件放置后不会出现倾斜偏移。活动压臂部分采用弓形弯臂结构，

　　这种结构的优势是压合时可以避开工件上方的凸起结构，给操作人员留出足够的取放件空间，压臂的顶端是红色的绝缘操作手柄，手柄表面做了滚花防滑处理，操作人员扳动手柄时不会打滑，操作力控制在15kgf以内，普通操作人员单手就可以完成压紧和松开动作，单次操作耗时不超过1秒，相比传统的螺栓压紧方式，效率提升至少5倍。压臂和基座之间通过销轴连接，内部集成了弹簧复位结构，松开手柄后压臂会自动抬升到最大开口位置，最大开口高度可以达到60mm，能够兼容不同厚度的工件装夹需求，压头部分采用可拆卸式设计，可以根据被压工件的材质更换橡胶压头、尼龙压头或者金属压头，压合软质工件时不会留下压痕，压合硬质金属工件时可以保证足够的压紧力，不会出现压头变形的问题。

　　整个结构的传动部分没有复杂的齿轮或者液压元件，全部采用纯机械连杆自锁结构，当压臂压合到锁紧位置时，连杆机构会越过死点实现机械自锁，哪怕加工过程中出现振动或者外力碰撞，压臂也不会意外松开，压紧力可以稳定保持在80kgf左右，完全能够满足小型零件铣削、钻孔加工时的夹持力要求，不会因为切削力导致工件移位。设计这款结构的时候，特意把所有的运动副都做了防尘处理，销轴位置加装了防尘密封圈，车间里的金属切屑、粉尘不会进入到运动缝隙里，日常维护只需要每隔三个月在销轴位置滴注少量润滑油就可以长期使用，不需要复杂的保养流程。基座的侧面预留了定位销孔，可以根据使用需求加装侧向定位挡块，实现工件的X、Y两个方向的精准定位，重复定位精度可以控制在0.

　　1mm以内，适合批量零件的装夹加工，不需要每次装夹都重新找正位置。在实际生产线应用里，这类夹钳除了单独使用之外，还可以多组组合使用，针对异形工件设计专用的压头和定位块，快速搭建专用工装，相比定制化的气动、液压夹具，这类手动夹钳的成本只有其十分之一，而且不需要接通气源、电源，随时可以移动调整位置，非常适合小批量生产、试制车间、维修工位的装夹需求。结构的所有零部件都采用常见的标准型材和标准件加工，弯臂部分采用45号钢调质处理，表面做发黑防锈处理，基座采用灰铸铁铸造，减震性能好，压合过程中不会出现共振问题，销轴部分采用轴承钢淬火处理，硬度达到HRC55以上，长期反复扳动也不会出现磨损松旷的问题，整体使用寿命可以达到万次以上的操作循环。
