工业用卡扣式传感安装固定基座结构

　　在工业传感检测场景中，传感元件的安装固定结构直接决定检测精度的稳定性与长期使用的可靠性，这款卡扣式安装基座正是面向工业现场传感单元快速装配需求设计的承载结构。从实际应用场景来看，这类基座多用于自动化产线的位置检测、工位状态识别、小型光电或接近传感元件的固定，适配设备机架、工装板、输送线侧边等安装位置，能够在设备持续运行产生的小幅振动环境下保持传感单元的位置不发生偏移，避免检测信号误触发。

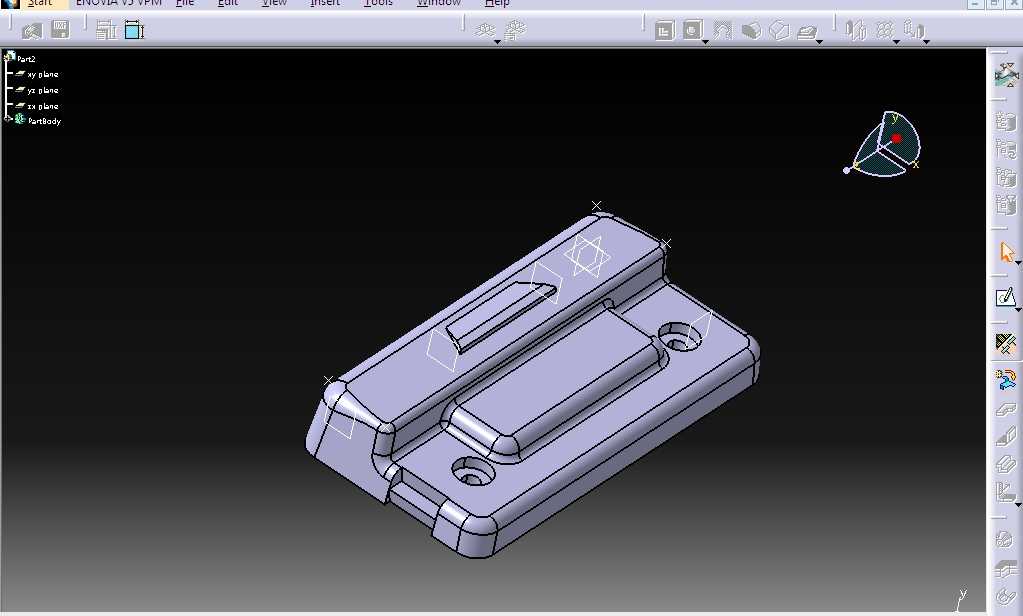

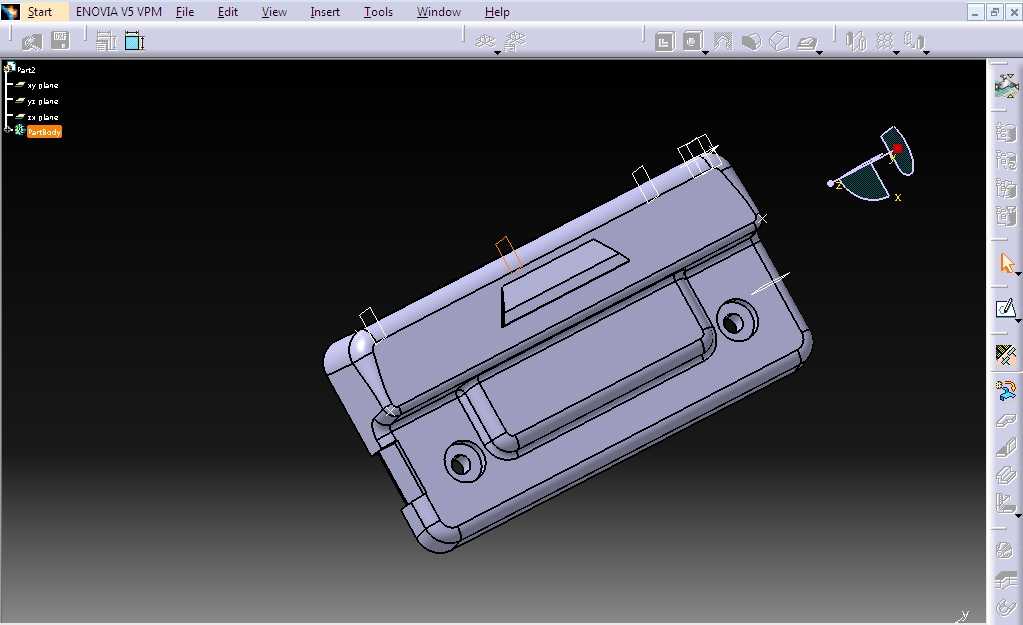

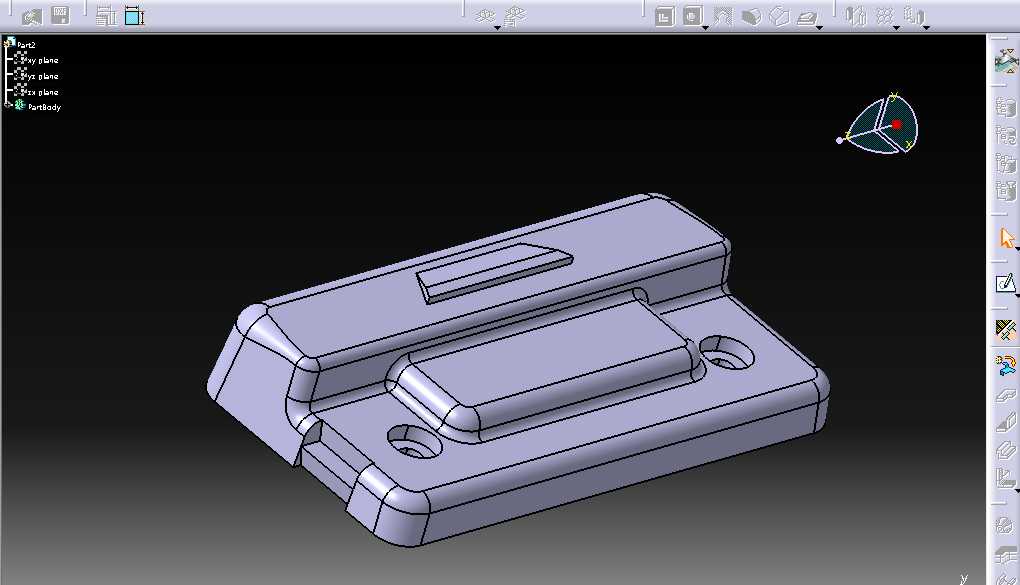

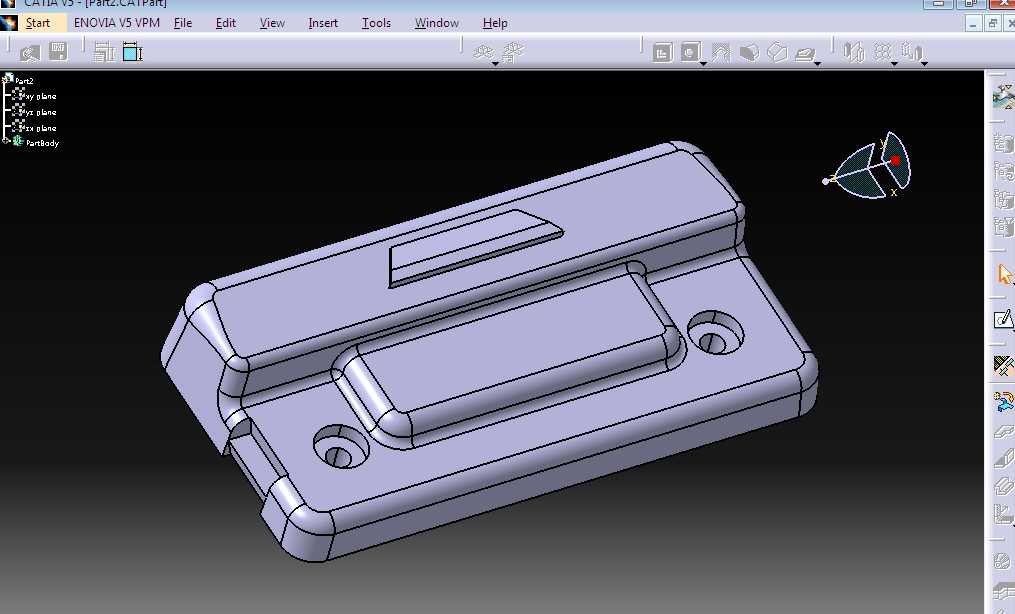

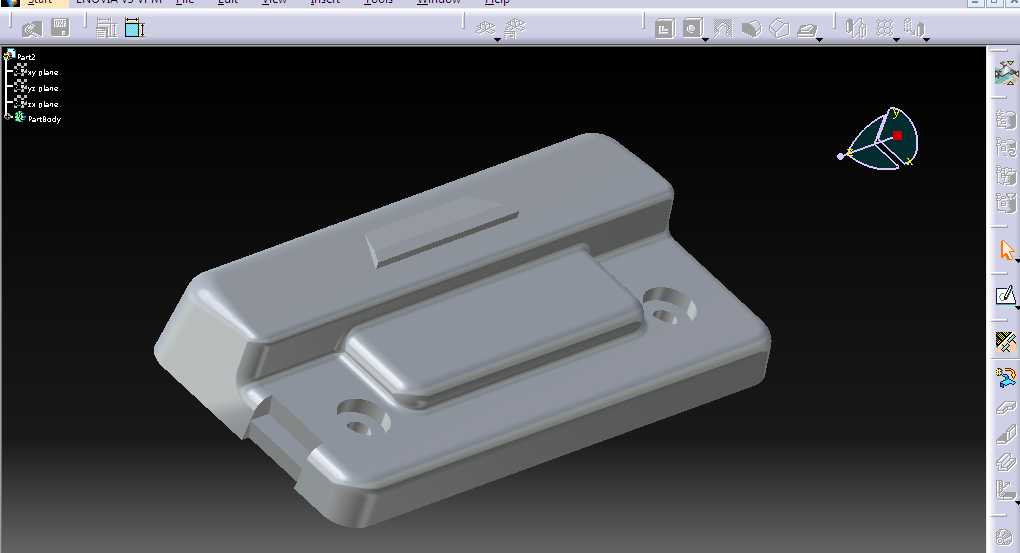

　　从功能特性上看，该基座采用一体化卡扣式设计，无需额外配置复杂的紧固件即可完成传感模块的快速卡装，基座本体预留的两个沉头安装孔可通过标准螺栓将基座整体固定在设备安装面上，沉孔结构能够保证螺栓安装后端面不突出基座表面，避免与卡装的传感模块产生结构干涉。基座正面的内凹卡槽结构与传感模块的外凸定位边完全匹配，卡装后可限制传感模块三个轴向的平动自由度，配合卡槽侧边的微小限位凸点，可限制传感模块绕安装轴的转动自由度，无需额外点胶或加装压片即可实现可靠固定，大幅提升现场装配与后期维护更换的效率。

　　设计思路上，该结构优先考虑了工业现场的装配容错性与加工工艺性，整体采用等壁厚设计，适配注塑成型或铝合金压铸的批量加工工艺，所有棱边均做了R0.5-R1的圆角过渡，既避免加工过程中出现应力集中导致的结构开裂，也能消除安装过程中锐边划伤操作人员的风险。卡槽的尺寸公差按照IT8级精度设计，既保证传感模块卡装时的顺畅性，不会出现过盈卡滞无法装入的问题，也不会因间隙过大导致传感模块安装后出现旷量，影响检测位置的一致性。基座背部设计有浅槽式走线空间，传感模块的连接线可沿背部浅槽排布引出，避免线缆被设备运动部件剐蹭拉扯，提升布线整洁度与线缆使用寿命。

　　从外形尺寸与安装边界来看，该基座整体为矩形块状结构，长度方向尺寸适配常用小型方形传感模块的安装宽度，两个安装孔的中心距按照工业通用安装孔位标准设计，可直接替换同规格的传统安装支架，无需对原有设备的安装面进行二次打孔改造。基座整体厚度控制在较低范围，安装后突出安装面的高度较小，能够适配设备内部狭小的安装空间，不会与周边运动的机构产生碰撞干涉。安装孔的孔径适配M3-M4规格的标准内六角螺栓，沉孔深度可保证螺栓头部完全沉入孔内，不会突出基座表面影响传感模块的卡装。在实际选型使用时，需要确认安装面的平面度不大于0.1mm，避免基座安装后出现翘曲导致卡槽变形，影响传感模块的装配顺畅度；同时卡装传感模块时需对准卡槽导向边平行推入，避免斜向硬推导致卡槽侧边的限位凸点断裂。该结构在设计时还考虑了不同工况的适配性，若采用PBT工程塑料加工可适配常规工业环境的使用需求，若采用铝合金材质加工则可适配更高环境温度、存在轻度油污的工业场景，满足不同行业现场的使用要求。
