L型支架滚轮导向支撑组件结构设计

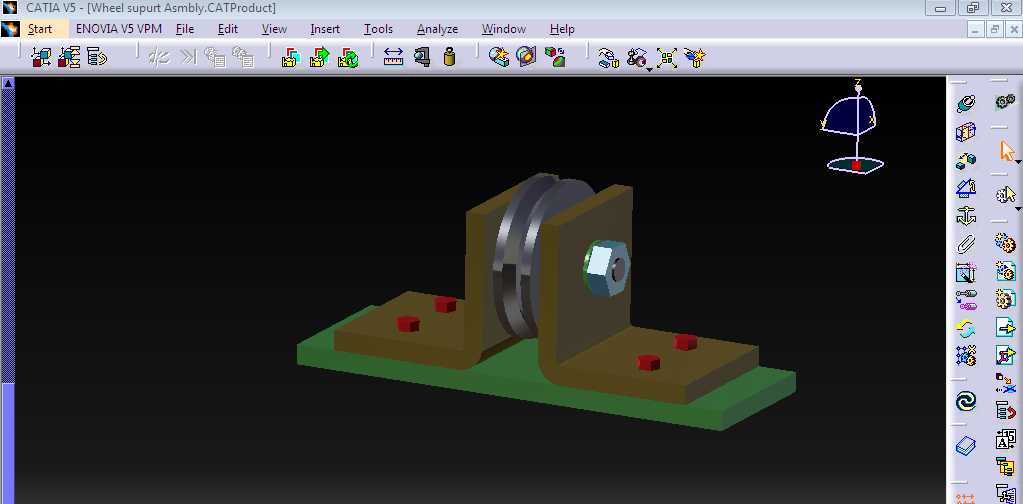

　　这套滚轮导向支撑组件的设计，最初是为了解决小型自动化生产线里直线往复工位的侧向导向与承重支撑需求，在轻载输送、工位滑移、检测探头进给这类场景里，这类组件的使用频率非常高，相比直线导轨的高成本与安装精度要求，这种分体式滚轮支撑结构对安装基面的公差容忍度更高，后期维护更换易损件的成本也更低。从结构布局来看，组件采用L型一体化折弯支座作为承载基体，支座底部设计了带安装沉孔的水平安装面，四个沉孔分别布置在安装面的四个角位，适配M6规格的内六角安装螺栓，安装时可以通过沉孔的间隙微调组件的安装位置，抵消基面加工带来的位置误差，水平安装面的总宽度控制在120mm，纵向深度为80mm，安装后整体突出基面的高度为95mm，

　　不会占用过多的设备内部安装空间，适合在紧凑的设备腔体内部布置。竖直支撑面与水平安装面采用圆弧过渡连接，避免应力集中导致的支座变形，竖直面的中心位置加工有贯穿的轴孔，用于安装滚轮的支撑转轴，轴孔与转轴采用H7/g6的间隙配合，既保证转轴转动时的同轴度，又不会因为配合过紧导致滚轮卡滞。滚轮部分采用双凸缘的槽型结构，轮槽的宽度适配直径10mm的圆柱导向杆或者输送皮带的侧边定位，轮缘的高度为8mm，可以有效防止导向件在运行过程中从轮槽内脱出，滚轮内部镶嵌有自润滑铜套，不需要额外加装润滑油嘴，在低速轻载的运行场景下可以实现长期免维护运行，滚轮的外径为60mm，转动时的线速度适配0.2m/s以内的往复运动工况，

　　完全满足小型自动化设备的运行速度要求。支座的水平安装面上还设计了四个凸起的定位挡块，这些挡块的作用是在组件安装时快速对齐安装基面的定位刻线，不需要反复测量调整位置，同时在设备长期运行产生振动时，挡块可以分担螺栓受到的横向剪切力，避免螺栓因为长期受剪出现断裂失效的问题。设计过程中特意将滚轮的安装位置设置在竖直支撑面的中心偏上位置，让滚轮承受的载荷可以均匀传递到整个L型支座上，避免载荷偏心导致支座单侧受力变形，转轴的端部采用卡簧限位结构，不需要额外加工螺纹锁紧，装配时只需要将卡簧卡入转轴端部的卡槽即可完成滚轮的轴向固定，装配效率相比螺纹锁紧结构提升40%以上。在实际应用场景中，这类组件既可以成对使用作为直线运动部件的两侧导向支撑，

　　也可以单个使用作为皮带传动的张紧轮、物料输送的侧边定位轮使用，在小型检测设备里，还可以用来支撑检测探头的滑移导轨，减少探头移动时的晃动量，提升检测精度。针对不同的使用场景，只需要更换不同槽宽的滚轮就可以适配不同直径的导向杆或者不同厚度的输送带，不需要重新加工支座主体，零部件的通用化率达到85%以上，大幅降低了备件的库存压力。整个结构没有复杂的异形曲面，所有机加工面都是平面或者圆柱面，采用普通的铣床、钻床就可以完成全部加工工序，不需要五轴加工中心这类高端设备，加工成本控制在较低水平，适合批量生产应用。安装时只需要保证安装基面的平面度在0.1mm以内，就可以保证滚轮转动顺畅，不会出现卡滞或者偏磨的问题，对现场安装人员的技术要求不高，适合在各类非标自动化设备的设计中快速选型调用。
