带安装底座的立式滑轮导向支撑结构

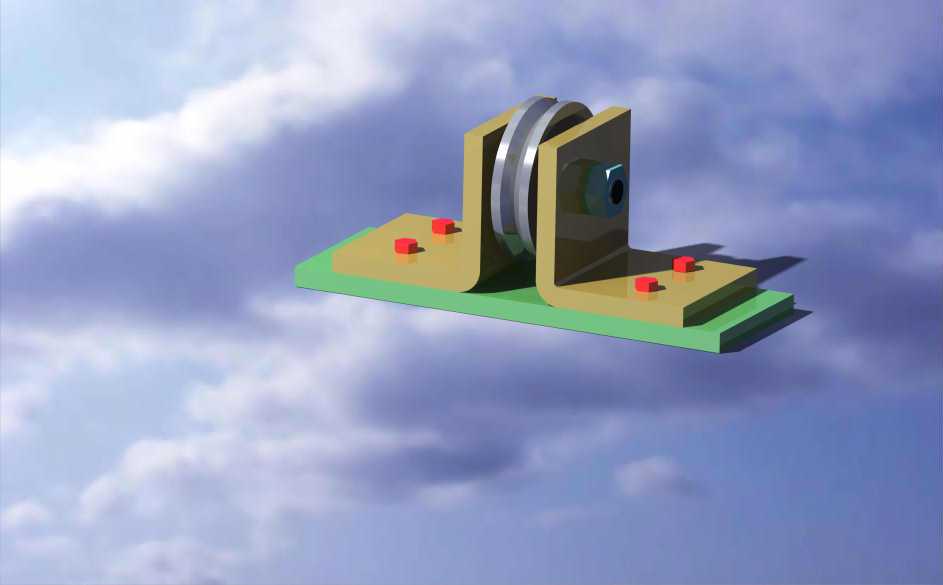

　　该结构属于工业场景中常见的导向支撑类构件，核心功能是为柔性牵引件提供转向支撑与运动导向，在轻载输送线、小型起重辅助装置、工位物料牵引系统中都有广泛应用，日常产线里的工装吊具走线、小型物料滑移导向、设备门体滑动支撑等场景，都能见到这类结构的衍生应用。从结构组成来看，整体采用L型折弯立式支撑搭配水平安装底板的布局，中间的滑轮通过中心轴固定在两侧立板之间，滑轮轮面做了内凹弧面设计，能够适配圆截面的牵引绳、钢丝绳或者尼龙拉索，避免牵引件在运动过程中出现脱槽偏移的问题。两侧的立式支撑板采用等厚板材折弯成型，折弯处做了圆角过渡处理，能够减少应力集中，在承受滑轮传递的径向载荷时，不会因为折弯处的应力突变出现结构变形。

　　底板上预留了四个对称分布的安装孔位，孔位采用沉头设计，安装时可以使用内六角螺栓将整个结构固定在设备机架或者安装基面之上，沉头结构能够保证螺栓头不突出底板表面，避免安装后出现干涉，同时四个孔位的对称布局能够让安装受力更均匀，不会因为单侧受力出现结构翘曲。设计过程中首先考虑的是滑轮的转动顺畅度，中心轴与滑轮内孔之间预留了合理的配合间隙，既不会因为间隙过大出现滑轮晃动，也不会因为间隙过小导致转动卡滞，立板上的轴孔采用同轴度公差约束，保证两侧轴孔的中心重合，避免滑轮安装后出现偏磨。滑轮的轮槽深度经过匹配计算，能够保证牵引件在正常工作角度范围内始终处于轮槽内部，即使牵引方向出现小角度偏移，也不会出现脱槽问题。安装底板的厚度比立式支撑板略厚，

　　主要是为了保证整个结构的安装刚性，当滑轮承受径向载荷时，底板能够将受力均匀分散到安装基面，避免局部压强过大导致基面变形或者固定螺栓松动。立板与底板之间采用折弯一体成型的结构，相比焊接拼接的结构，没有焊缝应力集中的问题，整体结构强度更高，同时加工工序更少，批量生产时的成本更容易控制。从安装边界来看，整个结构的占用空间紧凑，立式支撑的高度刚好满足滑轮的转动空间需求，不会因为过高导致结构稳定性下降，也不会因为过低导致牵引件与底板出现摩擦干涉。底板的长宽尺寸根据四个安装孔的位置确定，孔位距离底板边缘的距离满足螺栓安装的操作空间要求，使用普通内六角扳手就可以完成安装紧固，不需要特殊的安装工具。在实际应用中，

　　这类结构可以根据使用场景的载荷大小调整板材厚度与滑轮尺寸，轻载场景下可以采用工程塑料滑轮搭配冷轧钢板支撑座，重载场景下则可以更换钢制滑轮并增加板材厚度，适配不同的工况需求。结构的整体外形没有多余的突出结构，安装后不会与周边的设备构件产生运动干涉，日常维护时只需要定期在滑轮转轴处添加润滑脂，就可以保证长期顺畅运行，不需要复杂的维护操作。
