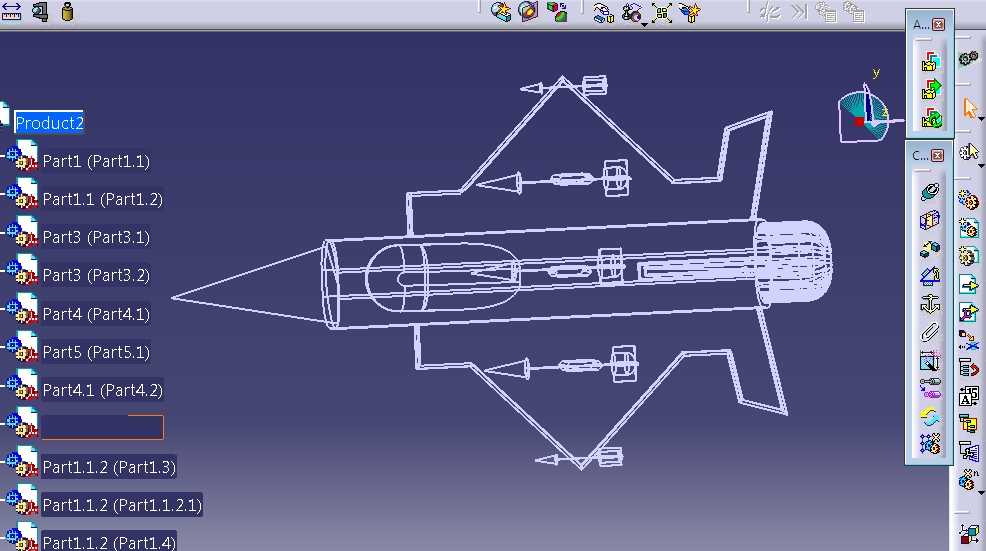

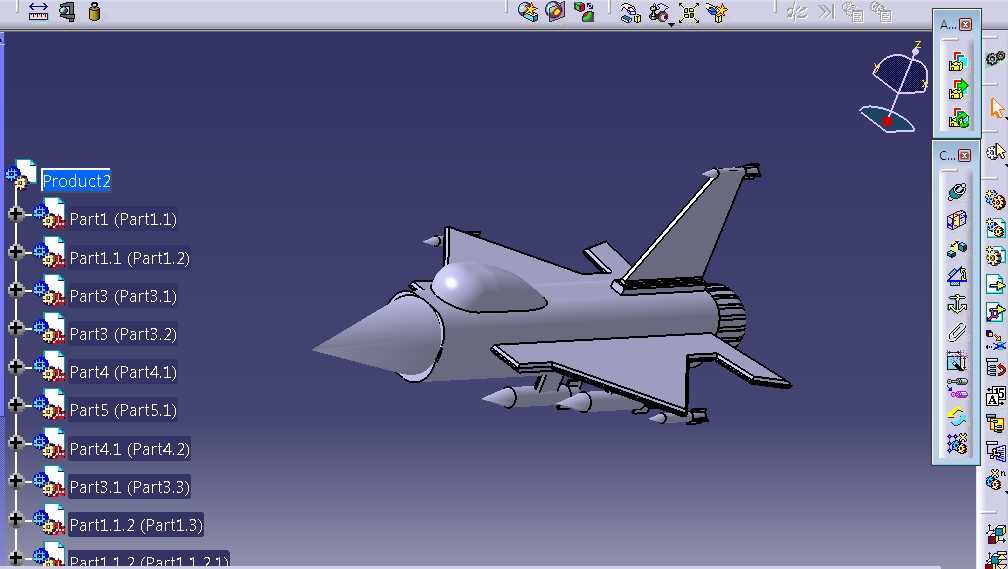

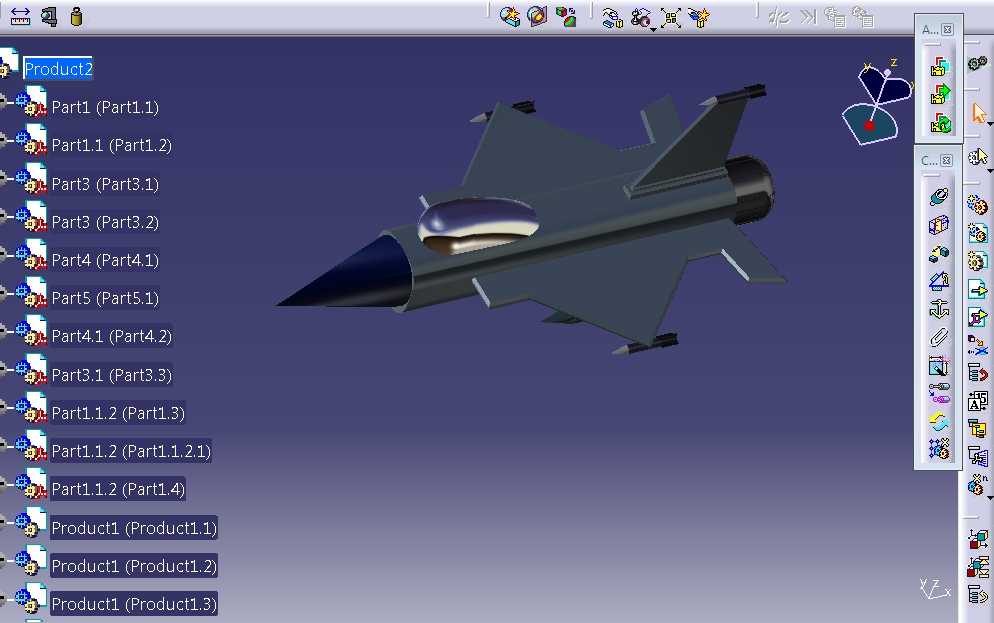

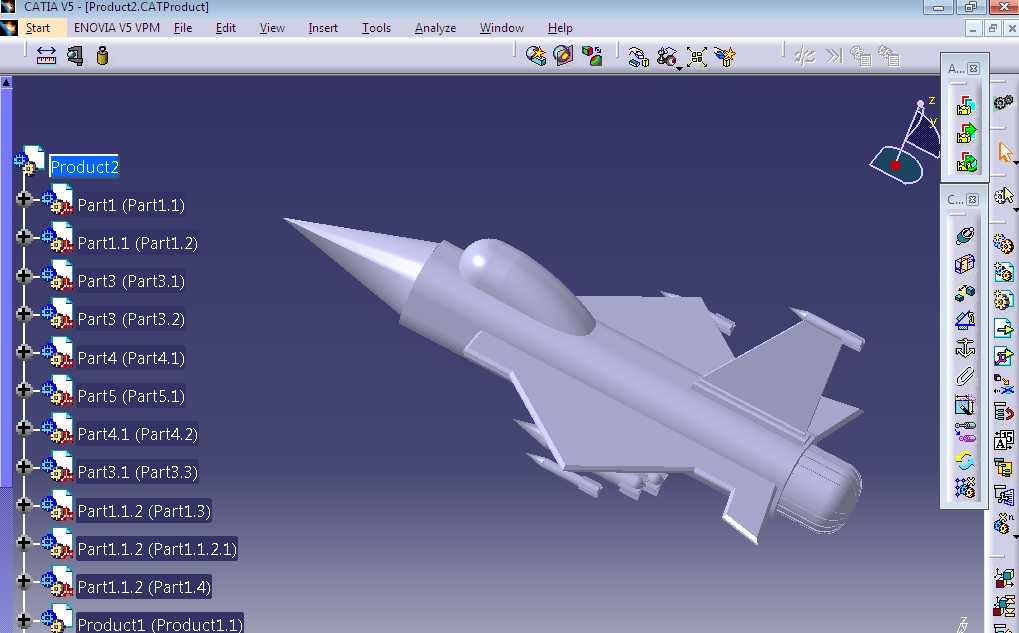

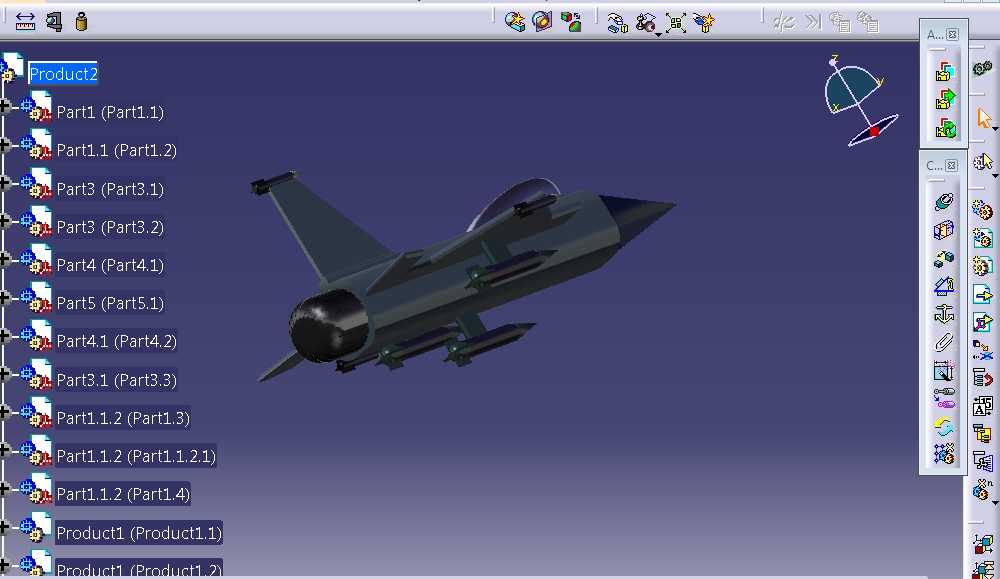

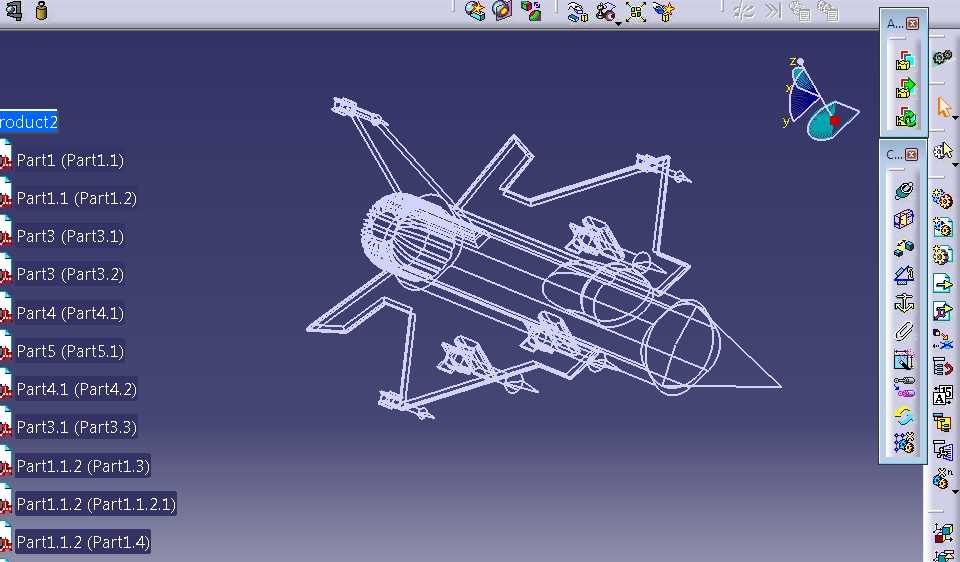

单座喷气式战斗机外观结构三维数模

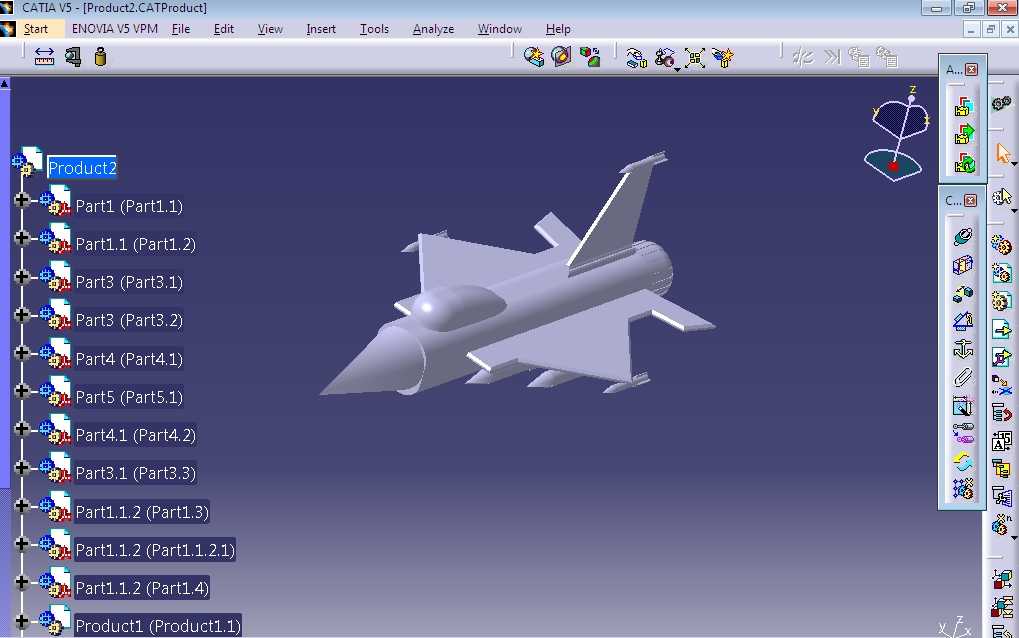

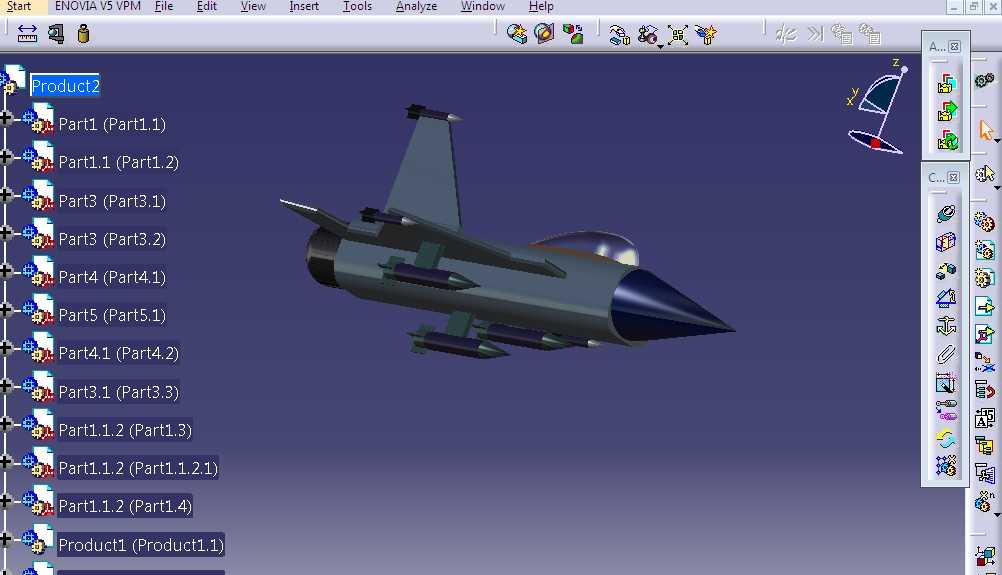

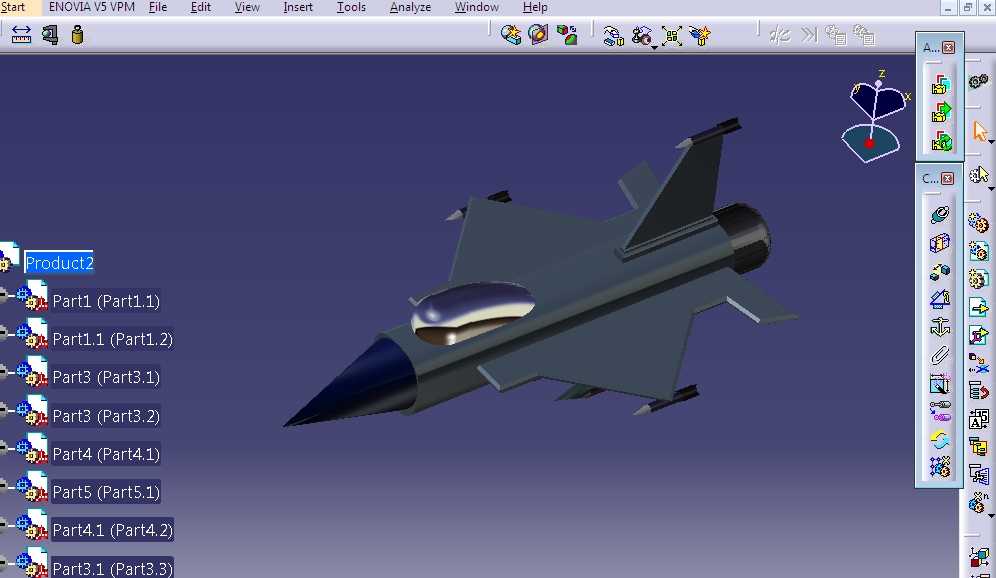

　　该三维数模完整还原了单座喷气式战斗机的整体外观与外部结构布局，建模过程中优先匹配了战机实际气动布局的工程逻辑，机身主体采用翼身融合的过渡曲面设计，从机头进气道唇口位置向后延伸至尾喷管段，整体曲面曲率连续无突变，可直接用于气动仿真的前期网格划分参考。模型完整呈现了战机的座舱段结构，水泡式座舱盖的曲面弧度贴合实际飞行员视野需求，风挡与座舱盖的衔接处做了减阻倒角处理，机身背部的背脊结构从座舱后段一直延伸至垂尾根部，既预留了机载设备的安装空间，也兼顾了纵向气动稳定性的设计要求。主机翼采用切尖三角翼布局，机翼与机身的连接段做了翼根整流处理，机翼下表面预留了外挂点的安装接口位置，每个挂点的坐标位置符合实际战机的载荷分布要求，

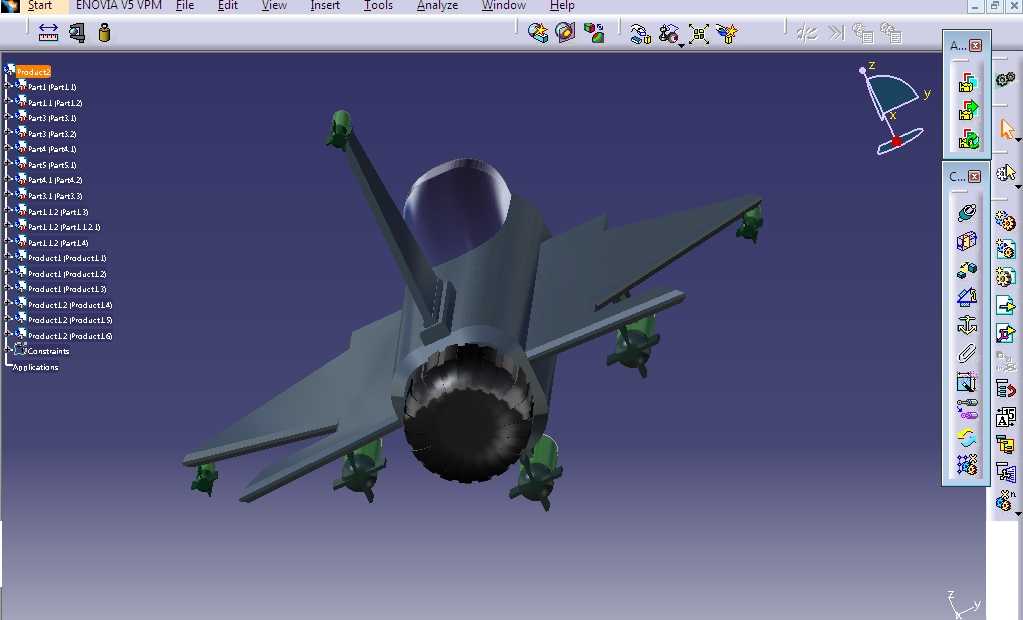

　　可直接用于后续外挂载荷的装配匹配。垂尾采用单垂尾布局，垂尾后缘设置了方向舵的活动分界结构，垂尾根部与机身的连接段做了加强筋的结构示意，平尾采用全动式平尾设计，平尾的转轴位置与机身尾部的承力框位置对应，符合实际战机的操纵机构布置逻辑。尾喷管部分做了收敛扩张段的结构还原，喷管唇口的锯齿结构细节清晰，可用于尾喷流红外抑制相关的结构研究参考。前起落架与主起落架的位置完全匹配战机的重心分布范围，起落架舱门的开合边界与机身曲面完全贴合，收起状态下舱门与机身外表面齐平无突出，满足高速飞行下的减阻要求。机身表面的口盖位置做了分区示意，包括设备维护口盖、加油口盖、弹药舱口盖的边界均有明确的结构体现，各口盖的开合方向与实际维护操作空间匹配，

　　可用于地勤维护流程的仿真模拟参考。该模型的整体尺寸比例严格参照实际同类型战机的尺寸参数缩放，机身长度、翼展、机高的比例误差控制在工程允许范围内，各部件的安装边界清晰，相邻部件之间的间隙符合航空装备的装配公差要求，不存在结构干涉问题。在实际应用场景中，该数模可用于航空类专业的教学演示，帮助学员理解喷气式战斗机的整体结构布局；也可作为气动仿真、雷达反射截面仿真的基础几何模型，减少前期建模的重复工作量；还可用于航空科普类展项的数字内容制作，配合渲染软件生成高精度的展示素材。建模过程中对曲面的分块逻辑遵循了航空曲面建模的通用规范，所有曲面均采用四边面构建，无碎面、扭面问题，可直接导入各类CAE软件进行前处理，也可根据需求进一步细化内部结构，

　　添加航电系统、动力系统、操纵系统的内部细节，拓展模型的应用范围。针对战机的传感器安装位置，模型在机头雷达罩位置、垂尾顶端位置、机翼前缘位置均预留了传感器的安装接口，接口的安装平面与机身曲面法向垂直，符合机载传感器的安装角度要求，可直接匹配各类机载传感器的数模进行装配，用于航电系统布局的验证工作。
