伞齿轮传动叉式动力转换执行机构

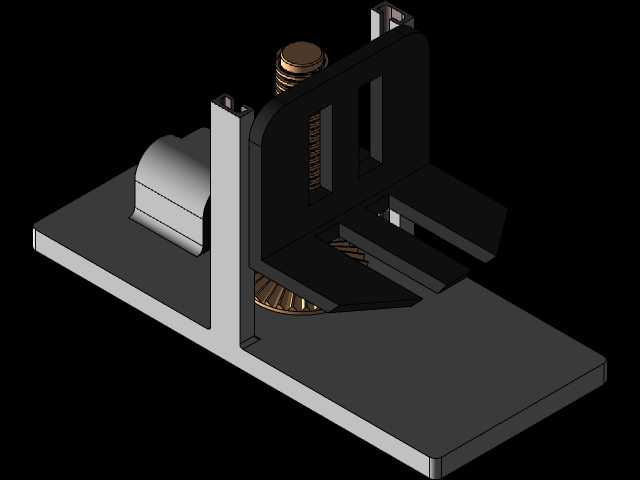

　　该机构属于小型动力换向与运动形式转换的执行组件，核心应用场景集中在小型物料移载工位、自动化生产线的短距离推拉工位、教学演示教具的机械传动模块，也可作为小型专用设备的末端执行单元使用，适配轻载工况下的直线往复推拉需求，无需额外配置直线驱动源，仅通过旋转动力输入即可完成叉体的平移动作。从实际用途来看，该机构可直接嵌入小型分拣设备的拨料工位，完成工件的横向推送移位，也可作为微型升降移载设备的叉取单元，完成轻量物料的托举与平移，在教学场景中可直观展示伞齿轮90度动力换向、螺旋传动旋转转直线的核心机械原理，帮助学习者理解空间传动的布局逻辑。功能特性层面，整套机构采用伞齿轮组完成垂直方向的动力换向，输入轴可直接对接卧式布置的旋转动力源，

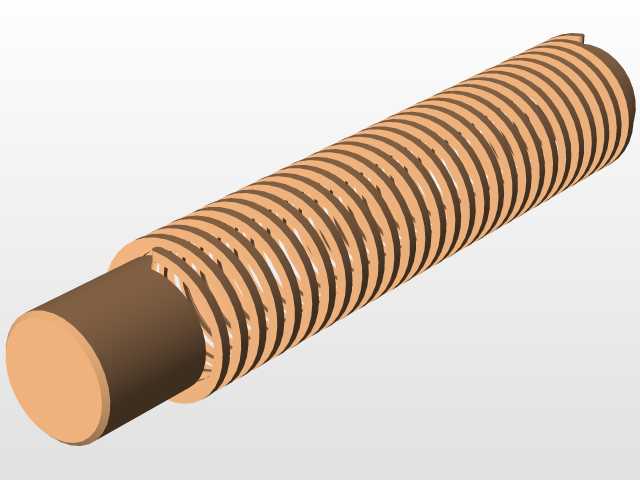

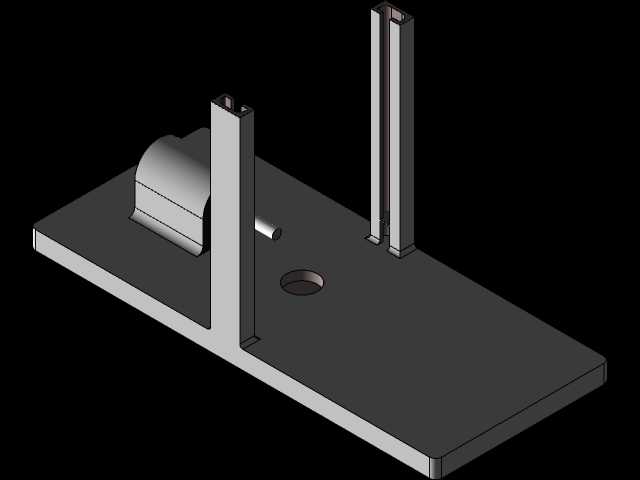

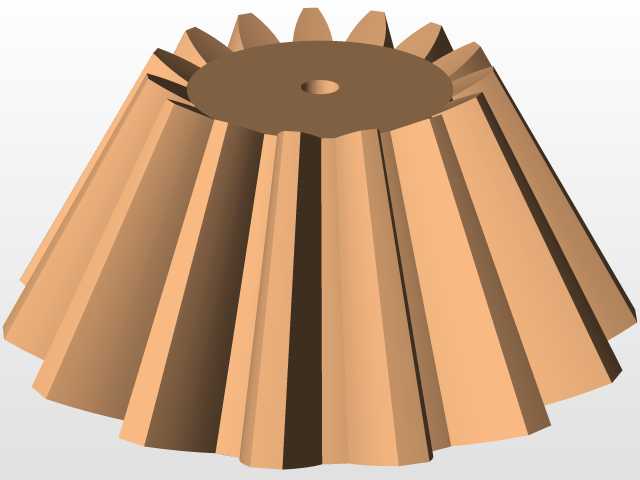

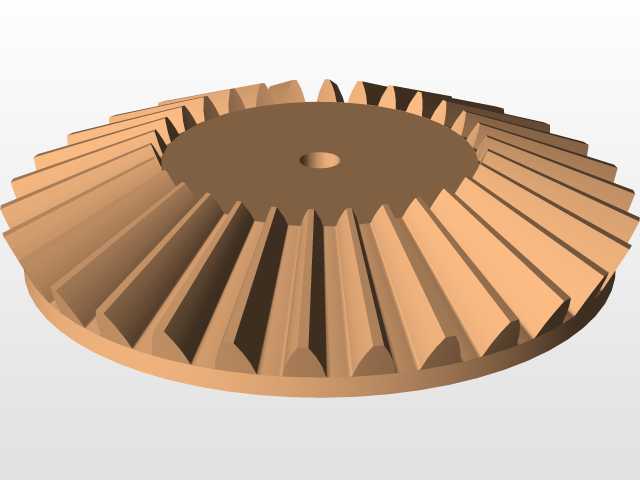

　　无需额外设置转角传动座，动力传递路径短，传动效率损失小；螺旋副与拨叉的配合间隙经过结构优化，叉体平移过程中无明显卡滞，反向传动自锁性可保证负载停留在任意行程位置，不会出现负载下滑移位的问题；底座采用一体式平板结构，安装面平整，可直接通过螺栓固定在设备机架的安装平面上，无需额外制作转接安装板。设计思路上，整体布局优先考虑空间利用率，将动力输入组件、换向齿轮组、螺旋传动副、叉体导向结构全部集成在L型支撑立板与平板底座组成的机架上，横向与纵向的安装边界控制紧凑，不会占用过多设备内部安装空间；伞齿轮的啮合位置预留了调整间隙，装配时可通过垫片调整齿轮啮合侧隙，降低加工误差带来的传动噪音与磨损；叉体的导向结构依托立板上的开槽实现，

　　无需额外加装直线导轨，在轻载工况下可完全满足导向精度要求，同时减少了零件数量，降低整体装配复杂度。外形尺寸与安装边界方面，底座为矩形平板结构，四个角位预留了安装沉孔，安装孔位的中心距按照通用小型设备的安装间距设计，可直接适配常见的铝型材机架安装槽位；整体高度方向的尺寸控制在输入轴中心高与螺旋副行程上限的叠加范围内，不会与周边设备的上层结构产生干涉；叉体的伸出长度覆盖常用的轻载物料移载行程，缩回状态下叉体端面不超出底座侧边，可避免闲置状态下叉体剐蹭周边管线或工件；输入轴的轴伸长度与直径按照常规微型联轴器的适配尺寸设计，可直接对接常见的小型驱动源输出轴，无需额外加工转接轴。整套机构的结构件多采用板材切削加工成型，加工工艺性好，

　　无复杂曲面结构，普通铣削设备即可完成全部零件加工，装配流程简单，仅需按照齿轮啮合、螺旋副装配、叉体导向调试的顺序即可完成整机组装，后期维护时仅需定期在齿轮啮合面与螺旋副表面添加润滑脂即可保证长期稳定运行，无需频繁更换易损零件。在实际工况适配中，该机构可根据负载大小调整螺旋副的导程与齿轮模数，轻载高速工况下可选用大导程螺旋副搭配小模数齿轮，提升叉体平移速度，重载低速工况下可选用小导程螺旋副搭配大模数齿轮，提升输出推力，结构拓展性较强，可根据不同的工位需求快速改型适配。
