PCB板载带灯RJ45网络接口连接器

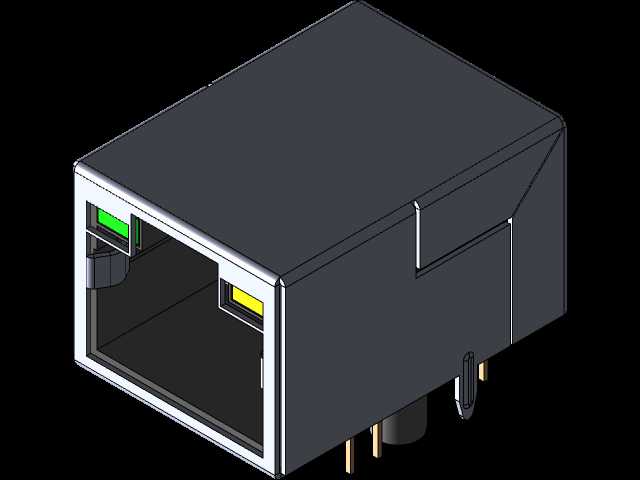

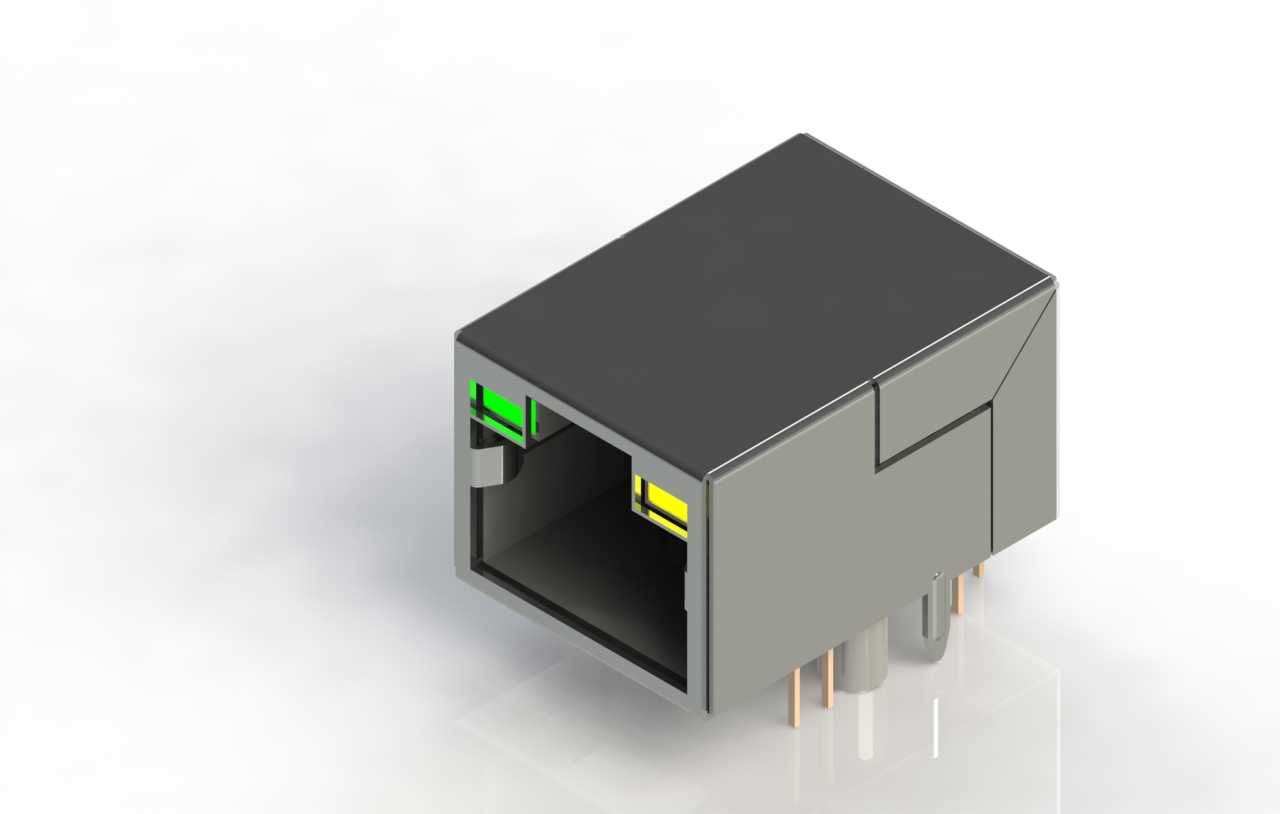

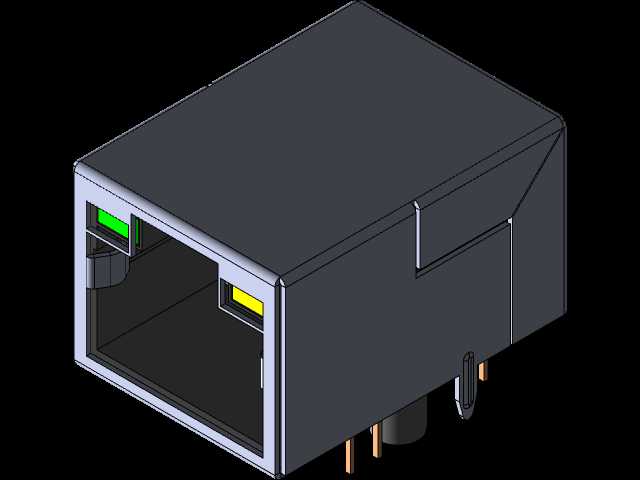

　　在工业控制板卡、消费电子主板、交换机线路板、嵌入式设备硬件的设计环节中，板载网络接口的选型与结构适配，是影响整板EMC性能、装配良率、长期连接可靠性的关键细节，这款带状态指示的RJ45连接器，正是针对PCB直插安装场景优化的接插件方案。从实际使用场景来看，这类连接器广泛覆盖工业以太网节点、物联网网关、工控机主板、家用路由器、服务器网卡等需要有线网络接入的硬件产品，承担物理层网线连接、信号传输的核心作用，区别于普通无屏蔽无指示的RJ45接口，这款结构集成了链路状态与数据传输的指示灯位，无需在PCB板上额外预留独立灯珠的安装空间，可直接通过连接器内置的导光结构，将板载灯珠的光线传导至接口面板位置，

　　方便运维人员在设备外部直接观察网络连接状态、数据收发状态，大幅降低现场故障排查的难度。从设计思路层面拆解，这款连接器采用了全包式的金属屏蔽外壳结构，外壳边缘预留了与PCB焊盘接触的接地引脚，在焊接完成后可直接形成连续的屏蔽腔体，有效阻隔外界电磁干扰对高速网络信号的影响，同时也能减少接口自身信号对外的电磁辐射，满足工业场景下的EMC测试要求。接口内部的胶芯结构采用了防呆设计，水晶头插入时可自动对位，避免反插损坏内部弹片，弹片触点采用了镀金处理，降低长期插拔后的接触电阻，保证千兆甚至万兆网络传输时的信号稳定性。在安装边界与尺寸适配方面，这款连接器采用直插式DIP焊接引脚，引脚间距符合通用RJ45接口的PCB封装标准，

　　可直接匹配行业通用的封装库，无需重新绘制封装即可直接导入设计使用；连接器本体的高度、深度尺寸经过优化，既可以适配外壳厚度1U-2U的标准机架式设备，也能满足紧凑型嵌入式设备的内部空间要求，不会出现接口突出外壳过多、或者与周边电容、电阻、芯片等元器件产生结构干涉的问题。连接器底部预留了足够的爬电距离，引脚之间的绝缘间隙满足安规设计要求，避免高压环境下出现引脚间打火、短路的风险。接口前端的弹片卡扣位置与标准水晶头匹配，插入后可实现自锁，拉扯网线时不会出现松脱、接触不良的问题，同时卡扣的按压力度经过调校，日常拔插时不需要过大的按压力度，也不会出现卡扣过松导致的连接脱落问题。两侧的导光柱分别对应不同的指示灯功能，

　　通常绿色指示灯对应链路连接状态，正常连通后常亮，黄色指示灯对应数据收发状态，有数据传输时闪烁，导光柱的散光角度经过优化，在设备正面120度视角范围内都可以清晰观察到灯的状态，不存在观察死角。在结构强度设计上，连接器的金属外壳采用了折弯扣合的一体式结构，外壳与胶芯之间设置了定位卡扣，在多次插拔后不会出现外壳松动、胶芯移位的问题，可承受至少1000次以上的插拔寿命，满足消费电子、工业设备全生命周期的使用要求。焊接引脚的长度经过精准控制，过波峰焊时不会出现引脚连锡、虚焊的问题，同时引脚的抗拉强度满足要求，焊接完成后可承受一定的外力拉扯，不会出现引脚从胶芯中脱落的问题。对于硬件结构工程师而言，选用这类成熟的标准化连接器，既可以减少自定义结构的开模成本，也能降低生产装配环节的不良率，同时标准化的封装也方便后续硬件迭代时的器件替换，不需要重新调整PCB布局与外壳开孔位置。在外壳开孔适配方面，这款连接器的前端面板尺寸匹配标准RJ45开口尺寸，设备外壳只需要按照通用尺寸开孔即可，不需要针对这款连接器做特殊的开口调整，可大幅缩短结构设计的周期。
