卧式滚筒球磨机结构设计方案

　　在矿物加工、陶瓷坯料制备、涂料粉体生产这类需要微米级粉体均混的场景里，卧式滚筒球磨机是投产占比最高的粗磨混料设备，这套三维结构完整还原了小型试验级球磨机的核心装配关系，能直接对接小批量试产线的安装适配需求。从实际工况适配来看，这类小型卧式球磨机的核心作业逻辑是靠筒体低速旋转带动内部研磨介质（钢球、瓷球或氧化铝柱）产生泻落、抛落运动，靠介质间的冲击、挤压、研磨作用把进料粒度控制在20mm以内的物料磨到100-500目区间，同时完成多组分粉体的均匀混合，相比立式搅拌磨，它的结构容错率更高，对高硬度、高磨蚀性物料的适配性更好，连续作业时的运维成本仅为同产能立式设备的60%左右。

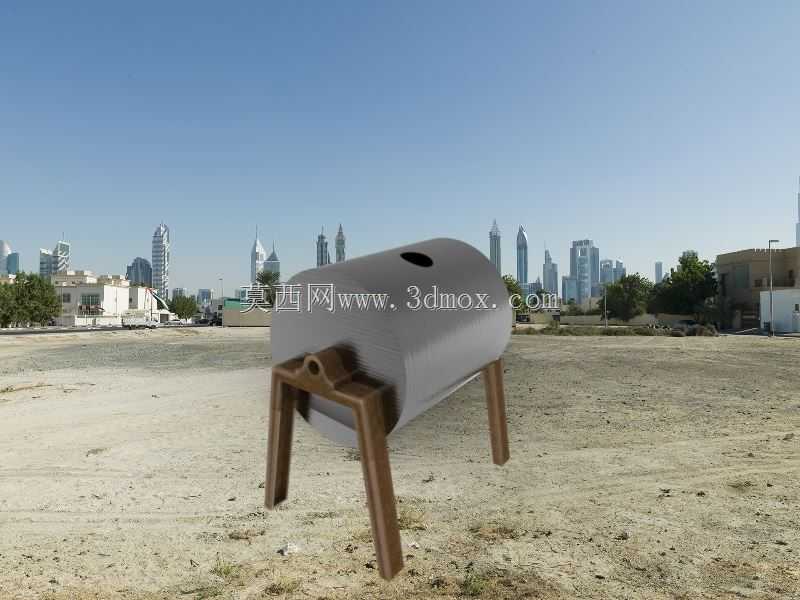

　　结构设计上，这套方案采用了两端轴颈支撑的卧式布局，筒体为等直径圆柱形结构，筒体上方开设两个对称的加料/卸料口，日常作业时用密封压盖锁紧，避免粉体泄漏；支撑部分采用一体式铸造支腿，支腿与地面接触端预留了地脚螺栓安装孔，安装时需要保证两端轴颈的同轴度公差控制在0.1mm/m以内，避免运转时出现轴瓦偏磨、筒体跳动的问题。传动端的设计预留了标准减速电机的安装接口，实际选型时可以根据研磨物料的装填量匹配0.75-1.5kW的四级电机，搭配摆线针轮减速器把筒体转速控制在30-50r/min区间——这个转速区间是小型球磨机的临界工作转速区间，既能让研磨介质产生足够的抛落冲击力，又不会因为转速过高导致介质随筒体同步旋转失去研磨作用。

　　从安装边界来看，这套小型球磨机的筒体有效容积约为50L，单批次可装填物料加研磨介质的总重量不超过80kg，设备整体占地长度约1.2m、宽度约0.6m、安装高度约0.8m，安装时需要在设备周边预留至少0.5m的操作空间，方便开盖加料、清理筒体以及日常检查衬板磨损情况。筒体内部的设计预留了可更换耐磨衬板的安装槽，用户可以根据研磨物料的特性选择锰钢衬板、橡胶衬板或者高铝瓷衬板：处理金属矿、石英砂这类高磨蚀性物料时用锰钢衬板，抗冲击性能更好；处理陶瓷釉料、电子粉体这类不能引入铁杂质的物料时，用高铝瓷衬板搭配同材质研磨介质，能有效控制产品的铁杂质含量。

　　实际使用中，这套结构的进料端可以搭配小型振动给料机实现连续给料，出料端可以搭配筛网结构实现研磨介质和成品粉体的分离，适合小批量多品种的粉体加工场景，比如实验室配方试验、小型陶瓷作坊坯料制备、五金加工厂的金属粉末混料等场景。设计时特意简化了不必要的复杂结构，没有采用多余的液压顶升、自动开盖这类冗余功能，核心结构全部采用标准化的机械连接，易损件都采用通用规格，后期运维时不需要定制特殊配件，能有效降低设备的全生命周期使用成本。另外，支腿的结构设计做了加强处理，即使筒体内装填满研磨介质和物料，运转时的整体晃动量也能控制在0.2mm以内，不需要额外做混凝土基础固定，放在硬化的车间地面上锁紧地脚螺栓就能正常投产，对小型生产场地的适配性非常好。筒体两端的密封结构采用了填料密封加毛毡防尘的双重设计，既能避免筒体内的细粉泄漏到车间环境里，也能防止外界的灰尘、杂物进入筒体污染物料，符合粉体加工车间的环保生产要求。
