小型四轮代步车管式承载底盘结构设计

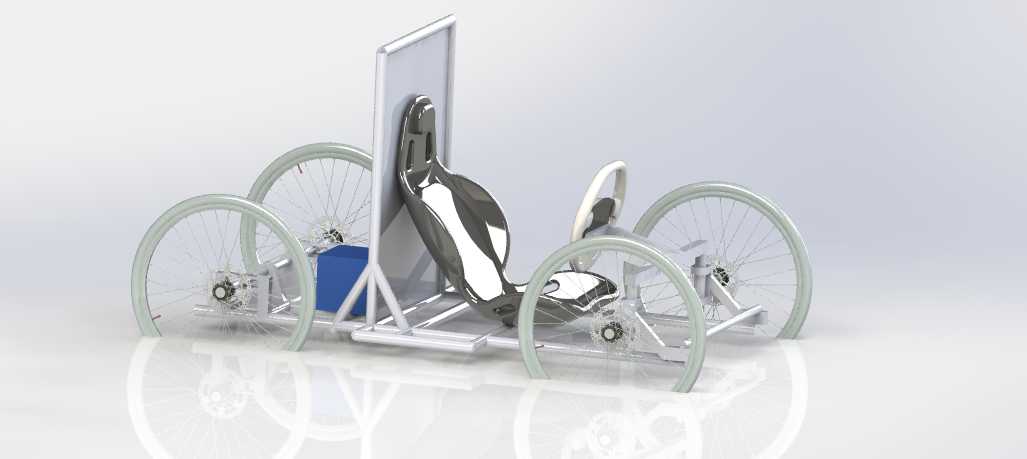

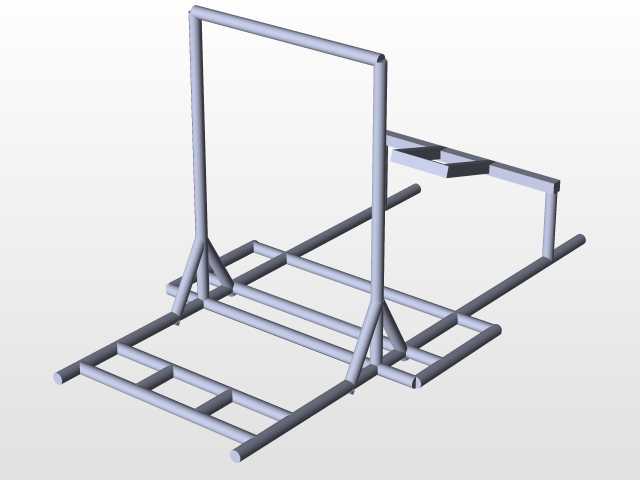

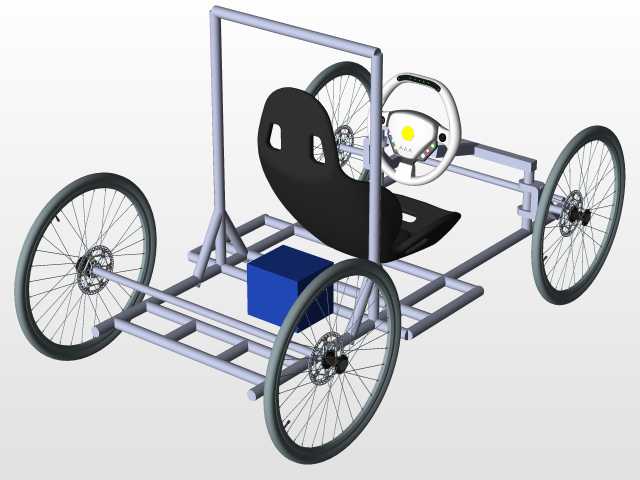

　　这套底盘结构面向小排量动力的轻型四轮代步场景开发，适配单人短途出行、休闲骑行类的小型四轮车辆使用需求，整体采用圆管焊接式的空间桁架承载方案，没有额外设计独立的承载式车身蒙皮结构，所有动力单元、驾乘部件、行走机构的安装载荷全部由管式车架直接承担，这类结构的优势在于整体自重更轻，管材的抗弯抗扭特性可以在有限的截面尺寸下实现足够的结构强度，同时加工环节只需要完成管材切割、弯管、焊接工序，不需要大型冲压模具投入，非常适合小批量定制化的轻型四轮车生产场景。

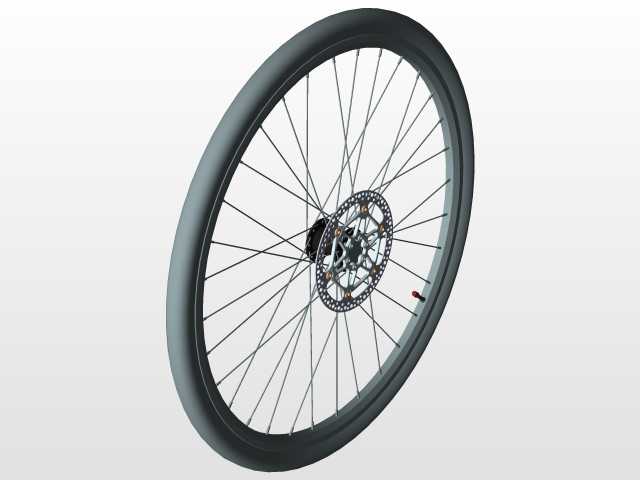

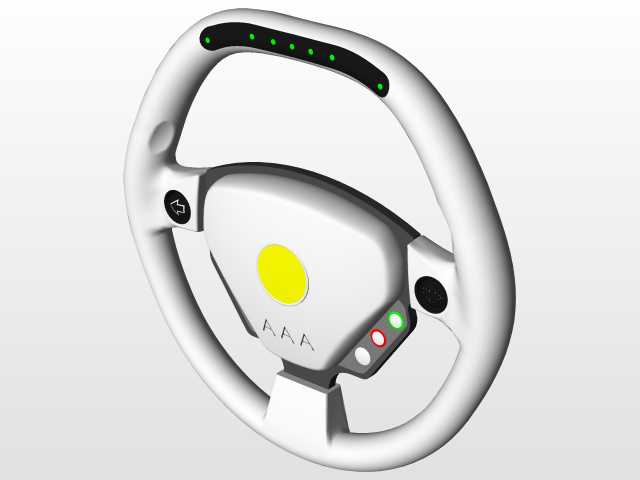

　　从实际使用的安装边界来看，这套底盘的轮组采用四轮等辐条轮配置，前后轮均采用大直径辐条轮结构，这类轮组本身自重较轻，滚动阻力小，适配铺装路面的休闲出行场景，轮距设定兼顾了低速行驶的侧向稳定性，不会因为轮距过窄导致转向侧倾风险，同时轴距尺寸匹配单人驾乘的空间需求，没有预留多余的后排乘坐空间，进一步压缩了底盘的整体尺寸，让整车的转弯半径更小，适合狭窄社区、园区道路的通行需求。车架的前部预留了转向机构的安装位，转向柱直接固定在前段车架的管架上，方向盘的安装角度贴合正常坐姿下的手臂操作范围，不需要额外加装转向角度调整机构就能满足多数驾乘人员的操作习惯。

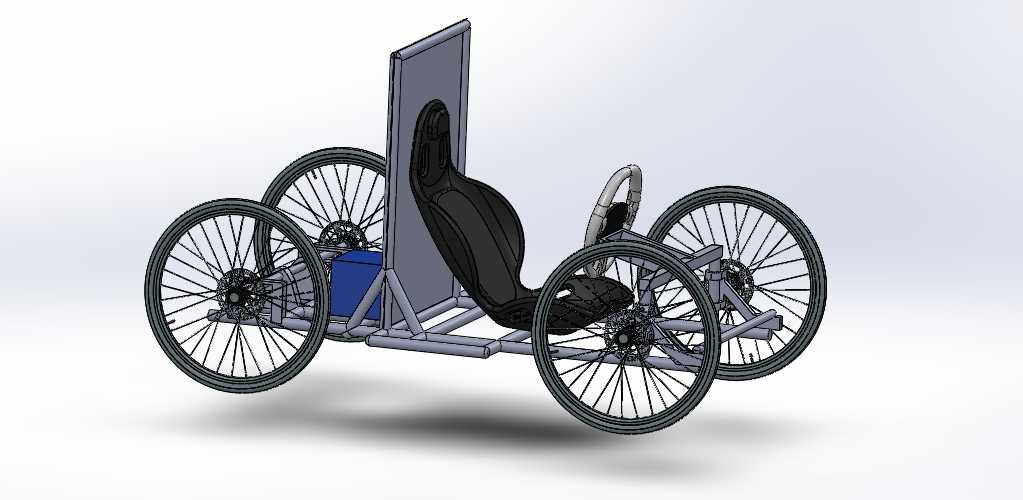

　　驾乘区域的设计直接集成了桶式运动座椅的安装点位，座椅靠背采用大倾角的支撑结构，靠背背部直接通过一块立式安装板固定在车架中段的横管上，不需要额外设计复杂的座椅调节滑轨，固定的座椅位置经过人机工程校核，驾乘人员坐入后腿部到转向柱、脚部到前部动力舱的距离都处于舒适操作区间，座椅本身的包裹性可以在车辆转向时提供足够的侧向支撑，匹配这类轻型四轮车的低速运动特性。车架的侧部预留了电池单元的安装舱位，蓝色的动力电池直接固定在座椅侧方的车架管梁之间，这个位置的布局可以让整车的重心更低，同时平衡前后轴的载荷分配，避免电池后置或者前置导致的轴荷偏移问题，提升行驶过程中的稳定性。

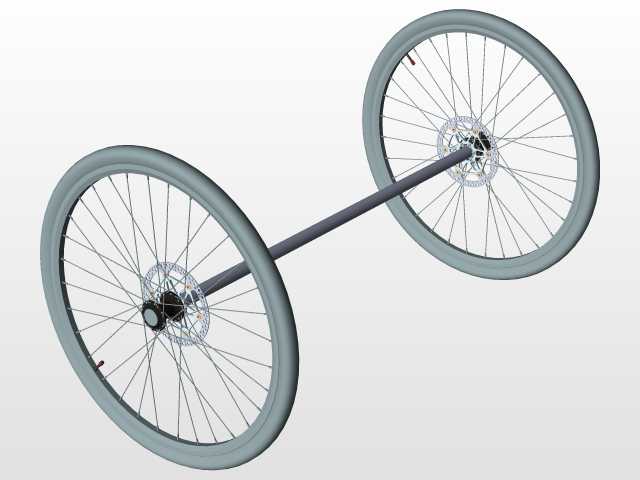

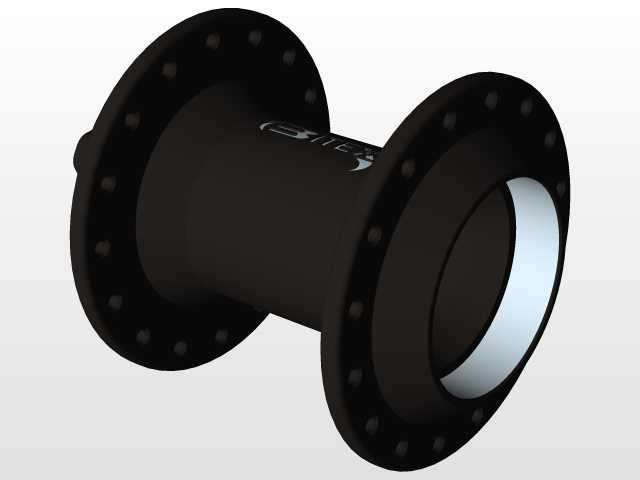

　　设计过程中优先考虑了零部件的通用化适配，所有轮组都采用标准的自行车辐条轮规格，轮胎、辐条、花鼓都可以直接采购通用标准件，不需要单独开模定制轮组部件，大幅降低了后期的维护成本和零部件采购成本。车架的管材连接节点全部采用满焊工艺，关键受力位置的管接头处增加了三角形加强筋结构，避免长期交变载荷下出现焊缝开裂的问题，底盘下部没有设计额外的护板结构，一方面是为了进一步降低自重，另一方面也方便后期对动力线路、制动线路进行检修维护，所有布线都可以沿着车架管梁内部或者侧面走线，通过扎带固定即可，不需要设计专门的走线槽。

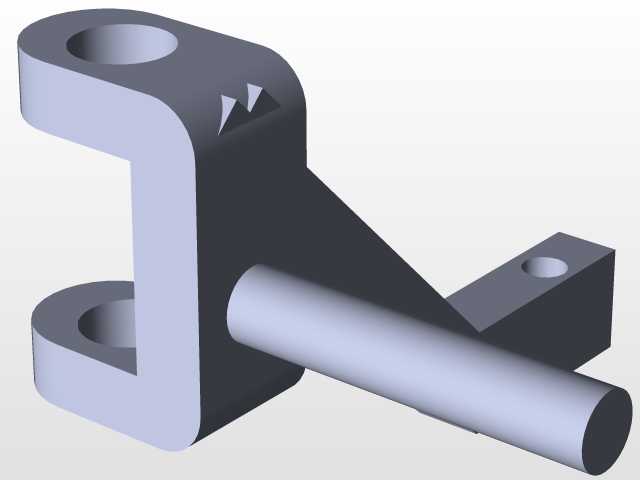

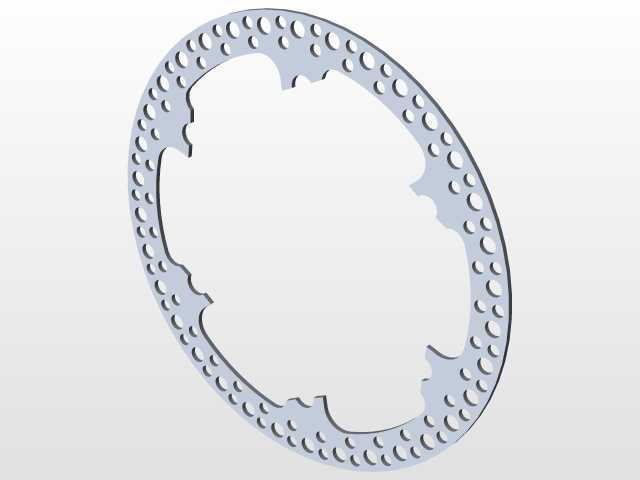

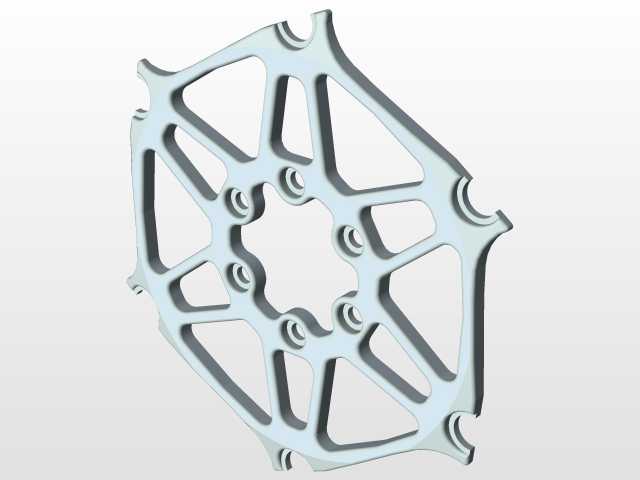

　　转向系统采用最简单的齿轮齿条直接传动结构，转向柱和前轮转向节之间通过连杆直接连接，没有加装助力结构，因为整车自重较轻，原地转向和低速转向的操作力度完全在人力可轻松操作的范围内，省去助力结构可以进一步降低结构复杂度，减少故障点。制动系统的安装点位直接预留 在每个轮组的花鼓位置，可以适配线拉碟刹或者抱刹结构，安装尺寸兼容常规自行车的制动部件，用户可以根据自身的成本需求和性能需求选择对应的制动配置。动力单元除了适配侧置的电池动力方案，也可以在车架后部预留的安装位上加装小型燃油发动机，安装点位的孔位做了通用化设计，可以适配不同规格的小型动力单元，不需要对车架结构进行二次修改就能完成动力形式的切换。

　　从安装边界的尺寸约束来看，这套底盘的整体宽度控制在常规非机动车道可通行的尺寸范围内，高度方向因为没有设计顶部车架结构，整体最高点就是座椅靠背的顶端，整车高度可以满足常规车库、储物间的存放需求，长度方向前后轮的外廓尺寸紧凑，停放时占用的空间和常规两轮电动车接近，相比常规四轮汽车的停放空间需求降低了60%以上，非常适合短途代步的使用场景。车架的管架结构本身也预留了后期加装外覆盖件的安装孔位，用户如果需要加装车身外壳、储物箱、遮阳棚等附属部件，不需要在车架上额外钻孔，直接利用预留的安装点位就可以完成固定，不会破坏原有车架的结构强度。
