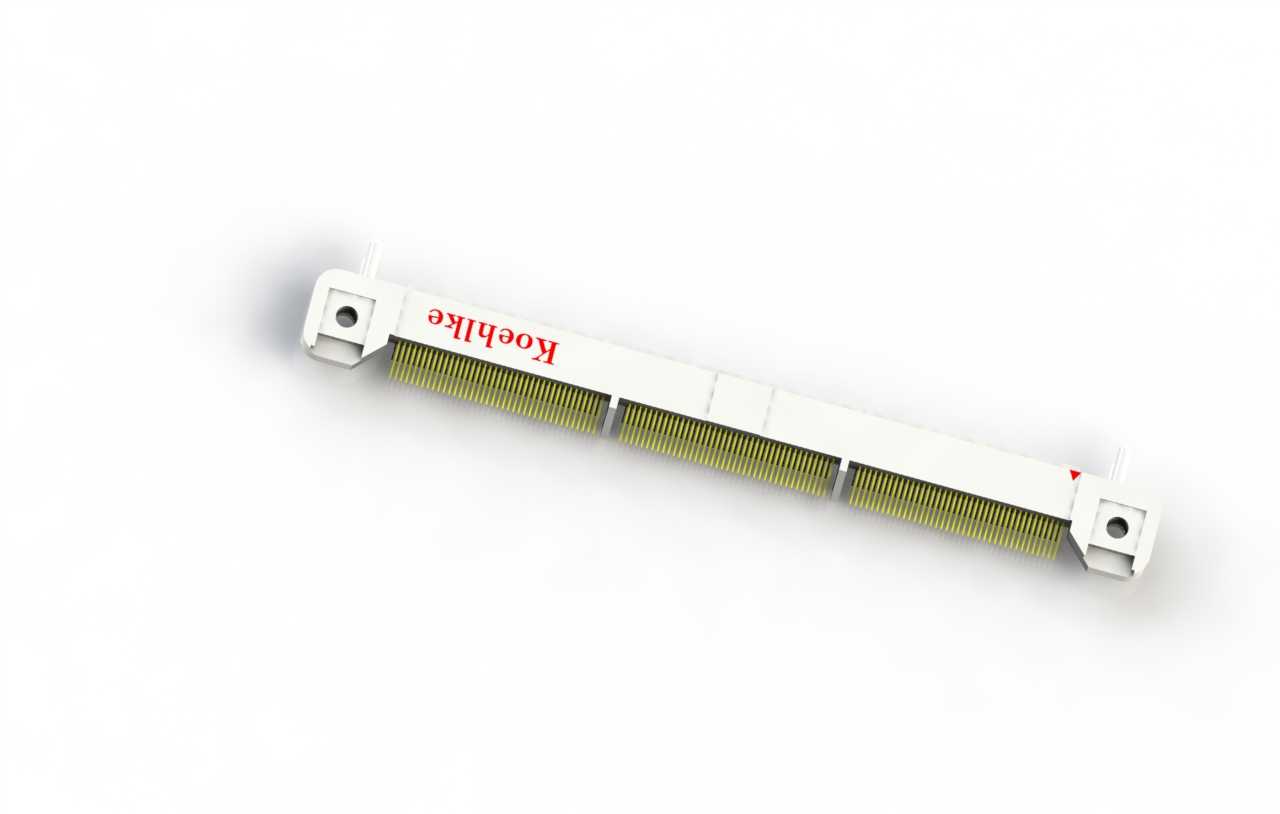

PCB板用240位0.5mm间距直角SMT连接器

　　在消费电子、工业控制板卡、通讯设备的PCB板级互连场景中，直角SMT连接器是实现板间垂直转水平信号传输的核心互连部件，本次呈现的这款240Pin、0.5mm间距的直角表贴连接器，正是针对高密度板卡互连需求开发的结构件。从实际应用场景来看，这类连接器常被用在主板与扩展子卡的垂直拼接工位，比如工控机的IO扩展板、通讯设备的业务子板、测试治具的信号转接板上，当子板需要平行于主板安装、同时要保证信号链路的阻抗连续性时，直角结构的SMT连接器就成为首选方案，相比直插式连接器，它不需要在主板上预留贯穿式过孔，能够充分利用PCB表层布线空间，尤其适合层数多、布线密度高的高密度互连板卡。

　　从产品功能特性来看，这款连接器采用0.5mm的接触件间距，单排共240个信号触点，能够同时传输多路差分信号与低压控制信号，接触端采用镀金弹片结构，弹片的接触压力经过调校，既能保证多次插拔后的接触可靠性，又不会因为插拔力过大导致PCB焊盘受力脱落。连接器本体采用耐高温LCP工程塑料注塑成型，能够承受SMT回流焊过程中的260℃高温峰值，不会出现本体变形、触点移位的问题，本体上的定位柱与PCB上的定位孔精准匹配，在SMT贴片过程中可以通过治具快速定位，减少贴片偏移的不良率。两端的固定焊脚设计为加宽结构，回流焊后能够提供足够的机械固定强度，避免后续插拔过程中连接器从PCB上脱落，本体侧面的极性防呆标识，能够在装配过程中防止插反，避免因为接反导致的板卡短路损坏。

　　从设计思路层面拆解这款连接器的结构，首先是直角转向的结构设计，接触件从SMT焊脚端到插接端采用90度折弯成型，折弯处的圆角经过反复优化，既保证信号传输路径的阻抗连续，减少高速信号传输过程中的反射损耗，又避免折弯处出现应力集中导致接触件断裂。本体的加强筋设计分布在连接器的中部与两端，因为240Pin的连接器整体长度较长，SMT回流焊过程中如果本体强度不足，容易出现高温下的翘曲变形，导致部分触点焊盘虚焊，加强筋的排布刚好对应PCB上的应力释放区域，不会和PCB表层布线产生干涉。插接端的导向槽设计在连接器两端，子卡插入时首先通过导向槽定位，再逐步和接触件啮合，能够有效避免插歪导致的接触件弯折损坏，插接端的外壳凸起结构，能够在插合后和子卡上的卡扣配合，提供一定的保持力，避免设备运输、振动过程中出现子卡松脱的问题。

　　关于外形尺寸与安装边界，这款连接器的总长度对应240个0.5mm间距触点的排布尺寸，加上两端固定结构的余量，在PCB布局时需要在连接器本体外侧预留至少1mm的工艺边，用于SMT贴片时的治具夹持。直角结构的高度方向尺寸，需要考虑子板插合后的整体堆叠高度，在进行板卡堆叠设计时，要保证连接器上方没有其他结构件干涉子卡的插拔操作，SMT焊脚的尺寸按照0.5mm间距连接器的行业标准设计，焊盘宽度与长度匹配接触件的焊接端尺寸，钢网开口厚度按照0.12mm设计就能保证焊锡量充足，不会出现连锡、虚焊的问题。连接器本体距离PCB板边的距离建议不小于3mm，避免分板过程中应力传递到连接器焊盘导致焊点开裂，在进行三维布局时，还要注意连接器的插接方向不要和其他高器件产生干涉，插拔方向上预留至少20mm的操作空间，方便后续装配与维护过程中的子卡插拔操作。

　　在实际选型应用中，这类高密度SMT直角连接器的选用需要匹配板卡的信号传输速率，0.5mm间距的结构能够支持最高数Gbps的差分信号传输，接触件的镀金层厚度需要根据插拔次数要求选择，常规工业级应用选择0.76um的镀金层就能满足50次以上的插拔寿命要求，如果是测试治具这类需要频繁插拔的场景，则需要选择更厚镀金层的版本。在三维建模过程中，这类连接器的模型需要准确还原焊盘位置、定位柱尺寸、插接端的配合尺寸，才能保证PCB设计时的封装准确性，避免出现实物焊接时的干涉问题，模型中还原的本体标识、极性标记也能在结构评审阶段快速识别连接器的安装方向，减少设计阶段的错误率。
