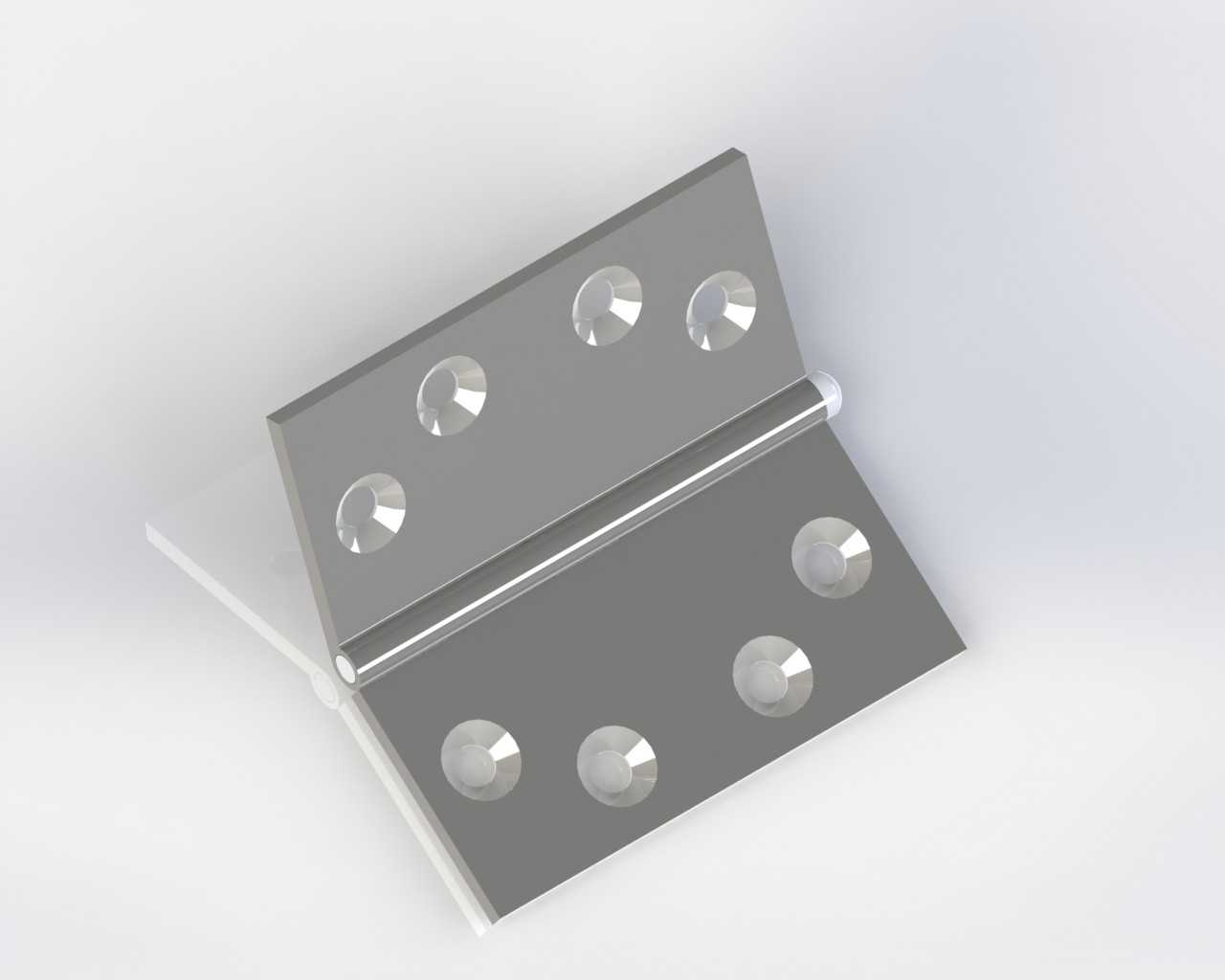

双页八孔不锈钢合页结构设计

　　这款双页合页作为常见的转动连接构件，核心应用场景覆盖各类室内平开门、小型设备检修舱门、木质柜体门板、轻型工业防护门的转动连接部位，是实现两个构件绕固定轴相对转动的基础五金件。从实际使用需求出发，合页的转动轴采用通长圆柱销轴结构，销轴两端做收边铆压处理，既保证两个页片转动时的同轴度，又能避免销轴在长期开合过程中出现轴向窜动脱落的问题，转动副的间隙控制在0.1mm以内，既保证开合过程无卡滞，又不会出现页片晃动导致的门板错位问题。

　　两个页片均采用平直矩形板材冲压成型，单页片上均匀分布4个沉头安装孔，沉头孔的深度与常用的十字沉头螺丝头部尺寸匹配，安装后螺丝头部完全没入页片平面，不会出现凸起刮蹭门板或门框的情况，孔位排布沿页片长度方向等距分布，安装时受力均匀，长期承重状态下不会出现单个孔位应力集中导致的页片变形。页片与销轴连接的卷边部位采用整页卷圆工艺，卷边与页片本体为同一板材弯折成型，没有额外焊接接缝，避免了焊接部位应力集中易断裂的问题，卷边的内径与销轴外径采用间隙配合，表面粗糙度控制在Ra1.6以下，开合过程转动顺滑，无异常摩擦异响。

　　从安装边界来看，这款合页的两个页片展开时为完整平面，闭合时两个页片可完全贴合，转动角度范围可达0-180度，能够满足常规平开门的全开需求，安装时需要在门板和门框的连接侧边开出对应深度的合页槽，槽深与合页页片厚度一致，安装后合页表面与门板、门框表面齐平，不会出现突出影响美观的问题。页片的边缘全部做倒圆角处理，没有尖锐的冲压毛边，安装操作过程中不会划伤施工人员，日常使用过程中也不会剐蹭经过的人员或物品。

　　在结构设计层面，这款合页没有额外的阻尼或定位结构，属于普通自由转动合页，依靠门板自身的重量和配套的门锁、门吸实现开合位置的固定，适用于没有自动闭合需求的普通门体连接场景。材质选用常见的304不锈钢板材，表面做拉丝处理，既具备足够的结构强度，承重能力可满足单扇重量40kg以内的门体使用需求，又具备良好的防锈耐腐蚀性能，可在潮湿的厨卫环境或者普通户外非极端淋雨场景下长期使用，不会出现生锈卡滞的问题。

　　建模过程中，需要重点关注卷边部位的弯折成型工艺，卷圆的曲率要与销轴直径完全匹配，沉头孔的锥度要与标准沉头螺丝的头部锥度一致，两个页片的孔位要保证同轴度，避免安装时出现孔位错位导致螺丝无法拧入的问题。转动副的配合间隙要合理设置，间隙过大会导致门体下垂晃动，间隙过小会导致开合阻力大，长期使用磨损后容易卡滞。页片的厚度根据承重需求做对应匹配，常规家用场景下2mm厚度的不锈钢板材即可满足使用需求，重型门体场景可适当增加板材厚度，同时加大销轴直径，提升整体承重能力。

　　实际选型使用时，需要根据门体的重量、宽度、使用频率选择对应数量的合页，常规室内门高度2m以内的配置3组合页即可，高度超过2.2m的门体需要增加合页数量，分散承重应力，避免长期使用后门体出现变形下垂。安装时要保证所有合页的销轴处于同一条垂直线上，否则会出现开合卡滞、合页受力不均加速磨损的问题，固定螺丝需要全部拧紧，不允许出现浮钉情况，否则长期开合震动会导致螺丝松动，门体错位。
