34路板对板连接器接插件结构设计

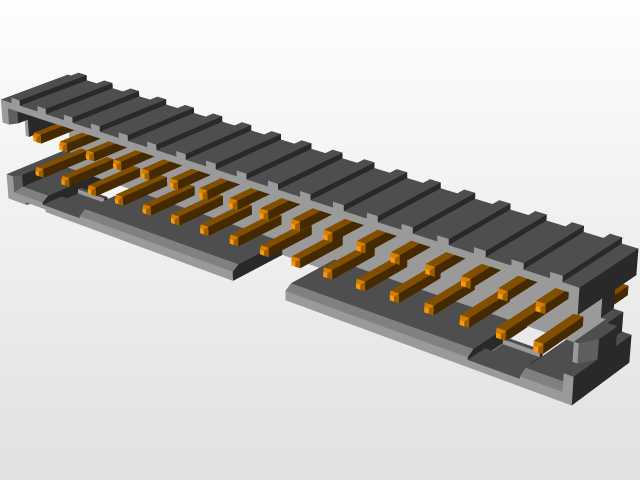

　　这款34路板对板连接器的结构设计，核心围绕高密度板间电气互联场景展开，在工业控制板卡、通讯设备主板、仪器仪表内部电路连接场景中，这类多pin连接器承担着不同PCB板之间信号与小功率电流的传输作用，相比飞线焊接或排线连接，直插式板对板结构能大幅缩减板间占用空间，同时提升连接一致性，降低人工焊接带来的虚焊、错焊风险。从结构细节来看，该连接器采用双列对称排布的接触端子，单排17pin合计34个连接通路，端子采用铜合金基材冲压成型，接触端设计为弹性悬臂结构，插合时能产生稳定的正向接触压力，保证振动工况下的接触可靠性，避免信号瞬断问题。绝缘体部分采用耐高温工程塑料注塑成型，槽位与端子一一对应，每个端子槽都设计了防退卡扣结构，

　　端子压入绝缘体后不会在插拔过程中出现移位、退pin问题，绝缘体的侧壁做了导向斜角设计，公母端插合时能自动导正，避免插歪导致的端子弯折、损坏。公母端的插合面设计了定位凸台与凹槽，除了端子本身的导向外，外围的定位结构能承受更大的侧向力，在设备组装、后期维护插拔过程中，不会因为侧向受力导致端子变形。从安装边界来看，该连接器采用表面贴装设计，焊接端的焊脚尺寸匹配标准PCB焊盘设计，焊脚伸出绝缘体底部的高度控制在1.2mm，既能保证焊锡充分浸润形成可靠焊点，又不会因为焊脚过长导致焊锡溢出造成相邻pin短路。连接器整体的板间堆叠高度适配常规10mm板间距设计，对于空间紧凑的手持设备、嵌入式仪器内部，也可以根据实际板距调整绝缘体高度参数。

　　设计过程中重点考量了插拔力的平衡，单pin的插拔力控制在0.3-0.5N区间，34pin总插拔力在10-17N之间，既不会因为插拔力过小导致连接松脱，也不会因为插拔力过大造成组装困难、PCB板受力变形。端子的接触区域做了镀金处理，底层镀镍提升防腐能力与镀层结合力，表层镀金降低接触电阻，保证微弱信号传输时的稳定性，避免接触电阻过大导致的信号衰减、发热问题。绝缘体的材料选型兼顾了波峰焊、回流焊的耐高温要求，能承受260摄氏度峰值温度的焊接过程，不会出现高温变形、起泡问题，同时材料本身具备良好的绝缘性能，相邻pin之间的绝缘电阻满足1000MΩ以上的电气要求，避免相邻通路之间的信号串扰。在实际应用中，

　　这类多pin连接器常见于工业采集模块的主板与IO板连接、传感器信号汇总板与主控板的互联场景，相比传统的排线接插件，直插式结构不需要额外的排线压接工序，能直接实现两块PCB的垂直或平行连接，减少组装工序，提升生产效率。结构设计时还做了防呆处理，连接器两端的固定脚位置不对称，反向状态下无法插入，避免组装时插反导致的电路烧毁问题，两端的固定焊脚除了定位作用外，还能承担插拔时的机械应力，避免焊接端子在反复插拔过程中出现焊点开裂。端子的悬臂长度经过反复校核，在保证弹性接触力的前提下，悬臂的疲劳寿命满足500次以上插拔要求，覆盖设备全生命周期的维护插拔需求。绝缘体的边缘做了圆角处理，避免组装过程中锐边划伤操作人员或损坏周边线材，整体外形的长宽尺寸根据pin数做了紧凑化设计，在保证pin间距1.27mm的绝缘安全距离前提下，尽可能缩小连接器的整体占用面积，给PCB板上的其他元器件留出更多布局空间。
