高速差分夹层板对板连接组件结构设计

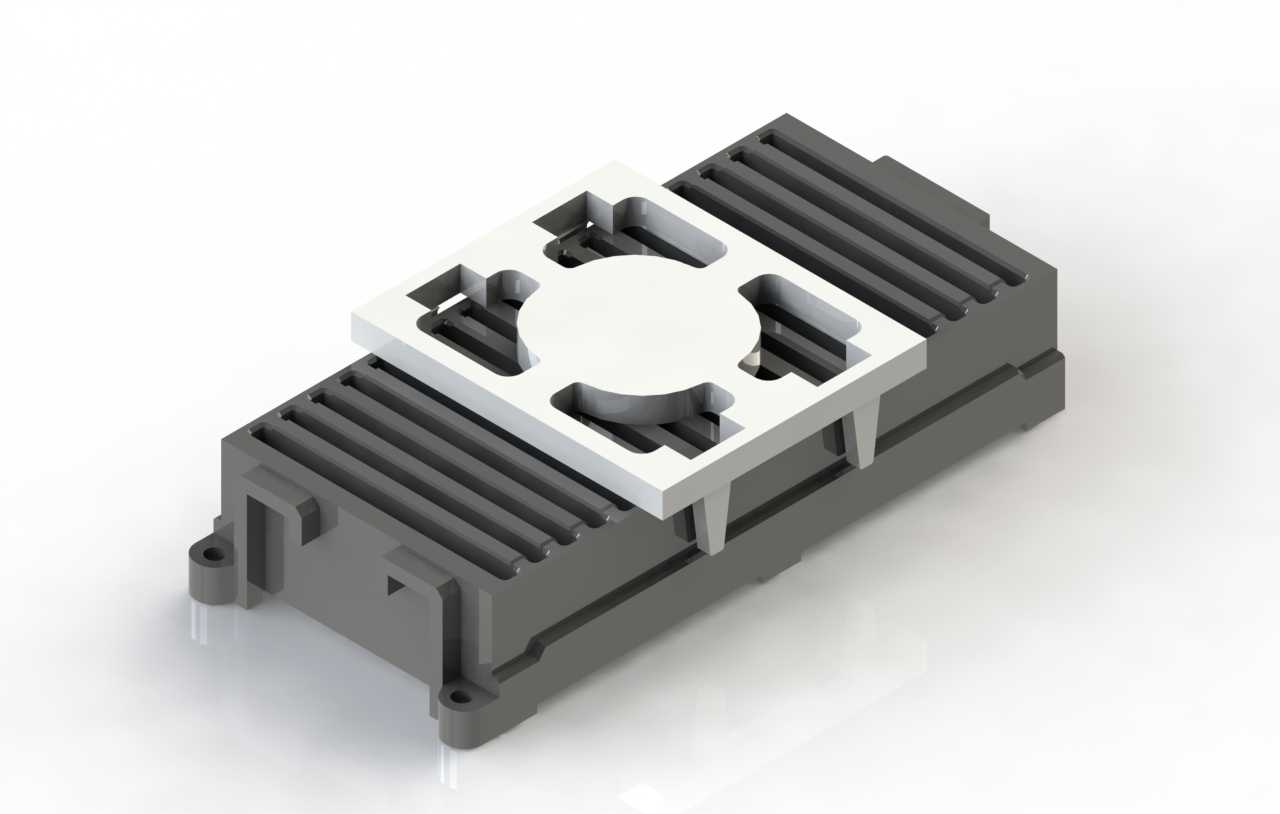

　　在高密度机架式通信设备、工业计算板卡、高速数据采集系统的板卡堆叠架构中，夹层连接器承担着不同功能PCB板之间的信号与功率传输职责，这类应用场景下，板卡间距通常根据机箱风道设计、元器件布局高度在10mm到40mm区间调整，传统直插式连接器无法适配可变堆叠高度的需求，同时25Gbps以上的差分信号传输对连接器的阻抗匹配、信号完整性提出了极高要求。这款夹层连接组件在设计阶段就针对差分信号传输做了专项优化，公母端配合界面采用非短截线接触结构，避免接触端的多余导体分支造成信号反射，配合适配的共振阻尼结构，能够在高速信号传输过程中抑制谐振尖峰，降低插入损耗与回波损耗，保证差分对的阻抗连续性，满足单通道25Gbps以上的信号传输速率要求。从结构布局来看，连接器主体采用基座加屏蔽格栅的组合结构，深色的耐高温绝缘基座采用高强度工程塑料注塑成型，基座上排布多组差分信号接触件与电源接触件，接触件采用镀金铜合金材质，保证多次插拔后的接触可靠性与低接触电阻；基座外侧集成的散热格栅结构，一方面能够增加连接器自身的散热面积，将大电流电源接触件工作时产生的热量快速导出到周围空气中，避免局部温升过高影响板卡周边元器件的工作稳定性，另一方面格栅结构也形成了相邻差分对之间的屏蔽隔断，降低信号串扰，提升高速传输下的信号质量。连接器的安装定位通过基座两端的定位柱与固定孔实现，安装时定位柱先与PCB上的定位孔配合，完成连接器的预定位，再通过固定孔穿入螺钉将连接器锁紧在PCB表面，

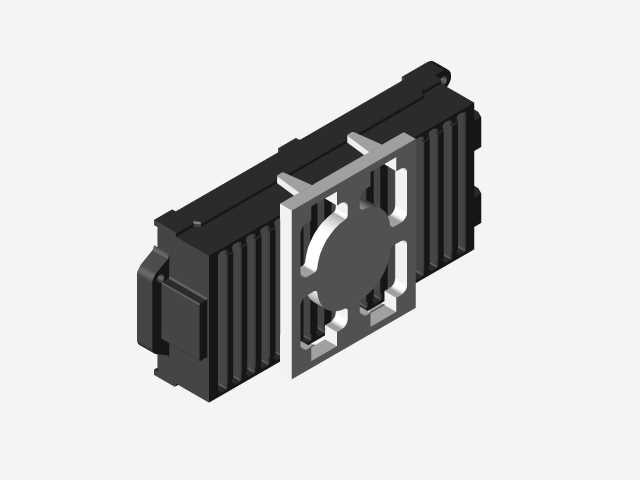

　　这种定位方式能够保证SMT焊接时连接器的位置精度，避免焊接偏移导致的接触件共面度超差问题。上层的白色适配压板是针对夹层堆叠场景设计的辅助结构，压板中部的圆形避让区域对应板卡上的高尺寸元器件，避免连接器安装后与板卡背面的电容、芯片等元器件发生干涉，压板四周的镂空结构与下方基座的接触件位置精准对应，公母端对插时压板能够起到导向作用，校正插合角度，避免斜插导致的接触件弯折损伤，同时压板也能够分散插合时的压力，保证整排接触件受力均匀，每个接触点的接插压力保持在设计区间内，既保证接触可靠性，又避免插拔力过大导致的板卡变形。在选型适配过程中，需要根据实际板卡的堆叠高度选择对应高度的连接器型号，确认连接器的总高度不超过板间净空，同时要预留0.

　　5mm到1mm的装配公差余量，避免结构加工误差导致连接器被压溃或者接触不到位；差分信号走线在PCB出线端需要做等长处理，阻抗控制在100欧姆差分阻抗，走线远离板上的开关电源等强干扰源，电源接触件对应的走线需要根据载流需求加宽铜皮，大电流回路建议多接触件并联使用，降低单个接触件的载流压力。这款连接器的接触件采用模块化排布，可根据实际需求配置高速差分接触件、单端信号接触件与电源接触件的数量比例，不需要全引脚满配，能够在满足功能需求的前提下降低物料成本，同时减少不必要的引脚占用，给PCB布线留出更多空间。在振动工况下的可靠性设计上，连接器的接触件采用悬臂梁结构，配合公母端插合后的锁紧摩擦力，能够在常规工业振动量级下保持接触稳定，

　　不会出现瞬断问题，基座与PCB的固定采用螺钉锁紧加焊接固定的双重方式，避免长期振动下连接器出现松脱。对于需要做散热设计的应用场景，连接器上方的压板可以根据需求更换为带导热垫的结构，将上层板卡芯片的热量通过导热垫传导到连接器基座的散热格栅上，辅助板卡散热，不需要额外在板间加装散热支架，节省板内空间。在三维建模过程中，需要准确还原接触件的排列间距、定位柱的位置尺寸、固定孔的孔径与位置度公差，同时要还原基座上的散热格栅、压板的避让镂空等细节结构，装配验证时需要模拟公母端的插合行程，确认插合过程中不存在结构干涉，插合到位后公母端的配合尺寸符合设计要求，接触件的有效接触长度满足规格要求，还要模拟板卡堆叠后的整体高度，确认与机箱内部的其他结构不存在干涉，保证整体装配的可行性。
