工业燃烧器筒体外壳结构设计方案

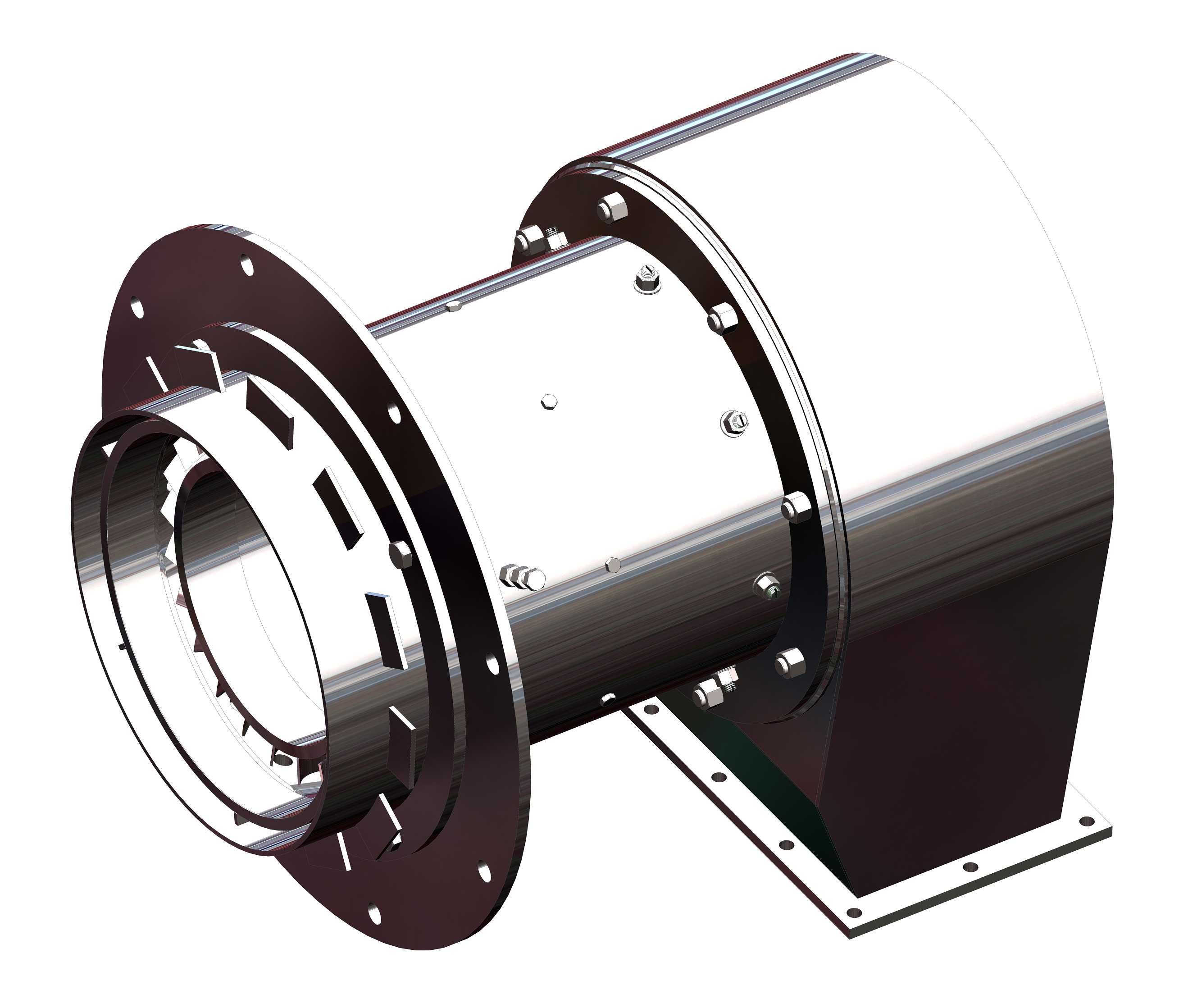

　　这款燃烧器外壳是为中小型工业直燃式加热设备配套的核心承载结构件，主要适配燃气、燃油类燃烧器的主机装配需求，常见应用场景包括工业热风炉、中小型锅炉燃烧段、涂装线烘干加热单元、食品加工烘烤设备的热源端，以及工业废气焚烧处理设备的预混燃烧段，作为燃烧核心部件的防护与定位载体，承担着隔绝内部燃烧高温、固定燃烧核心组件、对接上下游风道与燃料管路的多重作用。从结构设计逻辑来看，整个壳体采用分段式筒体拼接思路，主体为卷制焊接的圆柱形腔体，内壁预留了燃烧筒、点火电极、火焰检测探头的安装定位凸台，筒壁上排布的多组通孔是一次风的配风通道，开孔位置经过配风模拟校准，能够保证进入腔体的空气与燃料充分预混，

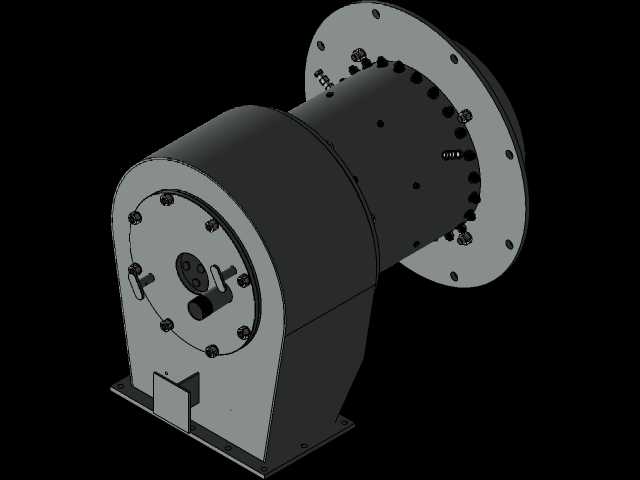

　　避免局部燃烧不充分产生积碳或者局部过热烧蚀壳体的问题。筒体一端采用带螺栓孔的圆形法兰结构，用于和燃烧器的风机段或者预混段对接，法兰端面预留了密封槽，可适配耐高温石墨密封垫，保证高压送风状态下不会出现漏风问题，避免风压损失影响燃烧效率；另一端为开口式出火端，边缘做了翻边强化处理，能够直接对接炉膛的耐火层接口，翻边结构同时可以阻挡炉膛内的高温辐射反向传导到壳体外侧的接线与管路部件。壳体下方设计的两个折弯成型安装支座，是整个部件的安装承载结构，支座上开有长条形安装孔，能够适配安装基座上±5mm的位置偏差，降低现场安装的对位难度，支座与筒体之间采用三角加强筋焊接，能够承受燃烧器工作时风机振动带来的交变载荷，避免长期运行后支座焊缝开裂。

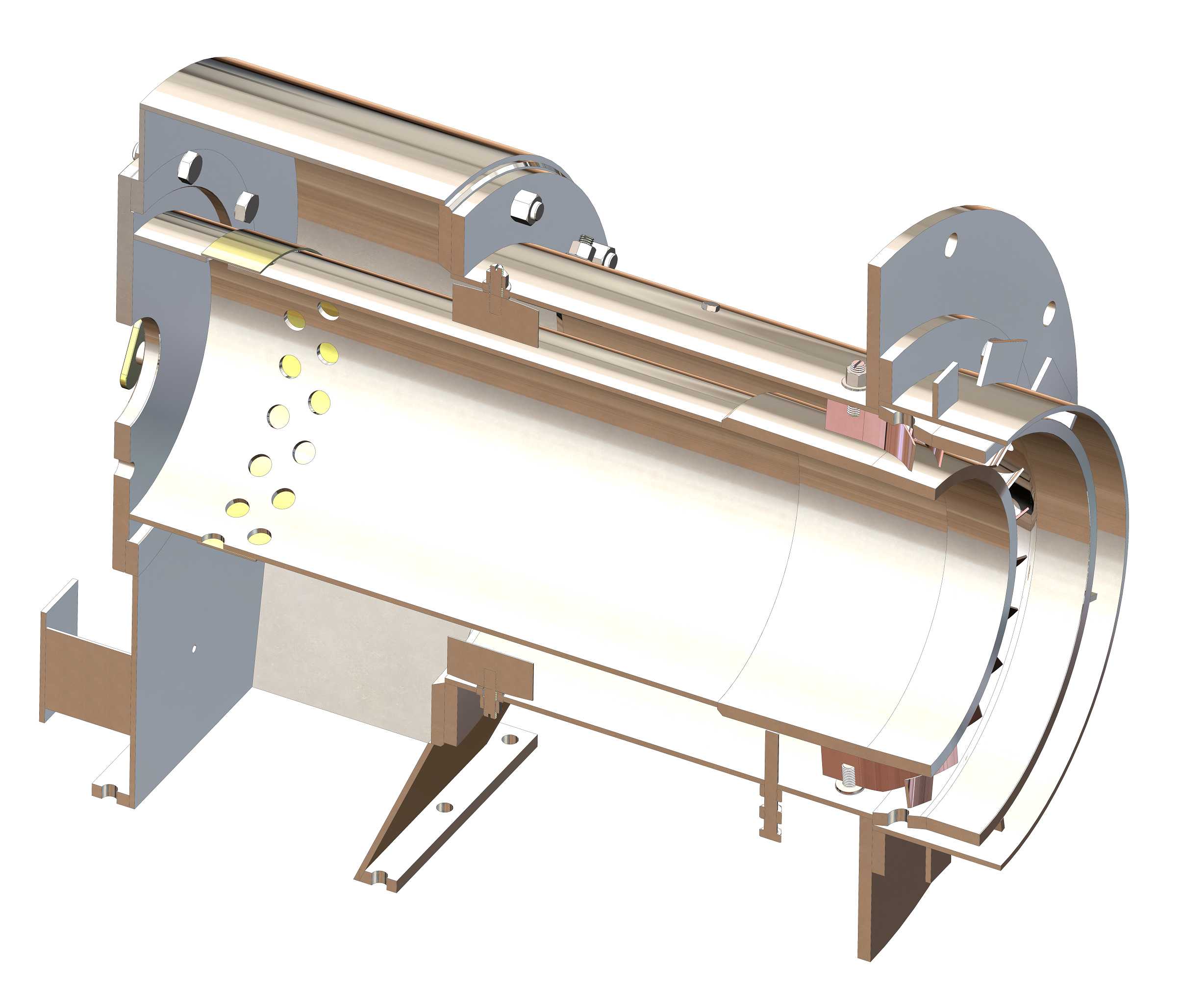

　　筒体侧面预留的多个凸台接口，分别对应燃料管路接入、观火镜安装、温度传感器安装的位置，接口的同轴度公差控制在0.1mm以内，保证后续装配时各类外接部件能够顺利对位，不需要现场二次修配。从安装边界尺寸来看，筒体主体的外径适配常规10-20万大卡燃烧器的安装尺寸，整体长度能够匹配大多数中小型加热设备的燃烧段安装空间，安装支座的中心距符合行业通用的安装孔位标准，不需要对原有设备的安装基座做改造即可直接替换同规格的老旧外壳。设计过程中充分考虑了热胀冷缩的影响，筒体分段处预留了0.8mm的膨胀间隙，避免高温工作状态下筒体受热伸长产生结构变形，同时壳体外侧的非安装面做了钝化处理，减少运行过程中的散热损失，也能避免运维人员误触造成烫伤。

　　整个壳体的结构没有冗余设计，所有的折弯、开孔、焊接位置都围绕装配便利性、运行可靠性、维护便捷性展开，比如筒体上的配风孔采用冲压成型，孔边无毛刺，不会干扰气流走向；安装支座的折弯圆角做了加大处理，减少应力集中点，提升长期振动工况下的结构强度；法兰上的螺栓孔采用等距排布，现场安装时不需要对位标记即可快速装配，降低运维更换的时间成本。在实际使用场景中，这款外壳能够承受燃烧腔体内长期800℃以内的工作温度，短时可耐受1200℃的火焰冲刷，配合内部的耐火隔热衬层，外表面温度能够控制在60℃以内，满足工业设备的安全运行要求。
