工业设备用嵌入式电机控制操作装置

　　这款嵌入式电机控制装置，主要面向工业生产现场的小型驱动单元配套场景，常见于自动化产线的单工位驱动模块、小型输送段的动力控制端、实验台架的动力调控节点这类需要近距离手动操控电机运行状态的位置，区别于集成在大型电控柜内的主控单元，这类装置直接安装在被控电机附近的设备机架或者防护壳体上，操作人员无需走到总控柜旁，在工位侧就能完成电机的启停、状态切换操作，大幅缩短现场调试、临时操作的动线。

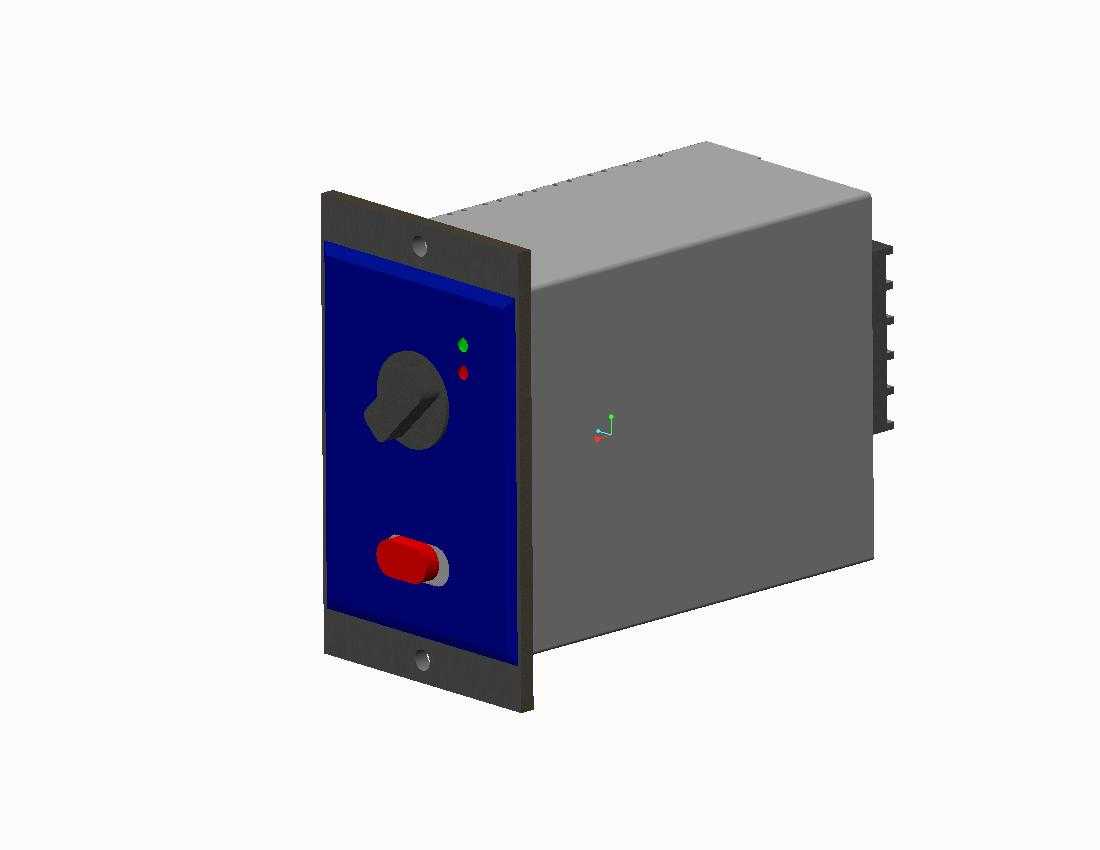

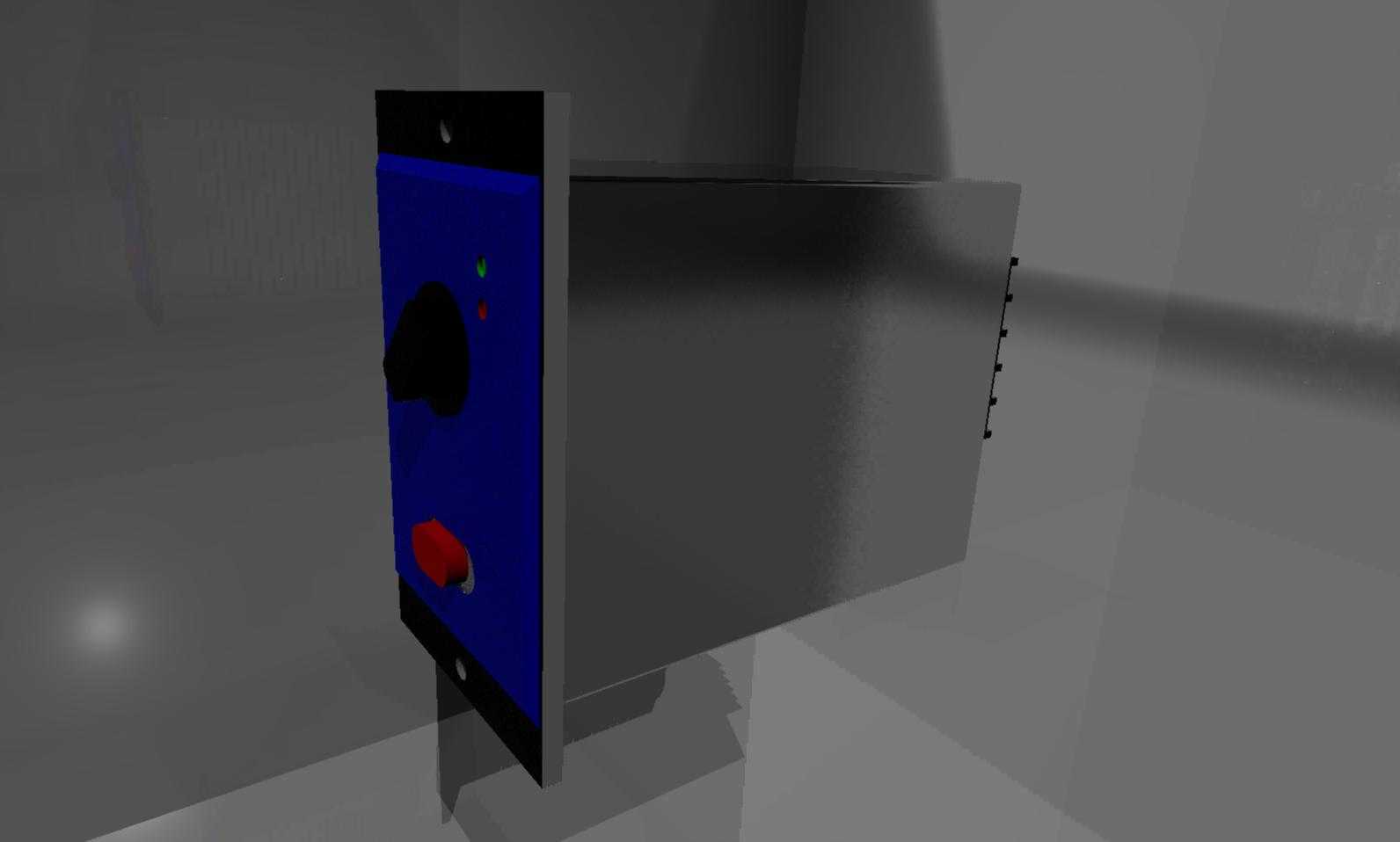

　　从功能配置来看，装置正面设置了主操作旋钮与状态指示组件，主旋钮采用大尺寸防滑结构，戴劳保手套操作时也能精准拧动切换档位，不会出现打滑误操作的情况，旋钮对应的档位覆盖电机的停止、正转运行、反转运行三个核心状态，部分工况下还可拓展点动档位，满足设备调试时的微动操作需求。状态指示区设置了不同颜色的指示灯，分别对应电源接通、运行正常、故障报警三类状态，操作人员站在1.5米外的常规操作距离就能快速识别设备当前状态，不用凑近查看细小的显示屏参数。下方的红色按钮为急停组件，采用凸起式设计，触发行程短，按下后能直接切断电机的动力输出回路，在出现卡料、人员误靠近等突发状况时能第一时间切断动力，避免安全事故扩大。

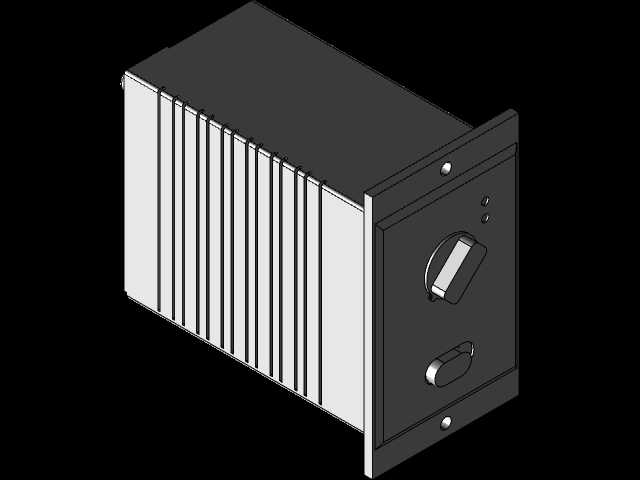

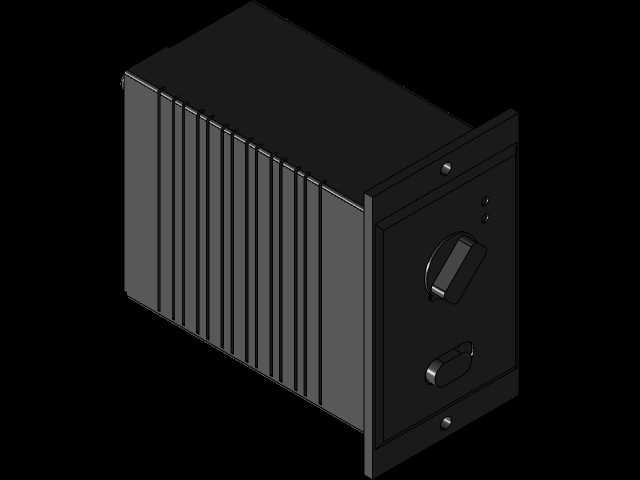

　　设计阶段首先考虑的是嵌入式安装的适配性，装置整体采用长方体盒式结构，前端带安装法兰边，安装时只需要在设备的安装面板上开出对应尺寸的矩形开孔，将装置主体从面板正面推入，再通过法兰边上的固定孔位拧紧紧固件即可完成安装，不需要额外设计复杂的安装支架，能适配厚度1mm到5mm的冷轧钢板、亚克力、绝缘板等各类常见设备面板材质。装置的主体外壳采用金属材质做接地处理，内部的电控板与外壳之间设置绝缘隔离层，既可以屏蔽车间内的焊接设备、变频设备产生的电磁干扰，避免控制信号出现误触发，也能在车间多粉尘、少量切削液飞溅的环境下保护内部电路，正面的操作组件与面板之间都设置了密封胶圈，达到常规工业环境的防护等级，不需要额外加装防护外罩。

　　安装边界方面，装置嵌入面板后，后侧的主体部分预留了足够的接线空间，接线端子全部设置在装置后侧的下部区域，强电进线、电机出线、信号反馈线分区域排布，不同电压等级的接线端子之间设置隔离筋，避免接线时出现混接短路的问题，后侧的深度尺寸控制在常规设备机架的空腔范围内，不会和机架内部的走线槽、其他安装组件产生干涉，安装完成后前端法兰边和安装面板贴合紧密，不会出现突出缝隙过大积尘的问题。操作区域的布局完全符合一线操作人员的使用习惯，主操作旋钮设置在正面左侧的黄金操作区，右手操作时自然抬起就能触碰到，急停按钮设置在旋钮下方，出现紧急情况时手掌下按就能触发，不需要刻意寻找按钮位置，指示灯设置在旋钮右侧，和操作视线平齐，操作旋钮的同时余光就能扫到指示灯状态，不用反复调整视线角度。

　　在实际配套使用中，这类控制装置可以直接和小功率的异步电机、伺服驱动电机配套，不需要额外加装中间继电器转接，内部已经集成了控制回路的保护组件，出现过流、过载情况时会直接触发故障指示灯亮起，同时切断输出回路，保护电机不会因为长时间过载烧毁。装置的接线端子采用快插式结构，现场接线时不需要压接特殊的线鼻子，剥线后直接插入端子拧紧压线螺丝即可，能缩短现场安装的接线时间，后期维护更换时，只需要松开前方法兰的固定螺丝，拔掉后侧的接线端子就能将整个装置拆下，不需要拆解周边的设备结构，维护效率比传统的分体式按钮组装结构提升60%以上。针对不同的设备配色需求，前面板采用深蓝色的耐磨涂层，长期使用手指频繁触碰也不会出现掉漆、露底的情况，表面做了哑光处理，车间灯光照射下不会产生反光晃眼的问题，长时间操作也不会产生视觉疲劳。
