标准齿形单排链轮传动零件结构设计

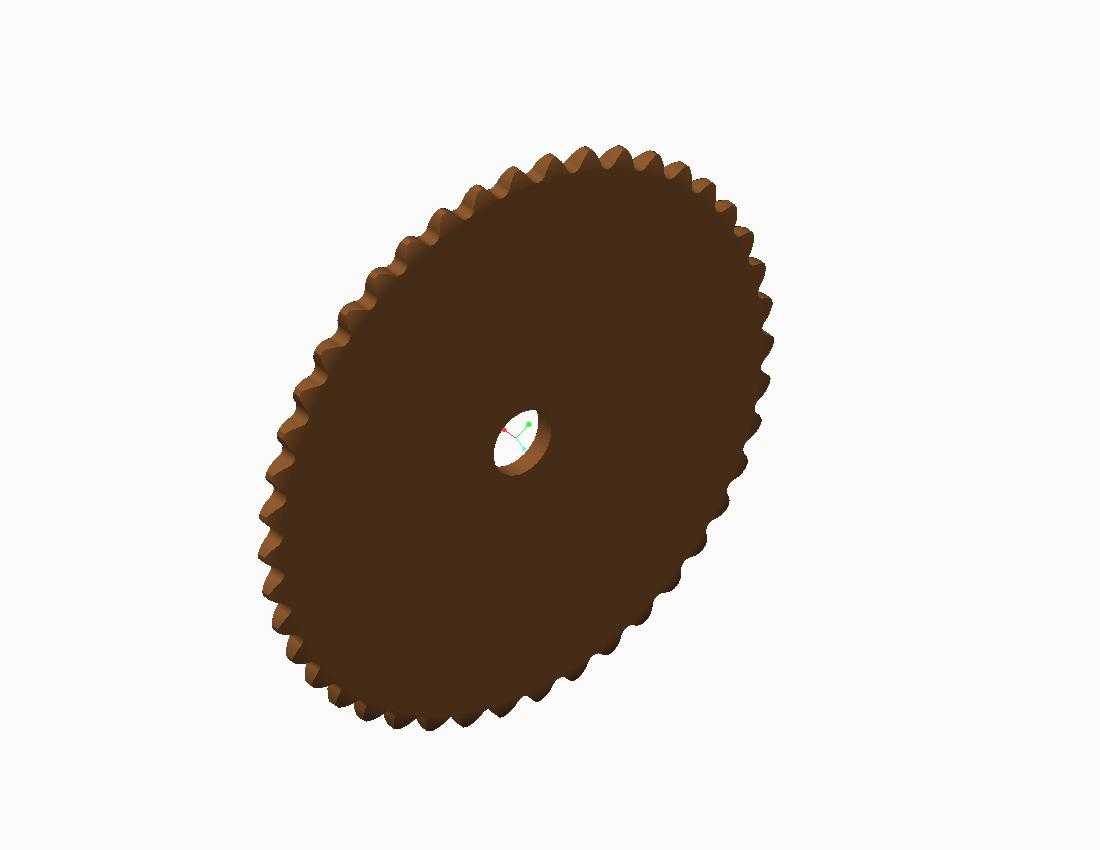

　　在各类工业传动场景中，链传动凭借传动比准确、过载能力强、适应多尘油污恶劣工况的特性，在输送线、农机、轻工机械、机床辅机等设备中应用广泛，而链轮作为链传动系统的核心啮合零件，其齿形设计、安装基准、结构强度直接决定整套传动机构的运行寿命与传动稳定性。这款链轮采用单排辐板式结构设计，整体为圆盘式构型，外缘均匀分布符合啮合要求的标准齿形，齿廓曲线经过平滑过渡处理，可在与链条滚子啮合过程中降低接触应力集中，减少啮合冲击，避免链条在高速运转时出现跳齿、爬齿问题。中心位置设置同轴安装孔，孔壁加工有定位键槽结构，可与传动轴通过平键实现周向固定，传递额定扭矩，安装孔周边做了局部加厚处理，提升轮毂位置的结构强度，避免长期承受交变扭矩时出现轮毂开裂、

　　键槽压溃的失效问题。从设计逻辑来看，这款链轮的齿距参数严格匹配对应规格的滚子链条，齿顶圆、齿根圆、分度圆的尺寸公差控制在机械设计标准要求范围内，齿面工作段做了圆弧修形，保证链条啮入啮出时的顺畅度，减少链条滚子与齿面的滑动摩擦，降低传动过程中的噪音与磨损速率。辐板部分采用等厚度圆盘结构，在保证整体结构刚性的前提下尽可能降低零件自重，减少转动惯量，避免传动系统启停过程中产生过大的惯性冲击，适合中低速、中等载荷的连续运转传动场景。在实际设备应用中，这类链轮常成对搭配使用，分别作为主动轮与从动轮安装在传动轴端部，通过张紧机构调整两轴中心距，保证链条的合理张紧度，避免运转过程中出现链条松边下垂量过大导致的脱链问题。

　　安装时需要保证两链轮的端面共面度偏差在允许范围内，否则会加剧链条侧面与轮齿的偏磨，大幅缩短链条与链轮的使用寿命。从安装边界来看，这款链轮的轴向厚度、轮毂外径、齿顶圆尺寸都经过适配性设计，可直接安装在对应轴径的传动部件上，不需要额外对安装位进行二次加工，周边预留的安装空间可满足标准防护罩的装配要求，避免传动部件外露带来的安全隐患。在结构强度校核层面，轮齿的弯曲强度、轮毂的挤压强度、辐板的抗扭强度都能满足常规工业传动的载荷要求，齿面可根据实际使用工况选择不同的热处理工艺，在高负载、高转速场景下可对齿面进行高频淬火处理提升表面硬度，增强耐磨性能，在低速轻载场景下可采用常规调质处理即可满足使用要求，降低零件加工成本。

　　不同于齿轮传动需要严格的密闭润滑环境，这类链轮适配的链传动可在开放工况下长期运行，日常维护仅需定期补充润滑脂、检查张紧度即可，维护成本远低于同功率等级的齿轮传动机构，因此在各类自动化输送线、包装机械、食品加工设备、农业收获机械中都有大量应用。设计这类链轮时，需要重点关注齿形的加工精度，尤其是齿距累积偏差必须控制在标准范围内，否则会出现啮合卡顿、传动效率下降的问题，同时中心安装孔与齿顶圆的同轴度公差需要严格控制，避免运转时出现径向跳动，导致链条传动过程中产生周期性的载荷波动，影响整套设备的运行平稳性。
