航空用轴承连接支撑支架结构设计

　　该支撑支架主要应用于航空机载传动系统的轴承定位场景，承担径向载荷传递与轴向位置约束的核心作用，是连接机身安装基面与转动轴承组件的关键承力构件。从实际装机工况来看，这类支架需要同时承受飞行过程中的交变振动载荷、传动系统运转带来的径向冲击力，以及温度交变环境下的结构形变应力，因此在结构设计阶段优先考虑了载荷传递路径的合理性，避免出现应力集中的薄弱区域。

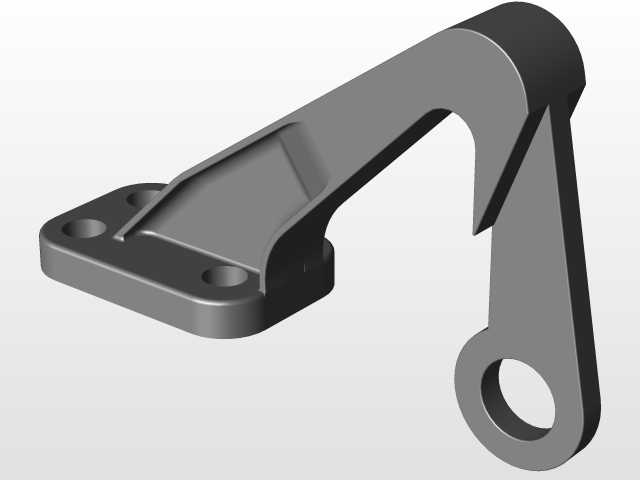

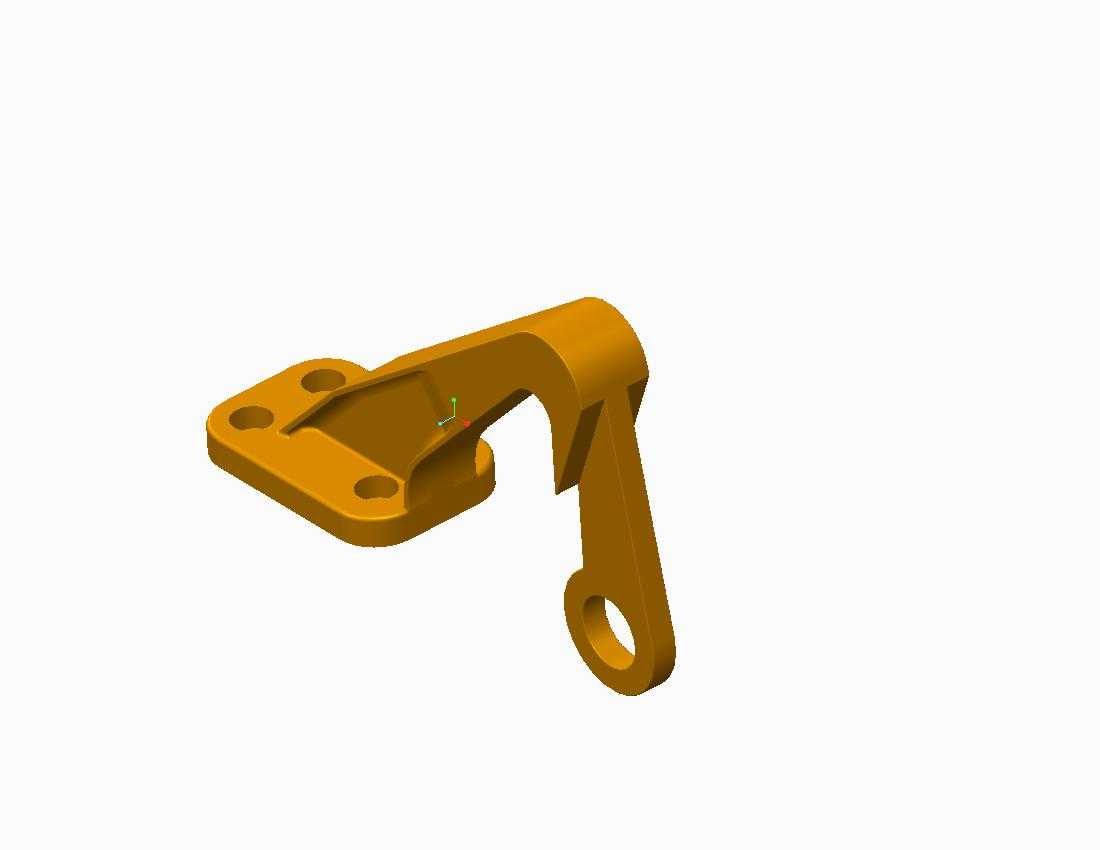

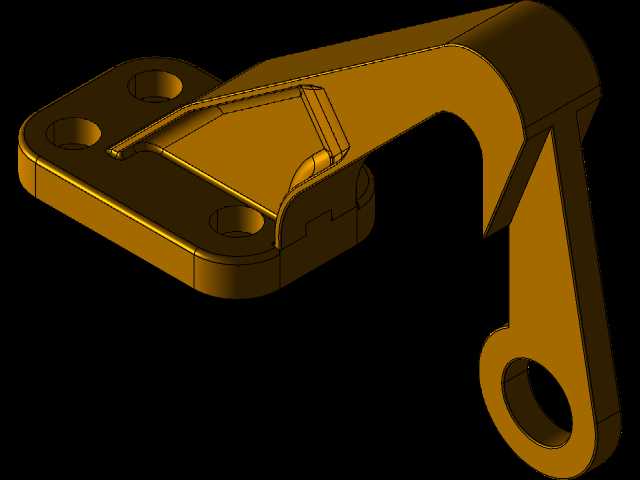

　　设计过程中首先明确了安装边界约束：支架底部的安装法兰面设置三个均布的安装孔，孔位间距匹配机身预埋安装衬套的位置公差要求，法兰面与安装基面的贴合度设计要求达到85%以上，避免安装后出现附加装配应力。法兰与主体支撑臂之间采用大圆弧过渡结构，替代传统直角连接形式，经有限元校核，该过渡结构可将拐角处的应力集中系数降低40%以上，能够有效应对航空场景下的交变疲劳载荷。

　　支撑臂的弯折角度经过多轮迭代优化，在保证轴承安装位与传动轴线同轴度要求的前提下，尽可能压缩结构的整体占用空间，适配机载设备紧凑布局的安装需求。末端的轴承安装孔采用同轴度公差严格的通孔设计，孔壁预留了轴承压装的导向倒角，压装后轴承外圈与孔壁的过盈配合量控制在合理区间，既保证轴承运转时不会出现外圈蠕变，又避免过盈量过大导致轴承内部游隙过小引发的运转卡滞。

　　从功能特性来看，该支架的一体化弯折结构省去了传统拼接式支架的连接紧固件，减少了装配环节的误差累积，同时整体结构重量更轻，符合航空零部件轻量化的设计要求。安装法兰上的沉孔设计可将安装螺栓的头部完全埋入法兰面内，避免螺栓突出部分与周边运动部件发生干涉，同时降低飞行过程中的气动阻力影响。

　　结构细节上，支撑臂的截面采用变厚度设计，在靠近安装法兰的高应力区域适当增加壁厚，提升整体抗弯刚度，在靠近轴承安装端的低应力区域适当减小壁厚，在不降低结构强度的前提下进一步控制零件重量。所有棱边均做了倒钝处理，避免加工和装配过程中出现锐边划伤，同时减少应力集中的萌生点，提升零件的疲劳寿命。

　　实际装配验证阶段，该支架的安装孔位与周边机载构件的间隙均满足最小安全距离要求，轴承压装后转动顺畅，无卡滞、偏斜问题，在模拟振动工况下，支架的形变量控制在允许公差范围内，能够保证轴承的回转精度不受影响，满足传动系统长期稳定运转的使用要求。针对航空铝材的加工特性，该结构的所有加工面均采用常规铣削工艺即可完成，无需特殊工装夹具，加工工艺性良好，适合小批量试制生产。
