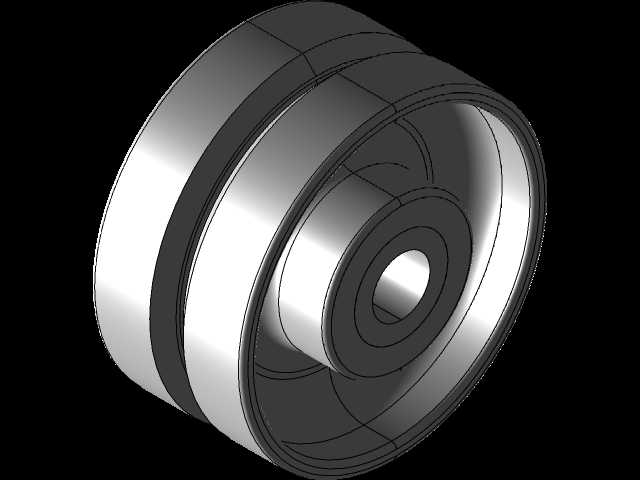

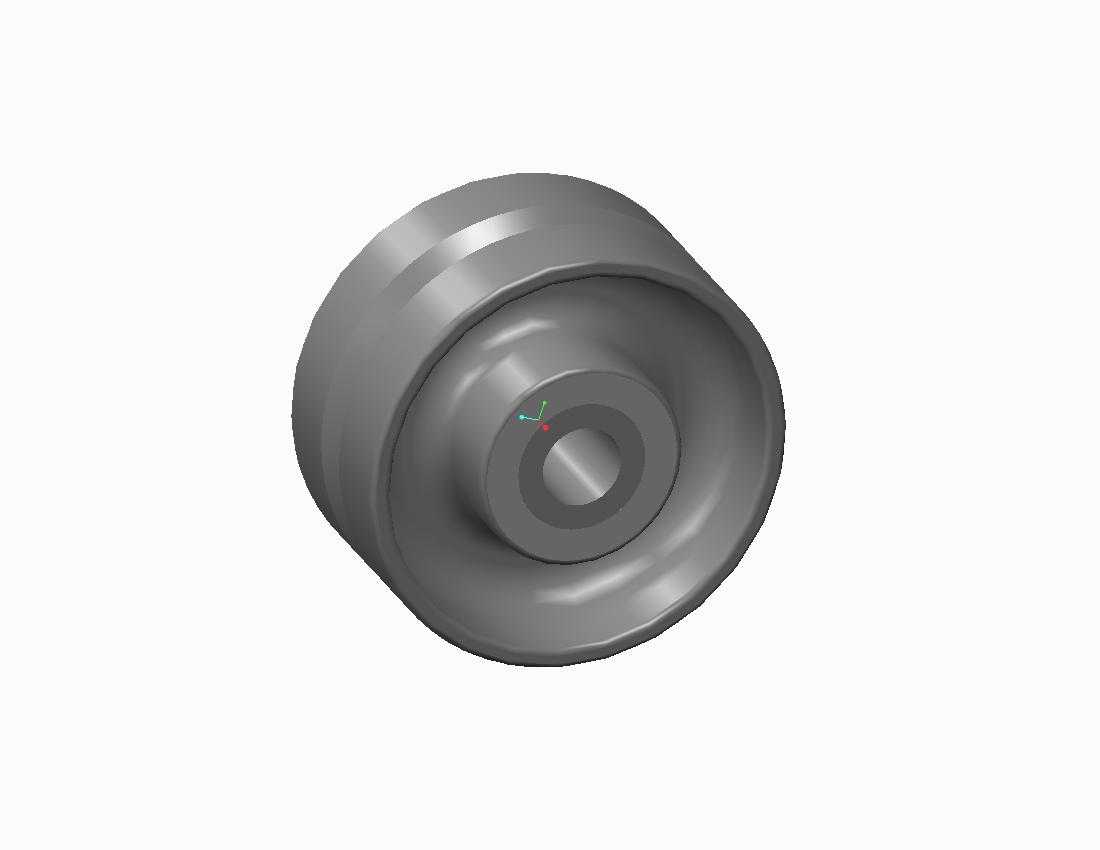

这款八英寸行走滚轮的设计,最初是针对车间重载周转台车、仓储物流输送线、轻型移动工装架的行走需求开发的,在实际工业场景中,这类滚轮需要同时兼顾承载能力、滚动阻力控制、安装适配性以及长期运行的耐磨表现,很多现场设备改造时,往往因为滚轮选型不当出现轮面磨损过快、轴承卡滞、安装孔位不匹配导致的轮体偏摆问题,因此在建模阶段就需要把现场的实际工况约束全部纳入设计考量。
从结构设计思路来看,轮体采用了一体化的轮毂轮缘成型结构,没有采用分体式压装的设计,主要是为了避免长期重载下轮缘与轮毂连接位置出现松动错位,轮面做了微弧凸起的廓形设计,不是完全平直的圆柱面,这种设计的好处是在地面存在微小不平整、或者安装支架存在轻微形位公差时,轮体和地面的接触应力不会集中在轮面边缘,能够有效降低局部压溃磨损的概率,同时在转向时可以减少滑动摩擦带来的阻力,避免轮面出现偏磨的沟槽。轮毂中心的安装孔采用了阶梯孔设计,内侧预留了标准滚动轴承的安装位,轴承位的公差配合选用了基孔制的过渡配合,既能够保证轴承外圈和轮毂的紧密贴合,不会在滚动时出现外圈跟转的问题,又不会因为过盈量过大导致轴承装配时出现内应力,影响轴承的旋转精度和使用寿命。轴承安装位的外侧预留了密封槽,可以加装毡圈或者骨架油封,避免车间地面的灰尘、铁屑、水渍进入轴承内部,这一点在焊接车间、机加工车间这类多粉尘多切削液的场景下尤为重要,很多普通滚轮没有做密封结构设计,往往使用两三个月就会因为杂质进入轴承出现卡滞、异响的问题。
从安装边界尺寸来看,八英寸的轮径对应的轮体总宽度控制在合理区间,既保证了足够的接地面积降低单位面积压力,又不会因为轮宽过大导致转向阻力过高,轮毂两侧的安装端面做了平行度公差约束,和安装支架的贴合面粗糙度控制在Ra3.2,保证安装后轮体的端面跳动量在允许范围内,不会出现行走时左右摆动的问题。中心安装孔的尺寸适配常规的轮轴直径,安装时不需要额外对支架进行扩孔或者补焊加工,能够直接替换市面上同规格的标准滚轮,降低设备维护的改造成本。轮体的壁厚设计做了有限元校核,在额定静载荷下,轮体的最大应力出现在轮毂和轮辐连接的过渡位置,因此在这个位置做了圆角过渡处理,避免应力集中导致的轮体开裂,同时轮辐采用了等强度的变厚度设计,在保证承载能力的前提下尽可能降低轮体自身重量,减少滚动时的惯量,让设备推行时更加省力。
在实际应用场景中,这类滚轮除了用在常规的物流台车上,还可以适配在自动化生产线的移动工位、AGV小车的从动轮组、重型工具柜的行走机构上,针对不同的使用场景,轮面可以根据需求搭配聚氨酯包胶、尼龙、铸铁等不同材质,但核心的轮毂结构尺寸保持统一,不需要重新开模或者调整安装支架,具备很强的通用性。建模过程中,所有的配合尺寸都按照机械设计手册的公差要求做了参数化设置,修改轮径、安装孔尺寸、轮宽等参数时可以直接驱动模型更新,不需要重新绘制草图,能够大幅提升同系列不同规格滚轮的设计效率。轮体的所有棱边都做了倒角处理,既避免装配时划伤操作人员,也能够去除机加工时产生的毛刺,提升零件的加工工艺性。在轴承位的内侧还设计了轴用挡圈的安装槽,可以对轴承内圈进行轴向定位,避免设备在颠簸路面行走时轴承出现轴向窜动,导致轮体脱落的安全隐患。
很多设计人员在做这类滚轮建模时,往往只关注外形的相似度,忽略了安装位的公差、密封结构、应力集中位置的处理,导致模型导入实际生产后出现很多装配问题,这款模型在设计时就同步考虑了加工工艺、装配流程、现场工况的各类约束,不管是用来做设备的选型适配,还是作为同系列产品设计的基础原型,都能够直接对接生产环节的需求,不需要做过多的结构调整。轮体的转动同轴度在建模时做了约束,保证轮体绕轴旋转时的径向跳动量符合行业标准,避免高速滚动时出现振动,影响设备运行的平稳性。
