波音747-400宽体民用客机外形结构建模

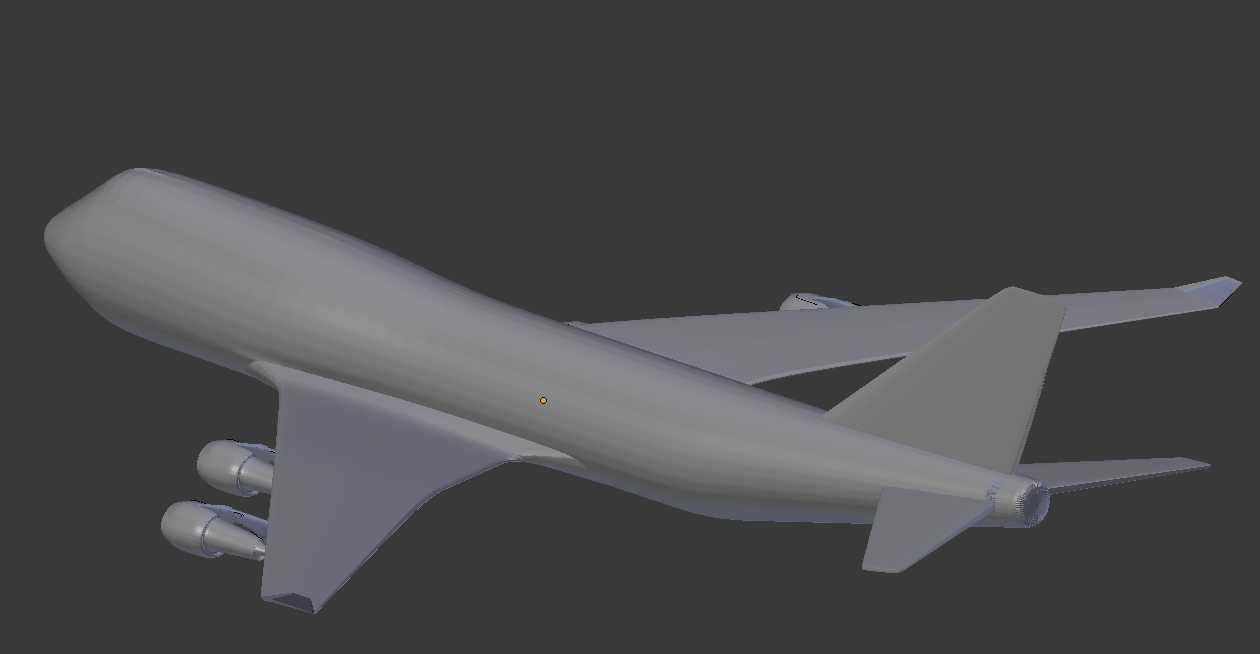

　　本次建模围绕波音747-400机型的外形结构展开，还原该机型标志性的驼峰式上层客舱轮廓、下单翼布局以及翼下四发布局的核心结构特征，建模过程中优先保证气动外形的曲面连续性，机身主体采用多段曲面拼接构建，从机头雷达罩的圆弧过渡段开始，逐步延伸至前机身等直段、上层客舱隆起段、后机身收窄段，最终收尾于尾椎部位，各段曲面的曲率变化严格匹配实机的气动修形逻辑，避免出现曲面折角、曲率突变等影响外形还原度的问题。机翼部分采用翼根到翼尖的翼型渐变设计，从翼根处的大厚度高亚音速翼型逐步过渡到翼尖处的薄翼型，同时还原机翼的后掠角、上反角以及安装角参数，翼下发动机吊舱的挂架结构与机翼的连接部位做了平滑过渡处理，保证外形的整体性，发动机短舱的进气道、外罩、尾喷口轮廓均按照实机比例还原，没有做过度简化。水平尾翼与垂直尾翼的布局匹配实机的尾翼配置，垂尾的后掠角度、平尾的安装位置均与实机保持一致，各操纵面的轮廓线做了清晰的分界，可作为后续细化结构设计的基准。

　　从实际应用场景来看，该模型可用于航空科普场景的展示教具制作，也可作为民航相关仿真项目的基础外形载体，在机场场景搭建、民航运行仿真、航空类教学演示等场景中，可直接作为航空器外形模块调用，无需重新构建基础外形。在设计思路上，建模全程采用全参数化的曲面构建逻辑，所有外形轮廓线均保留完整的参数约束，后续如果需要调整机型的尺寸比例、局部修形，可直接通过修改轮廓线参数完成曲面更新，不需要重新绘制基础几何。模型的外形尺寸严格按照实机的比例缩放构建，机身长度、翼展、垂尾高度的比例关系完全匹配实机参数，安装边界方面，模型的起落架舱预留位置、翼下挂点位置、机身各舱门的轮廓分界均做了明确的几何标记，后续如果需要追加起落架结构、舱门细节、天线等附属部件，可直接在现有模型的对应位置做装配定位，不需要重新调整整体坐标。

　　建模过程中对机身的截面变化做了精准控制，前机身截面从机头的圆形逐步过渡到客舱段的类圆形截面，上层客舱隆起部位的截面做了双圆弧过渡处理，保证与下层机身的曲面衔接顺滑，没有出现拼接痕迹。机翼的前缘缝翼、后缘襟翼的轮廓线做了预留，后续如果需要做增升装置的结构细化，可直接沿着现有轮廓线拆分曲面，不需要重新构建机翼主体。发动机短舱与挂架的连接部位做了贴合处理，挂架的翼下连接位置完全匹配机翼的承力结构区域，符合实机的结构布置逻辑。尾翼部分的方向舵、升降舵轮廓也做了清晰的分界，可支持后续的操纵面动画制作、结构拆分等需求。

　　对于航空类三维设计从业者而言，该模型可作为宽体客机外形建模的参考范本，其曲面构建逻辑、分段建模思路可直接复用至其他亚音速民用客机的外形建模工作中，模型的几何面均做了规整处理，没有冗余的碎面、重叠面，导入各类三维软件后均可直接编辑，不需要做几何修复。在场景搭建应用中，该模型的坐标原点设置在机身底部的重心投影位置，导入机场、停机坪等场景时可直接对齐地面坐标，不需要额外调整位置与角度，机身的水平基准面与全局坐标平面完全重合，可直接用于飞行姿态仿真的基准模型。
